Jak lutować rury polipropylenowe

11-01-2018

Przydatne

Rury z polipropylenu są coraz częściej stosowane w instalacjach grzewczych i wodociągowych - niezależnie od tego, czy w Twoim domu układany jest nowy rurociąg, czy też stary system do dostarczania ciepła (wody) jest naprawiany. Aby wykonać wysokiej jakości montaż rury z rur propylenowych, nie trzeba być wykwalifikowanym hydraulikiem. Ale w tym przypadku istotne będzie poszukiwanie najbardziej odpowiedniej i niezawodnej metody lutowania. Sugerujemy teraz, aby zastanowić się, jak lutować rury polipropylenowe do ogrzewania własnymi rękami, a także wizualnie zobaczyć instrukcje dotyczące filmów i zdjęć.

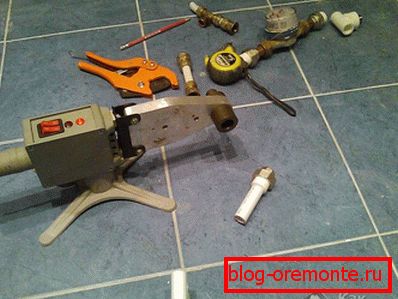

Narzędzia i urządzenia

lutownica (aparatura) do rur z polipropylenu. Najważniejsze narzędzie, ale nie trzeba go kupować za jednorazową pracę w mieszkaniu, można po prostu je wypożyczyć. Ale dla właściciela domu wiejskiego, a nawet z dodatkowymi ogrzewanymi budynkami na miejscu, takie urządzenie musi być stale.
Dysze teflonowe do lutownicy. Ich średnica wynosi do 40 mm. Wybór średnicy zależy od konkretnych cech konstrukcyjnych zainstalowanego systemu zaopatrzenia w wodę. Za pomocą dysz, zewnętrzne i wewnętrzne części łączonych części (trójnik, łącznik lub kąt) są jednocześnie topione, a następnie łączone i stapiane ze sobą.
narzędzie zaprojektowane do odtłuszczania rur;
nóż do cięcia rur z polietylenu;
władca;
gon;
taśma miernicza;
karadash (marker);
plik;
nóż;
szmaty.

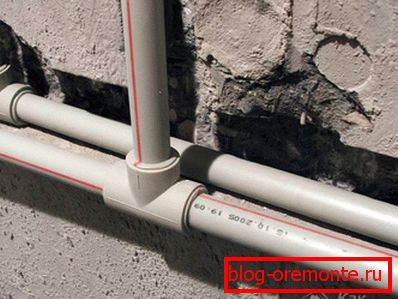

Rodzaje połączenia

Główne rodzaje połączeń rur z polipropylenu:

doczołowe - do lutowania rur o średnicy większej niż 63 mm.
w kształcie dzwonu (gniazdo) - do łączenia rur o średnicy mniejszej niż 63 mm.

Lutowanie rurowe służy do układania rur wodociągowych w prywatnych domach lub wannach, ponieważ nie ma potrzeby instalowania rur o średnicy większej niż 50 mm. Rury z polipropylenu o średnicy 40 (50) mm doskonale nadają się do linii głównych. W przypadku rurociągów odgałęzionych, na przykład w celu podłączenia zlewu do mieszalnika, idealna rura miałaby średnicę od 16 do 32 mm.

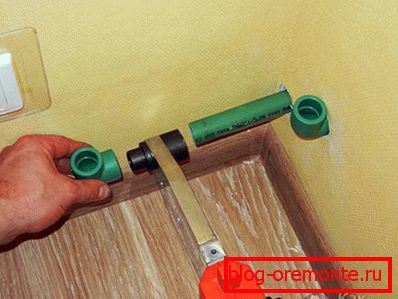

Metody połączenia

Lutowanie dzwonem. Średnica rury? 40 mm są lutowane za pomocą elektrycznego urządzenia spawalniczego z odpowiednimi dyszami. Do lutowania średnic rur? 40 mm wymaga specjalnego urządzenia z urządzeniami do centrowania.
Spawanie doczołowe. Ten rodzaj lutowania ma zastosowanie w przypadkach, gdy trzeba podłączyć rury o średnicy? 50 mm i ściana? 4 mm. Spawanie doczołowe rzadko jest stosowane przy budowie pojedynczych domków.
Siodła lutownicze. Jest to rodzaj zgrzewania doczołowego. W tym przypadku specjalne gniazdo z gniazdem pod kątem 90 ° jest przylutowane do cylindrycznej powierzchni rury. Po lekkim przytrzymaniu zgrzewanego otworu przez rurę wywiercony zostaje otwór przez siodło. Następnie kolejna rura jest przylutowana do siodełka, w wyniku czego będziesz miał trochę zespawaną konstrukcję przypominającą literę "T".

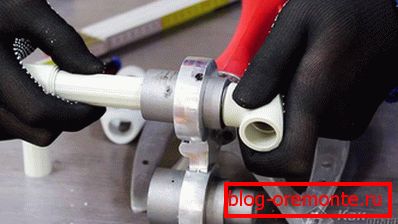

Technologia lutowania

Podczas lutowania wszystkie twoje działania powinny być szybkie, jasne i bez zbędnego zamieszania. Jeśli nigdy nie lutowano rur z polipropylenu, zaleca się wypróbowanie kilku połączeń testowych. Jak tylko poczujesz się pewnie w niezależnych działaniach, możesz bezpiecznie rozpocząć spawanie rur.

Reguły:

Na samym początku gniazdo montażowe, a następnie rura jest całkowicie wsunięta w dyszę. Po tych czynnościach należy wprowadzić wymagane opóźnienie czasowe.
Pierwsze połączenie potrzebne do sprawdzenia jakości spawania. Jeśli zauważysz, że dziura jest zablokowana przez osadzoną masę polipropylenu, oznacza to, że głębokość włożonej części rury powinna zostać zmniejszona o kilka milimetrów.
Rury o większej średnicy potrzebują więcej czasu na rozgrzanie.
Nie dopuścić do przegrzania rury i złącza.

Proces lutowania:

Od krawędzi rury z propylenu ołówkiem (pisakiem) należy oznaczyć długość stopionej części (punkt, w którym rura zostanie włożona do dyszy).
Jeśli chcesz spawać jeszcze jedną złączkę na drugim końcu rury, co spowoduje zmianę kierunku złącza (narożnik lub trójnik), a następnie na rurze należy ponownie zwrócić uwagę na położenie na pomocniczym łączniku żebra. Jeśli go nie ma, znaki są przykładane do rury i łącznika. Znaczniki te będą służyły jako wskazanie dokładnego położenia złączki, gdy są połączone - względem osi wzdłużnej rury i względem jej obrotu do pożądanej wartości (na przykład tak, że gniazda obu łączników leżą w tej samej płaszczyźnie lub pod kątem 90 ° względem siebie).
Następnie gniazdo grzałki wprowadza się do ogrzewanej dyszy, wykonuje się rurkę i niezbędny czas otwarcia migawki. Obie części są płynnie wyciągane, szybko łączone, połączone z poprzednio zaznaczonymi znakami, kąty są regulowane. Wszystkie te działania są bardzo ważne, aby wykonać je szybko i dokładnie w czasie określonym przez przepisy.

Połączone elementy muszą być zamocowane na 25-30 sekund - po tym czasie spawana jednostka zajmie ostateczne położenie (polipropylen twardnieje).

Brak obrotu wokół osi połączonych elementów. Konieczne jest utrzymywanie elementów polipropylenowych wystarczająco mocno, aby uniknąć przypadkowego przemieszczenia rury w złączu. Nawet mały ruch niezręczny może być warunkiem wstępnym przepływu spawanych rur. Konieczne jest utrzymywanie zespawanego zespołu w warunkach naturalnych, aż do całkowitego utwardzenia materiału. Inny rodzaj chłodzenia, taki jak woda lub lód, jest niedopuszczalny.

Jeśli w Twojej pracy znaleziono wadę (na przykład krzywiznę), wadliwy fragment został wycięty, a na jego miejscu zainstalowano nowy węzeł (dopuszcza się użycie sprzęgła sprzęgającego).
Obecność starannie stopionego pierścienia wokół rury i końca złączki wskazuje, że lutowanie zostało wykonane prawidłowo.
Pod koniec procesu lutowania należy wytrzeć dysze szmatą w stanie ogrzanym, usuwając zanieczyszczenia, łącząc i poparzając.

Jak widać, nie ma szczególnie trudnego spawania w polipropylenie. Trzeba tylko trochę ćwiczyć. Ale aby zdobyć doświadczenie i zdobyć umiejętności, będziesz musiał poświęcić małe fragmenty fajki i swój czas.

Wideo

Poniższy film instruuje o lutowaniu rur z tworzyw sztucznych dla początkujących:

Oto proces lutowania rur za pomocą specjalnej lutownicy:
