Jak podłączyć kocioł do kotła

Nie we wszystkich przypadkach w domu, od razu okazuje się, że połączenie niezbędnych komunikacji. W większości przypadków CWU jest wykonywana pod koniec naprawy lub w okresie, gdy zbliża się pora zimna. Z reguły dla tego systemu często instalowany jest kocioł. Ale jak wiesz, podczas ciągłej pracy urządzenie zużywa dużą ilość energii elektrycznej. Aby podgrzewanie wody było bardziej ekonomiczne, sugerujemy zrozumienie, jak podłączyć go do systemu grzewczego. Umożliwi to podgrzewaczowi wody, podczas okresu ogrzewania, przeznaczenie energii cieplnej na ogrzewanie, a dopiero latem na podgrzanie wody za pomocą elementów grzewczych. Porównaj różne techniki.

Podłączenie do podwójnego kotła

Aby podgrzać wodę z dwuobwodowego systemu grzewczego do podgrzewacza wody, montuje się zawór trójdrożny. Przełącza przepływ chłodziwa z baterii na cewkę obwodu zasilania wodą. W takim schemacie ważne jest zapewnienie, że sygnał jest podawany do zaworu trójdrożnego. Nie ma również potrzeby instalowania pompy recyrkulacyjnej na cewce. Główna praca jest wykonywana przez system grzewczy, który zawiera to urządzenie w swojej konfiguracji. Pompa recyrkulacyjna jest potrzebna tylko wtedy, gdy system zawiera termostat. W rezultacie, po podłączeniu podgrzewacza wody do dwusystemowego systemu grzewczego, można wybrać sprzęt w zależności od potrzeb.

Aby zwiększyć hydrauliczną moc obiegową instalacji grzewczej, montowana jest pompa recyrkulacyjna. Dzięki temu możliwe jest kontrolowanie / regulowanie bezwładności cieplnej, tj. hydrauliczne ogrzewanie cierne.

Istnieją kotły z wbudowanym kotłem, zarówno naścienne jak i podłogowe. Takie wyposażenie jest droższe, a ponadto można całkowicie pozbyć się nadmiaru wyposażenia. Ale z drugiej strony, podłoga ma wbudowane podgrzewacze wody do 100 litrów. Nakłada to oczywiste ograniczenia. Co więcej, takie próbki kosztują około 60 tysięcy rubli. Jeśli porównamy cenę z podgrzewaczem wody, to jest znacząca różnica, która waha się w granicach 4,5 tysiąca rubli. Biorąc to pod uwagę, znacznie bardziej opłaca się kupić urządzenie.

Kocioł pośredni

Porównajmy kilka opcji podłączenia pośrednio podgrzewanego podgrzewacza wody:

• Używanie zaworu trójdrożnego.
• System z dwiema pompami.
• Za pomocą hydraulicznej strzałki.
• Metoda krążenia krążenia.

Zawór trójdrożny

Podstawą tej metody są 2 obwody: ogrzewanie z kotła i ogrzewanie. Zawór trójdrogowy rozprowadzi między nimi ciepłą wodę. Do sterowania zaworem służy automatyka (termostat). Gdy temperatura wody w obwodzie grzejnika osiągnie wartość zadaną, automatyka wysyła sygnał do zaworu trójdrożnego. Po tym ciepłej wody wchodzi do akumulatora. Ta metoda jest uważana za najbardziej popularną.

Jeśli ustawisz maksymalną temperaturę, ważne jest, aby podać, w jakim stopniu kocioł podgrzewa wodę. Odpowiednio, temperatura w obwodzie podgrzewacza wody musi być ustawiona niżej niż w podłączonym urządzeniu. W przeciwnym razie płyn chłodzący będzie stale przesyłany do podgrzewacza wody.

System Bi-Pump

Pompy będą kierować ciepłą wodę do różnych obwodów, tj. podłączenie podgrzewacza wody odbywa się równolegle. Każda linia jest wyposażona w pompę, której działanie jest kontrolowane przez czujnik termiczny.

Zawór zwrotny jest wprowadzany do systemu po każdej pompie. Zapobiegnie to konfliktowi między dwoma oddziałami.

Po włączeniu CWU ogrzewanie tymczasowo przestaje działać. Biorąc pod uwagę, że woda jest podgrzewana w podgrzewaczu wody w krótkim czasie, gorąca woda w grzejnikach nie osiągnie temperatury krytycznej. Jeżeli używane są 2 kotły, praca ogrzewania i podgrzewania cwu będzie nieprzerwana.

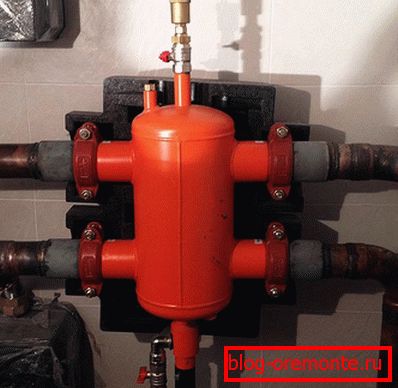

Hydrauliczny diagram strzałek

Podczas korzystania z pomp obiegowych ważne jest, aby przepływy były równe. W tym celu można użyć strzałki hydraulicznej i rozdzielaczy hydraulicznych. Jest to szczególnie skuteczne, gdy konieczne jest, aby podgrzany płyn chłodzący był skierowany do ogrzewania podłogowego, kotła i grzejników. W celu wyrównania różnicy ciśnień w obwodach, równoległe działanie modułu hydraulicznego z kolektorem hydraulicznym. Chociaż nie można ich użyć, instalując zawory równoważące. Ale w tym przypadku trudno będzie zainstalować i dostosować system bez pomocy specjalisty.

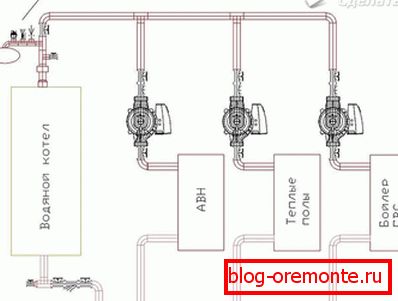

Metoda cyrkulacji powrotnej

Ta technika łączenia jest możliwa tylko wtedy, gdy w kotle znajduje się trzecie wejście. Będzie można podłączyć do niego recyrkulację płynu chłodzącego. Dzięki temu proces podgrzewania wody można wykonać bardzo szybko. W rezultacie pozbędziesz się problemu odprowadzania zimnej wody z kranu, aż zrobi się gorąca. To znaczące oszczędności.

W rezultacie powstanie autostrada pętlowa, przez którą woda będzie stale (siłą) krążyć. Będziesz także musiał połączyć następujące elementy:

1. Zbiornik wyrównawczy. Przy zamkniętych kranach w gorącym rurociągu utrzymuje się stabilne ciśnienie.
2. Zawór bezpieczeństwa. Chroni ona podgrzewacz wody przed skokami ciśnienia.
3. Automatyczny odpowietrznik przed zaworem zwrotnym. Pozwoli to całkowicie uniknąć przewietrzenia pompy przed jej bezpośrednim uruchomieniem.
4. Sprawdź zawór Jeżeli w układzie znajduje się wysokie ciśnienie iw wyniku tego przegrzewa się woda, gorący nośnik ciepła nie dostanie się do rurociągu zimną wodą. Jest zainstalowany przy wejściu do podgrzewacza wody.

Maksymalne dopuszczalne ciśnienie w zbiorniku wyrównawczym jest niedozwolone powyżej ustawionego ciśnienia w zaworze bezpieczeństwa.

Zastanawialiśmy się więc nad głównymi opcjami podłączenia pośredniego podgrzewacza wody grzewczej. Zaznacz zalety i wady tej metody:

Zalety:

• Możliwe jest jednoczesne korzystanie z kilku urządzeń grzewczych.
• Recykling.
• Przepływy ciepłej wody użytkowej i ogrzewania są oddzielone.
• Wysoka wydajność.
• Znacznie rozładowuje sieć elektryczną podczas okresu grzewczego.
• Wewnętrzna powierzchnia podgrzewacza wody nie styka się z bieżącą wodą.

Wady:

• Aby zmienić system ogrzewania, konieczne są dodatkowe koszty.
• Pierwsze podgrzewanie wody trwa dłużej niż godzinę.
• Konieczne jest posiadanie oddzielnego pomieszczenia, w którym będzie można zaaranżować cały sprzęt.

Podłączenie kotła do kotła jednoprzewodowego

W takim przypadku stosowany jest obwód, w którym są zamontowane 2 pompy. To całkowicie wyeliminuje użycie dźwigu trójstronnego. Powyżej opisano podobny układ, w którym kontury przebiegają równolegle. Gdy tylko termostat wyda sygnał, pompy prowadzące do zbiornika zostają włączone. Konieczne jest również zainstalowanie zaworu zwrotnego, który zapobiega mieszaniu się płynu chłodzącego.

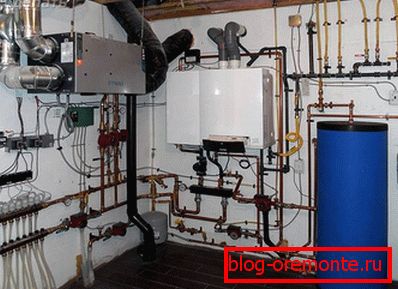

Do kotła gazowego

Przy takim podłączeniu podgrzewacza wody stosowana jest również metoda obiegu powrotnego. W takim przypadku płyn chłodzący krąży w sposób ciągły pod wpływem pompy. Dzięki temu podgrzana woda szybciej wnika do kranu.

Do kotła na paliwo stałe

W tym przypadku dopuszcza się w tym samym czasie system, który pozwoli na awaryjne zwolnienie czynnika chłodzącego i możliwość podłączenia cwu. Zawory termostatyczne są często montowane na bateriach, ale należy pamiętać o ryzyku przegrzania. Jeśli jest zainstalowany podgrzewacz wody, to nie ma takiego problemu, ponieważ Nadmiar ciepłej wody zostanie wysłany do zbiornika. Pamiętaj jednak, że takie połączenie kotła jest możliwe przy naturalnym obiegu.

Dlatego należy zamontować następującą grupę zabezpieczeń:

• Zawór odcinający.
• Odsącz kurek.
• Zawór odcinający i zawór zwrotny.
• Pompa na podgrzewaczu wody.
• Zawór w paszy.
• Grupa bezpieczeństwa podgrzewacza wody.
• Zbiornik wyrównawczy.

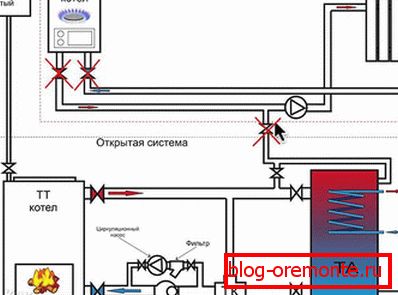

Błędy popełnione podczas instalacji

Podczas przeprowadzania prac instalacyjnych należy unikać błędów. Może to prowadzić do nieprzyjemnych konsekwencji. Na przykład ważne jest, aby nie tylko dbać o bliskość podgrzewacza wody do kotła, ale także ustawić prawidłowy kierunek rur do rurociągu, aby ułatwić instalację. Innym częstym błędem jest nieprawidłowe podłączenie rury ciśnieniowej i wlotu chłodziwa. Zimna woda jest zawsze dostarczana do dolnej dyszy i gorącej wody do górnej części podgrzewacza wody. Istnieje również ryzyko nieprawidłowego podłączenia pompy. Ważne jest przestrzeganie parametrów określonych przez producenta.

Tak więc rozważaliśmy możliwe sposoby podłączenia grzejnika do systemu grzewczego. Mamy nadzieję, że te informacje będą dla Ciebie przydatne i pomogą Ci samodzielnie wykonać to zadanie. Aby pomóc również zapewnić schematy i wideo.

Wideo

Zasada działania pośredniego kotła grzewczego pokazana jest na filmie wideo:
