Jak podłączyć rury kanalizacyjne

Jeśli masz do czynienia z koniecznością układania kanałów i nie wiesz, jak podłączyć rury kanalizacyjne, nie martw się: pamiętaj o swoim dzieciństwie i baw się ... w konstruktorze.

Faktem jest, że nowoczesne rury do tego celu są wykonane z PVC (innymi słowy). A dla wygody ich instalacji są wydawane ściśle określone średnice i długości. Ponieważ rury nie zawsze są układane wyłącznie prosto, w każdym sklepie sprzedającym takie towary można znaleźć okucia obrotowe. Wszystko to jest bardzo podobne do projektanta dziecięcego, ponieważ elementy systemu kanalizacyjnego, jeśli nie zagłębimy się w sam proces, są po prostu wstawiane do siebie. W rezultacie otrzymujesz silne i niezawodne połączenie, które nie wycieka, nie pozwala na nieprzyjemny zapach i może Ci służyć przez długi czas bez wymiany lub naprawy.

Okucia

Но давайте вернемся к фитингам. Okucia – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• projekty - kierunkowskazy (kwadraty), trójniki, sprzęgła, przedłużacze, wtyczki itp .;
• cesja - łączenie i pośrednie;
• formy - w kształcie litery L, w kształcie litery T, proste.

Nie powinieneś myśleć, że wszystkie wymienione powyżej elementy wyposażenia są różnymi elementami. W rzeczywistości to samo dopasowanie znajduje się w każdej linii klasyfikacji pod inną nazwą. Weźmy na przykład złącze, które służy do połączenia dwóch rur kanalizacyjnych. Z założenia ta złączka będzie jedynie "złączeniem", celowo - pośrednim, w kształcie - prostym.

Opierając się na podobnej klasyfikacji okuć, łatwiej jest wyobrazić sobie, czego dokładnie potrzebujesz, aby połączyć rury w jeden projekt.

Zbieramy kanalizację do domu lub mieszkania

Zanim zrozumiemy, jak podłączyć rury kanalizacyjne, konieczne jest zrozumienie zasady montażu całego systemu kanalizacji.

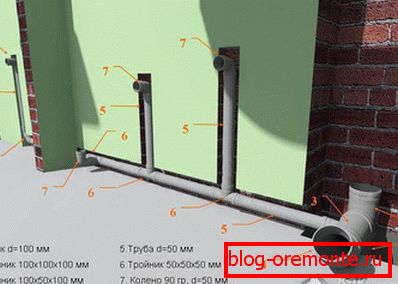

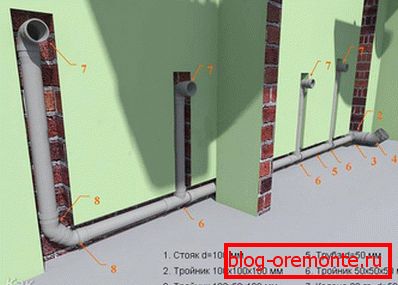

• Tak więc cała praca powinna rozpocząć się od stworzenia rysunku, w którym musisz zobrazować swój przyszły system. Weź kartkę papieru i narysuj na niej schematycznie wszystkie urządzenia hydrauliczne, które muszą być podłączone do kanalizacji (umywalka, toaleta, prysznic lub wanna itp.).

• Następnie podłącz je za pomocą linii do głównego pionu kanalizacyjnego. Każda linia jest potokiem. Rury zostaną połączone za pomocą łączników.
• Należy pamiętać, że rury kanalizacyjne w domu zwykle mają tylko dwa typy: o średnicy 50 i 110 mm. Pięćdziesiąt milimetrów służy do odprowadzania ścieków z umywalek, zlewów, wanien i natrysków, a także z pralek i zmywarek. Jeśli na jednej linii znajduje się zbyt wiele urządzeń hydraulicznych, należy zwiększyć jej średnicę do 110 mm, w przeciwnym razie często występują problemy z blokadami.
• Ale toaleta jest podłączona tylko przez rurę o średnicy 110 mm, podczas gdy samo połączenie urządzenia sanitarnego jest zwykle wykonywane za pomocą elastycznych fałd, które są wkładane do rury kanalizacyjnej.

• Po zrozumieniu, z jakich elementów składa się twój system kanalizacyjny, możesz iść do sklepu. Ponieważ podczas pracy z nimi prawie niemożliwe jest zepsucie rur kanalizacyjnych, nie należy kupować komponentów z marginesem. Co najważniejsze, nie zapominaj, że każda rura na jednym końcu ma przedłużenie, do którego zostanie włożona inna rura. Jeśli przecinamy długą rurę piłą (cięcie musi być ściśle prostopadłe) na dwie części, to drugi element nie będzie miał takiego przedłużenia, a w celu podłączenia go do innej rury lub osprzętu należy najpierw zainstalować sprzęgło. W takim przypadku koszt różnych zestawów rur (jeden ze sprzęgłem lub dwa krótkie) będzie w przybliżeniu taki sam.

• Pierwszym w kanalizacji będzie sygnał dopasowujący, do którego połączysz elastyczny wąż urządzenia sanitarnego (syfon) z jednej strony i rurę z drugiej. Oczywiście można obejść się bez tego łącznika, łącząc syfon bezpośrednio z rurą, ale w tym przypadku, jeśli połączenie nie jest szczelne, istnieje możliwość, że złącze będzie przeciekać.

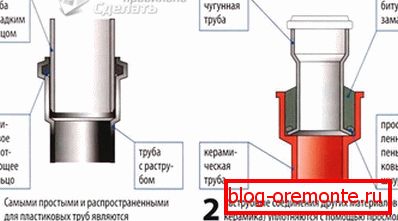

• Wkładając rurę do złączki (lub odwrotnie), należy przestrzegać dwóch warunków:
• gumowa uszczelka powinna być ułożona w złączu (jest sprzedawana w zestawie);
• rura musi wejść do armatury (lub innej rury) na pełną możliwą głębokość.

• Ponadto, w miejscach połączenia z tą rurą z innych instalacji hydraulicznych, umieszczone są trójniki. Jeśli potrzebujesz podłączyć rury o różnych średnicach, użyj specjalnego adaptera montażowego.
• Zbierając system kanalizacyjny, nie zapomnij o stworzeniu odpowiedniego nachylenia rury, w przeciwnym razie twój system nie zapewni usunięcia płynu.
• Aby zmontować system, konieczne jest przejście od urządzeń sanitarnych do głównego pionu, tak aby połączenia nie zakłócały przepływu wody.

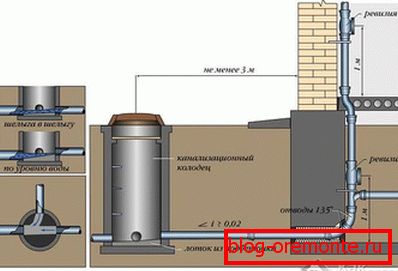

Ścieki zewnętrzne

W przeciwieństwie do własnej lub wewnętrznej, zewnętrzne ścieki (zbudowane na terenie lokalnym) są montowane bez elementów obrotowych. Zamiast tego zaleca się ułożenie studni - ułatwią czyszczenie. W końcu wszystkie rury będą ukryte w ziemi i trudno będzie je wykopać za każdym razem, gdy się zatkają, a czyszczenie za pomocą armatury, która trafi na powierzchnię ziemi, nie zawsze jest możliwe.

Oczywiście zewnętrzne rury kanalizacyjne mają większą średnicę niż rury w domu.

Każdy z nich, wcinając się w zewnętrzną rurkę, zwiększa swoją średnicę o jeden rozmiar.

Jeżeli zewnętrzna rura jest wspólna dla dwóch pozostałych o średnicy 110 mm, wówczas jej średnica nie powinna być mniejsza niż 160 mm; dla trzech rur o średnicy 110 mm każda - o średnicy co najmniej 200 mm. Zasada ta dotyczy małych budynków, pod warunkiem, że odległość do najbliższego kanału nie przekracza 30-40 metrów. W innych przypadkach zewnętrzna rurka musi mieć większą średnicę, aby pracować "z marginesem".

Wideo

Najczęściej w procesie instalowania ścieków konieczne jest łączenie rur o różnych średnicach. Dlatego zalecamy skorzystanie z przydatnego filmu wideo dotyczącego tego problemu:
