Jak podłączyć rury polipropylenowe

Rury z polipropylenu są wykorzystywane do instalacji doprowadzania wody, do instalacji systemów nawadniających i do ogrzewania. Popularność materiału i różnych sfer użytkowania wynika z jego właściwości: wytrzymałości, trwałości, łatwości łączenia. Ważnym argumentem za rurami z polipropylenu stała się ich cena, która jest znacznie niższa niż w przypadku odpowiedników metal-plastik lub metal.

Żywotność plastikowej rury z zimną wodą wynosi 50 lat, tak imponująca figura powoduje, że konieczne jest zastąpienie przestarzałych linii właśnie takimi drogami. Szczelność połączeń jest najważniejszym czynnikiem dla każdego rurociągu, więc żywotność systemu zależy od jakości instalacji. W artykule porozmawiamy o tym, jak połączyć rury polipropylenowe z metalem, polietylenem, stalą, a także rozważyć różne opcje spawania.

Materiały i narzędzia

Jeśli zdecydujesz się zaoszczędzić na usługach instalacyjnych i wykonać to samodzielnie, musisz kupić lub wypożyczyć specjalną lutownicę z dyszami. Oprócz tego będziesz potrzebować:

• ruletka i marker do oznaczania;
• nożyczki do cięcia rur z tworzyw sztucznych;
• rozbiórki do rur.

Istnieje kilka rodzajów rur polipropylenowych, które różnią się pod względem zastosowania:

1. PN 10, 16 - stosowany do rur z zimną wodą;
2. PN 20 - rury uniwersalne o grubych ściankach, są w stanie wytrzymać ciepłą wodę o temperaturze do 80 ° C, dlatego nadają się do montażu ogrzewania;
3. PN 25 jest kompozytową rurą z metalową lub nylonową warstwą pośrednią, która jest zdrapywana podczas lutowania. Stosuje się go w systemach grzewczych, końcowa temperatura ogrzewania wynosi 95 ° C.

Charakterystyczną cechą połączenia rur polipropylenowych jest brak połączeń bezpośrednio między rurami. Jeśli ich średnica jest mniejsza niż 50 mm, wszystkie części można połączyć z okuciami do różnych celów:

• sprzężenia - łącz punkty o średnicy;
• krzyże - używane do tworzenia gałęzi;
• wtyczki - uszczelnij koniec rury;
• Adaptery - stosowane do łączenia rur o różnych średnicach;
• dławik - połącz z elastycznymi wężami.

Jak pracować z urządzeniem spawalniczym

Zasada podłączenia rurociągu polega na ogrzaniu elementów i szybkim ich połączeniu. Urządzenia gospodarstwa domowego do rur spawalniczych mają moc do 1 kW. Wystarczy szybko i skutecznie podgrzać materiał, ale do celów przemysłowych stosuje się mocniejsze i bardziej kosztowne urządzenia. W komplecie z lutownicą znajdują się dysze odpowiadające średnicy różnych rur. Rozgrzewka rury dzieje się na zewnątrz, a dopasowanie od wewnątrz.

Działanie lutownicy rozpoczyna się od włączenia do sieci i zainstalowania żądanej temperatury ogrzewania, w zależności od średnicy spawanych plastikowych rur. Średnia wartość wynosi 250-270 ° C. Tak wysoka temperatura wymaga ostrożności, dotknięcie gorących części spowoduje oparzenia, ze względów bezpieczeństwa, noszenia rękawic.

Proces lutowania

Do cięcia rur używa się piły ręcznej lub ostrych nożyczek, które nie deformują plastiku. Nacięcie wykonuje się pod kątem prostym. Jeśli zadziory pojawią się na końcu, zostaną dokładnie wyczyszczone. Po cięciu wykonywane jest oznaczenie głębokości lutowania. Musisz zmierzyć część rury, która trafi do trójnika lub złącza, i umieścić linię na markerze. Wartość wielkości tego obszaru zależy od średnicy rury, im większa, tym większe zanurzenie w elemencie łączącym.

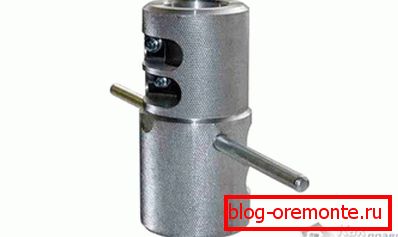

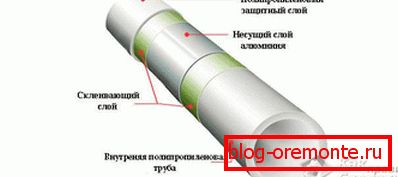

Jeśli musisz pracować z rurami pancernymi, kolejność akcji się zmienia. Przed lutowaniem należy zdjąć wierzchnią warstwę rury, składającą się z folii aluminiowej, bazaltu lub włókna nylonowego. Specjalne narzędzie służy do usuwania pożądanego rozmiaru warstwy.

Dokładność usuwania folii jest bardzo ważna, niewielka ilość materiału na rurze zniszczy szczelność.

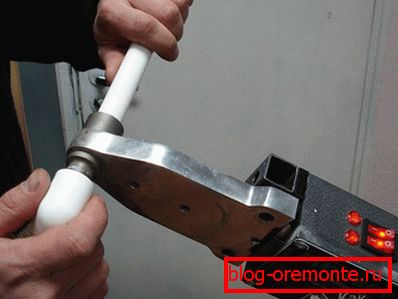

Lutownica z dyszami dopasowanymi do średnicy rury jest zainstalowana na płaskiej i twardej powierzchni. Po obu stronach rury i złączki są jednocześnie nakładane na rozgrzaną dyszę, pogłębiając się do zamierzonej linii. Czas nagrzewania plastiku zależy od wielkości rur: dla 20 mm wystarcza 6 sekund, a dla 32 mm zajmuje to 8 sekund. Po ustalonym okresie czasu elementy są usuwane i mocno osadzone w sobie, podczas gdy niemożliwe jest wykonywanie ruchów obrotowych. Potrzeba 4 do 10 sekund, aby mocno chwycić złącze, w którym to czasie polipropylen stwardnieje i utworzy trwałe połączenie.

Nieprzestrzeganie zalecanego czasu nagrzewania prowadzi do powstawania nieszczelności - z niedostatecznym nagrzewaniem lub uszczelnianiem przestrzeni wewnętrznej - z nadmiernym przegrzaniem. Pojawiający się po połknięciu nie należy próbować go natychmiast usuwać, stopione tworzywo sztuczne odkształci się mocniej. Konieczne jest odczekać do czasu schłodzenia i odciąć nadmiar.

Zalecenia

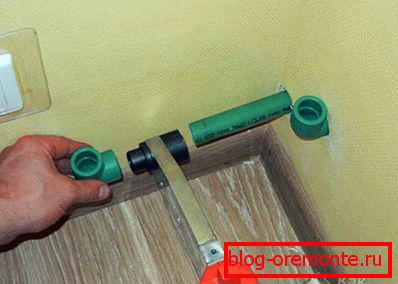

Bez doświadczenia, aby zrozumieć, jak prawidłowo lutować rury, można spędzić kilka połączeń szkoleniowych. Wygodne jest, aby pracować z krótkimi połączeniami, umieszczając spawarkę na stole, w tej pozycji można wykonać całą możliwą pracę, a łączenie częściowo utwardzonego tułowia jest trudniejsze. Dyszę lutownicy nakłada się na nieruchomą rurkę polipropylenową, a trójnik wkłada się do drugiej części, podczas gdy urządzenie utrzymuje się na wagę. Wykonując autostradę, musisz monitorować kolejność połączeń. Staraj się unikać dokowania w trudno dostępnych miejscach, w których trudno będzie użyć lutownicy.

Ważne jest, aby materiał był czysty i suchy, ponieważ brud i wilgoć obniżają jakość połączeń rur. Nawet niewielka ilość wilgoci po podgrzaniu deformuje materiał. Skład chemiczny rur różnych producentów może się nie pokrywać, co prowadzi do nieszczelnego dokowania. Konieczne jest wykupienie całego materiału - rur i kształtek - od jednego producenta.

Temperatura w pomieszczeniu, w którym odbywa się montaż polipropylenu, nie powinna spaść poniżej + 5 ° C.

Metoda połączenia zagniatanego

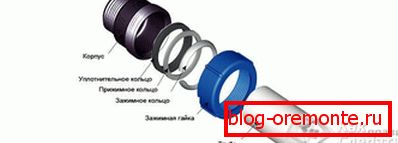

Łączenie rurociągu metodą lutowania jest niezawodne i trwałe, niemożliwe jest jego demontaż, a czasami jest to wymagane do naprawy. Ponadto nie zawsze można kupić lub pożyczyć spawarkę, w takich przypadkach stosują metodę łączenia rur polipropylenowych bez lutowania. W tym celu stosuje się złączki z gwintem i pierścieniem dociskowym. Nazywane są tulejami zaciskowymi lub zaciskanymi, połączenie to jest w stanie wytrzymać ciśnienie szesnastu atmosfer.

Do połączeń mechanicznych należy zakupić kilka dodatkowych części: kwadraty do łączenia różnych średnic, trójników, złączy lutowanych i łączników z gwintem zewnętrznym i wewnętrznym, wtyki, adaptery z gwintem zewnętrznym, kwadraty i trójniki z nakrętką kołpakową, zawory kulowe, różne złączki z rzeźba fabryczna.

Aby zapewnić szczelność, złącza i uszczelki są obficie nasmarowane silikonem.

Do pracy potrzebny będzie klucz do zaciskania, który można nabyć w tym samym czasie, co osprzęt. Po odcięciu żądanej części rury, mocno włożyć ją do złączki, owinąć gwint elementu gwintem, aby uszczelnić i dokręcić pierścień zaciskowy i nakrętkę, pełne dokręcenie następuje za pomocą klucza. Ta metoda łączenia zajmuje dużo więcej czasu niż spawanie, ale wygodnie jest połączyć rury polipropylenowe z grzejnikami.

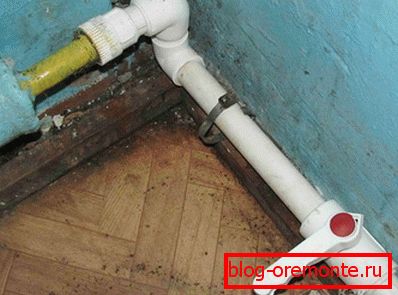

Dokowanie rury stalowej z polipropylenu

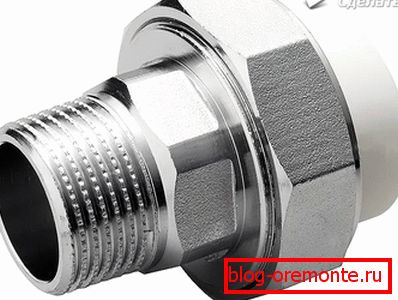

Podczas instalacji ogrzewania lub kanalizacji istnieją obszary, w których wymagane jest dokowanie metalu i plastiku. Połączenie rury polipropylenowej z metalem następuje przy użyciu specjalnych adapterów. Ta oprawa ma z jednej strony gładki otwór na plastik, z drugiej zaś metalową wkładkę z gwintem. Rura polipropylenowa jest połączona za pomocą spawania, a metal jest przykręcony kluczem. Wynikowe połączenie nie ma wytrzymałości spawanej, ale będzie służyć przez długi czas.

Po całkowitym zainstalowaniu systemu konieczne jest przeprowadzenie testu wody w celu sprawdzenia szczelności wszystkich punktów połączeń rur i innych elementów. Jeśli połączenia gwintowane są nieszczelne, dokręć je.

Niezależna instalacja kanalizacji lub ogrzewania z rur z polipropylenu jest dość skomplikowanym zadaniem. Aby go wdrożyć, należy ściśle przestrzegać instrukcji obsługi zgrzewarki do tworzyw sztucznych i technologii instalacji. Aby lepiej zrozumieć wszystkie niuanse procesu, warto obejrzeć film, w którym doświadczeni instalatorzy dzielą się swoim doświadczeniem.

Jak połączyć rurę polietylenową z polipropylenem

Aby podłączyć takie rury, należy użyć specjalnych łączników. Takie połączenie jest konieczne w przypadku, gdy woda została wprowadzona do domu rurami HDPE, a dalsze rozprowadzanie wody wewnątrz domu odbywa się za pomocą rur polipropylenowych. Możemy więc wyróżnić 2 typy związków:

1. W pierwszym przypadku należy podłączyć gwintowane złącze do rury HDPE, gdzie z jednej strony będzie połączenie zaciskowe, a na polipropylenie odpowiednio podobne złącze. Tutaj jest tylko jedna strona będzie stawu lutowniczego, a po drugiej - gwintowane. W obu przypadkach stosuje się taśmę lub taśmę FUM do gwintowania w celu uszczelnienia złącza i uniknięcia wycieku.
2. W innym przypadku stosuje się połączenie kołnierzowe. Między kołnierzami znajduje się gumowa uszczelka. Między sobą kołnierze są przykręcone.
