Jak wykonać system kratownicowy 2

Podczas budowy dachu domu instalacja systemu kratownicowego jest uważana za najważniejszy i trudny krok. Konserwacja dachu wiąże się z ciągłym i okresowym obciążeniem w postaci śniegu lub podmuchów wiatru.

Aby dowiedzieć się, jak zrobić system kratownicy własnymi rękami, musisz zdecydować się na jego elementy. Rama krokwi jest stosowana do każdego rodzaju dachu, różni się poziomem złożoności podczas montażu. Szopy i dwuspadowe dachy są uważane za proste konstrukcje. Dachy biodrowe lub biodrowe zapewniają niezawodny dach, ale trudno je obliczyć i zainstalować krokwie.

При выборе размера материала для каркаса приходится учитывать множество факторов. Przekrój poprzeczny и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

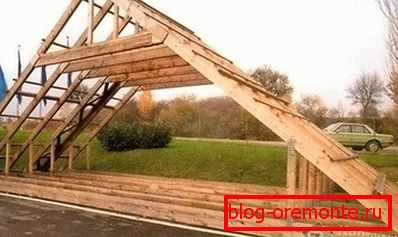

Główne elementy

Do szkieletu dachu dwuspadowego potrzebne są następujące elementy:

1. Mauerlat to drewno o znacznej wielkości 150? 150 mm lub 200? 200 mm, które jest układane i mocowane wzdłuż obwodu ścian. Łączy on system dachowy i konstrukcję budynku w ogólną strukturę, rozkłada obciążenie wywierane na ściany.
2. Kalenica jest najwyższym punktem dachu, w którym połączone są nogi krokwi. Podłużna belka pomaga utrzymać strukturę, zapewnia stabilność podczas obciążeń wiatrem.
3. Krokwie - wykonane są z desek o przekroju 70? 150 mm, mają cały ładunek. Z desek są kratowe nogi, które są montowane w odstępach nie mniejszych niż 60 cm.
4. Lezhine - pasek równoległy do ​​mody. Jego wymiary są równe płycie mocy. Post jest wsparciem dla stojaków i innych elementów.
5. Zaostrzenie - poprzeczka desek łączących nogę krokwi.
6. Stojaki - pręty, instalowane pionowo, są instalowane w celu podtrzymywania dźwigara kalenicowego.
7. Zwisy - części krokwi, wystające ściany zagraniczne. Pozwalają one na odwrócenie opadów z domu.
8. Rozpórki - służą do wzmocnienia krokwi, pozwalają tworzyć trwałe konstrukcje.
9. Crate - deski wymagane do wiązania krokwi i układania pokrycia dachowego.
10. Filly - gdy długość krokwi nie wystarcza na nawis, wypełnij dodatkowe deski "klaczką".

Odmiany systemów dachowych

W przypadku dachu dwuspadowego urządzenia stosuje się kilka rodzajów systemów dachowych.

Bezdroża - wybór tego projektu oznacza obecność podparcia w postaci ściany w środku budynku. Otrzymują trzy punkty wsparcia i podlegają jedynie gięciu. Górna część stopy kratownicy spoczywa na dźwigarze, a dolna część na płycie siłowej. System ten pozwala na stosowanie cieńszych tarcicy, obniżenie kosztów i wykonanie konstrukcji o mniejszej wadze.

Wiszące - nogi kratownicowe opierają się tylko na ścianach, więc są pod dużym obciążeniem. Aby wzmocnić siłę poprzez zaciśnięcie. Takie krokwie są zwykle zbierane na dole i podawane bezpośrednio do instalacji.

Złożone formy dachowe wymagają niestandardowych rozwiązań, dla których stosowane są kombinacje dźwigarów wiszących i ściennych.

Podczas montażu dachu czterospadowego główną ramą są krokwie ukośne łączące dźwigar kalenicy i narożniki budynku. Wsparte są one drabinami - krótkimi krokwiami, które wraz ze zwykłymi krokwiami bocznymi stanowią podstawę połaci dachowej.

Przygotowanie materiału

Żywotność konstrukcji kratownicy zależy od jakości tarcicy i jej obróbki. W przypadku elementów konstrukcyjnych konieczne jest wyselekcjonowanie suchego drewna o wilgotności poniżej 22%. Powinien być gładki i bez węzłów. Przed instalacją wszystkie części są traktowane dwiema warstwami antyseptycznymi i środkami zapobiegającymi spalaniu. Podczas przetwarzania warto używać pędzla, ale nie sprayu, wtedy kompozycja jest lepiej wchłaniana. Przy wyborze drewna drewno iglaste jest preferowane.

Mount

Trwałość konstrukcji zapewni właściwą instalację systemu dachowego własnymi rękami. Aby połączyć krokwie, zastosuj różne rodzaje mocowań: wsporniki, gwoździe, profilowane stalowe części - kątowniki i platyna, które są mocowane za pomocą śrub.

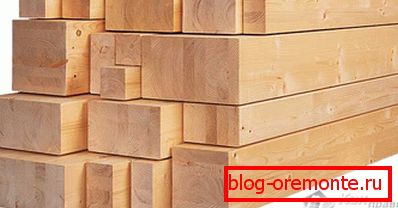

Przekrój poprzeczny

Na wymiary drewna stosowanego do krokwi wpływa:

• rozpiętość;
• stałe obciążenie na dachu;
• wpływ warunków klimatycznych;
• kąt nachylenia i skok montażowych nóg kratownicy.

Obciążenie stałe oblicza się na podstawie całkowitej masy pokrycia dachowego, izolacji i hydroizolacji. Wraz ze wzrostem odległości między krokwiami wymagany jest większy przekrój. Współczynnik obciążeń wiatrem i śniegiem koniecznie musi być uwzględniony przy obliczaniu przekroju. Wspólny rozmiar krokwi wynosi 50? 150 mm i 60? 200 mm.

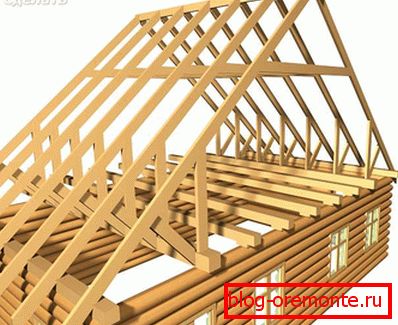

Długość krokwi

Podstawą symetrycznego dachu dwuspadowego jest trójkąt równoramienny. Znając wysokość grzbietu, można obliczyć długość krokwi za pomocą twierdzenia Pitagorasa. W tym przypadku jest to przeciwprostokątna, a połowa szerokości i wysokość dachu to nogi.

Montaż krokwi

Pierwszym krokiem do zainstalowania systemu kratownicowego do każdego rodzaju dachu jest instalacja i montaż płyty zasilającej. Pod nim musi pasować do hydroizolacji w postaci pokrycia dachowego. Ten pręt wymaga wiercenia otworów wzdłuż długości, w które wkładane są ścianki w murze i dokręcane nakrętką.

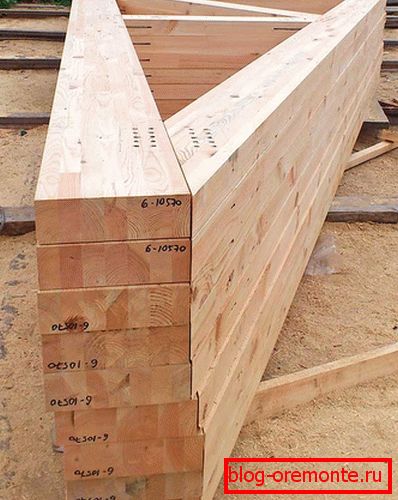

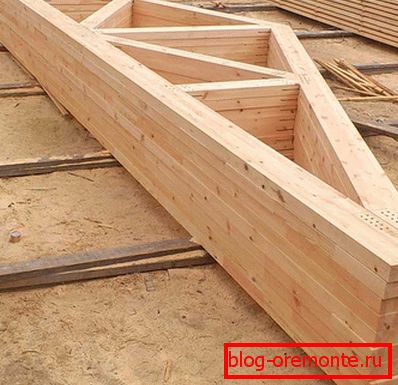

Po stworzeniu podstawy ramy, tworzą szablon, zgodnie z którym wszystkie nogi krokwi dla systemu zawieszenia są montowane na ziemi. Aby utworzyć próbkę, weź dwie cienkie deski krokwi o jednakowej długości i przymocuj na końcach gwóźdź. Ten element obrabiany jest ustawiony na szerokość wiązara, a wynikowy kąt jest ustalany przez kawałki płyty.

Aby zaznaczyć uchwyty montażowe w górnym i dolnym krokwiach, stosuje się drugi szablon. Jego podstawą jest sklejka. Podczas zbierania nóg, musisz ściśle przestrzegać schematu, aby nie trzeba było przerabiać struktury. Górna część krokwi połączona jest z drewnianą lub metalową płytą.

Jeżeli zmontowane więźby mają znaczną wagę, do podnoszenia wymagane będzie użycie sprzętu lub urządzeń.

Pierwsza para krokwi zainstalowana jest na przeciwległych szczytach. Jest on ustalany przez tymczasowe rozpórki i wystawiany przez poziom. Między nogami jest narysowany sznurek jako prowadnica do montażu pozostałych kratownic. Projekt jest połączony za pomocą śrub, rozpór i podpór.

Dzięki niewielkiej rozpiętości krokwie nie są mocowane za pomocą dźwigara kalenicowego. Dach o szerokości większej niż pięć metrów wymaga wzmocnienia konstrukcji za pomocą belki kalenicowej. Drewno to jest mocowane zarówno pod krokwiami, jak i nad nimi. Połączenie następuje z nacięciem i płytkami. Dzięki dużej długości krokwi zainstalowane są wsporniki, które zapobiegają wiotczeniu.

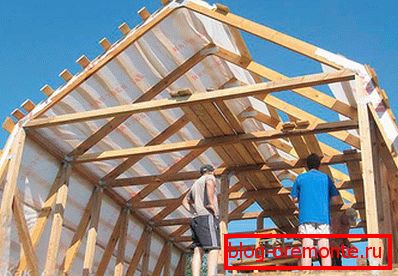

Zakończeniem instalacji systemu kratownic będzie montaż skrzyń.

Aby dowiedzieć się, jak prawidłowo wykonać strukturę kratownicy, możesz obejrzeć film opowiadający o etapach pracy.

Wideo

Autor filmu postawił sobie za cel, bez przyciągania profesjonalnych budowniczych, aby szybko i niedrogo zbudować dobry, niezawodny dach własnymi rękami. To, co zrobił, dowiesz się, oglądając wideo:
