Jak zainstalować antenę satelitarną samodzielnie

10-02-2018

Przydatne

Jeśli kilka lat temu anteny satelitarne były elementem luksusu, to dziś każdy może pozwolić sobie na taki telewizor. Takie tablice odbierają nadawanie z satelity znajdującego się nad równikiem na orbicie geostacjonarnej. Dzięki temu możesz uzyskać dużą liczbę kanałów i doskonałą jakość obrazu. Wszystko, czego potrzebujesz, to kupić specjalną antenę, tuner i złożyć i połączyć wszystko. Często firmy zajmujące się sprzedażą takich płyt oferują usługi związane z ich instalacją. Ale musisz za to zapłacić. Aby zaoszczędzić pieniądze, możesz zamontować je samodzielnie. Specjalne umiejętności w tym zakresie nie będą wymagane.

Podstawowe pojęcia

Na początek rzućmy okiem na podstawowe pojęcia, o których wspomnimy w trakcie pracy:

Satelita telewizyjny - znajduje się na orbicie Ziemi i wysyła sygnał telewizyjny do uwarunkowanego terytorium za pomocą transpondera. Wszystkie satelity są na tej samej szerokości geograficznej, ponieważ znajdują się na równiku, ale mają różną długość geograficzną.
Transponder - transceiver umieszczony na satelicie.
Antena satelitarna - główny element umożliwiający abonentowi odbieranie sygnału z orbity. "Zbiera" sygnał z całej powierzchni i ustawia go w pewnym punkcie, w którym znajduje się konwerter.

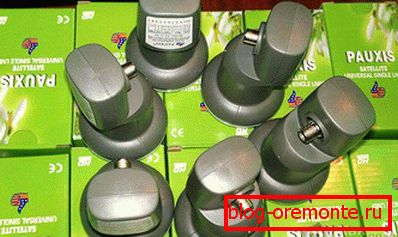

Konwerter - urządzenie zamontowane na uchwycie, odbiera sygnał odbity od anteny.

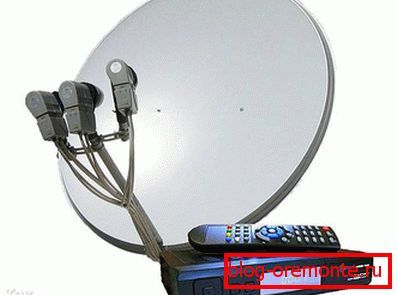

Multifeed - urządzenie, które posiada dodatkowe konwertery. Ponieważ satelity znajdujące się na orbicie znajdują się w pobliżu, na jednym talerzu można odbierać sygnały z kilku źródeł. W takim przypadku na jednej antenie zainstalowane są 3 konwertery.

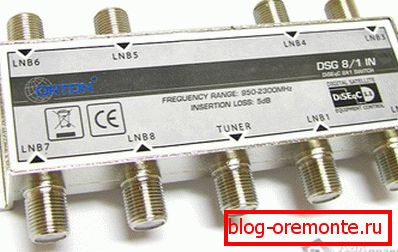

Disek - urządzenie, które przełącza sygnał z 3 lub więcej konwerterów na jeden kabel. Tuner działa tak, aby odbierać sygnał z tylko jednego źródła, przekazywanego do niego przez konwerter. Podłączenie jednego z kilku źródeł jest włączone diske.
Wspornik - zwykły posiadacz. Jest wykonany z metalu i zamontowany na ścianie lub innej powierzchni.

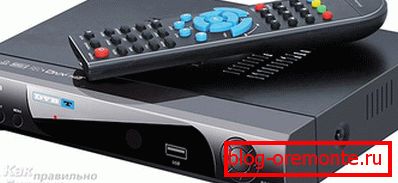

Odbiornik (tuner) - urządzenie odbierające sygnał pochodzący z konwertera. Dzięki niemu sygnał jest przesyłany do telewizora, a my widzimy obraz i słyszymy dźwięk.

Wiedza o tym wszystkim nie jest konieczna, ale wciąż będziesz miał pojęcie, jak działa system. Wtedy instalacja będzie bardziej wydajna i szybka.

Sprzęt i niezbędne narzędzia

Po wybraniu żądanej anteny sprawdź jej pełny zestaw. Zasadniczo jest to:

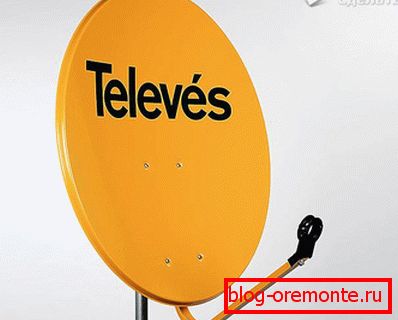

Bezpośrednio antena satelitarna (lustro).

Jeden lub więcej konwerterów (w zależności od wyboru).

Multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Dysk, do podłączenia trzech konwerterów do 1 kabla.

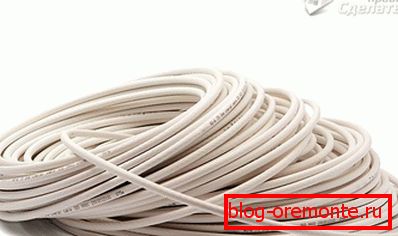

Kabel do podłączenia tunera z konwerterem.

Uchwyt do montażu i inne elementy mocujące.

Złącze (F-k) do podłączenia kabla z tunerem, konwerterem i dyskiem. W sumie 8 sztuk.

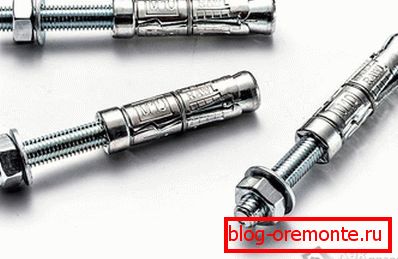

Kotwy, zabezpieczające wspornik do powierzchni.

Tuner

Jeśli coś nie jest dołączone, należy je kupić osobno. Są to dane potrzebne do instalacji anteny satelitarnej.

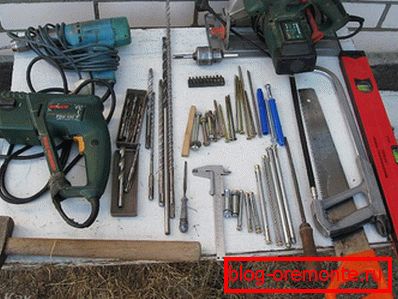

Do pracy potrzebny jest następujący zestaw narzędzi:

śrubokręt;
nóż;
noże;
klucz na 13;
klucz przy 10 - 2 obrotach na minutę;
wiertarka udarowa lub młotkowa;
Wiertła Poitsitovy - 12 mm.

Po przygotowaniu wszystkich niezbędnych części i narzędzi możesz przejść do procesu instalacji.

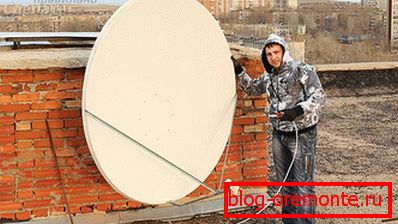

Etap 1: Wybór lokalizacji

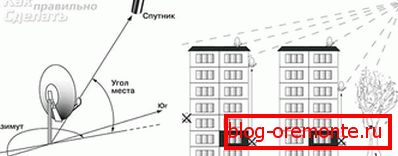

Najpierw musisz zdecydować o miejscu, w którym będzie montowana płyta. Głównym warunkiem jest, aby był skierowany w stronę źródła sygnału. Na drodze wyobrażonej linii nie powinno być żadnych obcych obiektów: innych domów, drzew, wież, itp. Ważne jest, aby znać jedną zasadę: wszystkie satelity znajdują się po południowej stronie. Aby dokładnie ustalić, gdzie znajduje się źródło sygnału i gdzie skierować antenę, spójrz na naczynia zainstalowane przez twoich sąsiadów. W ten sam sposób, put i ty. W przypadku, gdy nie ma sąsiadów, można skorzystać z programu "Wyrównanie anteny satelitarnej". Można go znaleźć w Internecie. Dzięki niemu można dokładnie obliczyć azymut i kąt dla prawidłowej instalacji.

Jeśli mówimy o lokalizacji, instalacja anten na dachu domu pozwoli uniknąć problemów z blokowaniem strefy widoczności satelitarnej. W tym przypadku drzewa i inne przeszkody, których się nie boisz, ale musisz rzucić duży kabel, szczególnie jeśli mieszkasz na pierwszych piętrach budynku. Bardziej wygodne, gdy antena znajduje się blisko telewizora. Wtedy będzie znacznie wygodniej go zainstalować i skonfigurować. Ale znowu, musisz upewnić się, że nie ma żadnych zakłóceń.

Najczęściej antena jest zainstalowana na ścianie w pobliżu okna, balkonu lub loggii, lub na dachu. Nie zaleca się montowania go w loggii lub na balkonie, a także w miejscach, w których będzie narażony na intensywny wnikanie wody (pod drenaż lub połacie dachowe).

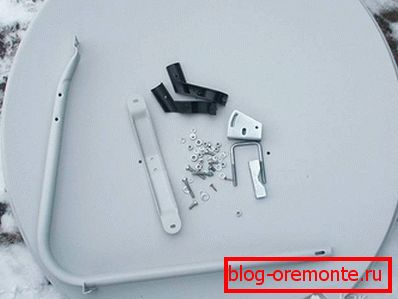

Etap 2: Montaż anteny

Teraz musisz zebrać wszystkie szczegóły anteny razem. Aby dowiedzieć się, jak to zrobić poprawnie, możesz skorzystać z instrukcji, które należy koniecznie uwzględnić.

Aby zacząć się wspinać (rurka), aby pomieścić lustro (talerze). Zestaw powinien mieć elementy złączne (nakrętki, śruby, kołki i śruby), z którymi połączony jest gotowy łącznik. Zaciskaj wszystko bezpiecznie, aby pod wpływem warunków pogodowych wszystko nie zostało poluzowane i nie złamane. Nie dokręcaj zbyt mocno nakrętek regulacyjnych, aby podczas strojenia można było przesuwać antenę w górę iw dół.
Teraz rura jest zamontowany wspornik wspornika. Musi mieć specjalne otwory, w których zostaną włożone śruby. To tam musisz naprawić uchwyt.
Jeśli masz jeden konwerter, zamontuj go w uchwycie. Aby uniknąć opadów, przymocuj go złączem w dół. Jeśli jest kilka łączników, musisz złożyć multifedi. Weź dwa multifidy i zainstaluj w nich konwertery. Zabezpiecz wszystko za pomocą elementów złącznych. Po złożeniu głowic można je zamontować na antenie.
Umieść multifida na rurce montażowej i napraw je. Ponieważ wszystkie elementy złączne są śrubami, nakrętkami i śrubami, do ich obsługi potrzebny będzie tylko śrubokręt i klucze. Z ich pomocą wszystkie elementy zapinają się.

Nadszedł czas, aby rozebrać kable i podłączyć do nich złącza. Za pomocą noża usuń górną warstwę izolacji, cofając się od końca o około 1,5 cm. Po usunięciu izolacji zobaczysz warkocz. Musi być wygięty do tyłu. To samo powinno być zrobione z folią pod plecionką. Pozostaje odsłonić drut, który znajduje się pod drugą warstwą izolacyjną. Odsuń się o 1 cm i usuń warstwę.

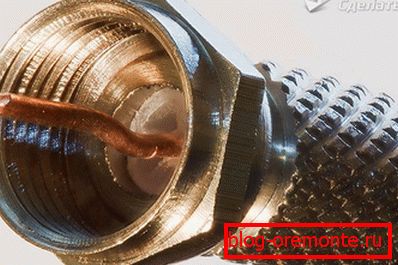

Przykręć złącze F na końcu kabla. Jeśli drut jest zbyt daleko, można go odciąć, pozostawiając kilka mm od krawędzi złącza. Lepiej uszczelnić połączenie za pomocą rurek termokurczliwych lub taśmy izolacyjnej z nałożoną warstwą silikonu. Jeśli masz antenę dla 1 satelity, kabel można podłączyć do złącza, jeśli jest kilka, wykonujemy te same operacje z innymi kablami. Jeśli masz jeden solidny drut, odetnij z niego tyle kawałków, ile masz konwerterów. Rozmiar jednego takiego przewodu może wynosić około 1 m. Przesunie się z konwertera na Diske.
Na dole anteny zapnij diske. W tym celu użyj zacisków budowlanych. Następnie podłącz wszystkie przewody do niego, nawijając złącze F na gwincie. Od dyskietek prowadź przewody do głowic i podłącz je.

Aby przewody się nie wysunęły, można je przymocować do rury za pomocą taśmy elektrycznej lub klamry budynku.

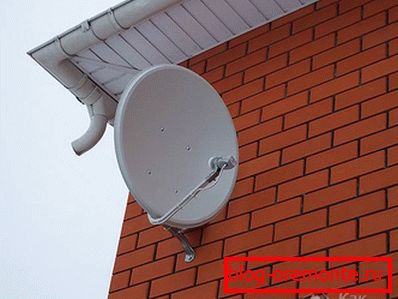

Etap 3: Przymocuj płytę

Jeśli mieszkasz w prywatnym domu lub na 1. piętrze, takie prace można łatwo wykonać. Jeśli jesteś na wyższych piętrach, taka praca może być bardzo niebezpieczna. Podejmij środki ostrożności. Użyj pasów, aby się zabezpieczyć.

Otwory są wiercone w miejscu, które wybrałeś. Przymocuj wspornik i zaznacz miejsce otworów ołówkiem lub ostrym przedmiotem.
Zrób cios i wykonaj dziury w wyznaczonych miejscach.
Przymocuj wspornik do ściany za pomocą kołków lub śrub kotwiących.
Zawieś antenę na wsporniku i dokręć mocowania. Nie jest konieczne ścisłe zaciskanie, aby pozostała możliwość regulacji.
Teraz podłącz główny kabel do urządzenia (można to zrobić zarówno na końcu, jak i na etapie montażu).

Teraz płyta jest stała i gotowa do odbioru sygnału. Ale aby to zrobić poprawnie, musisz go skonfigurować.

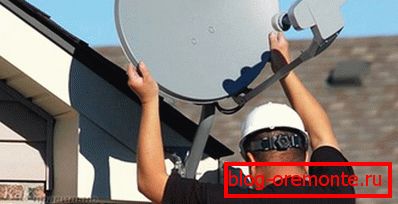

Etap 4: Konfiguracja anteny

Teraz konieczne jest ustawienie anteny tak, aby odbierała sygnał z satelity i transmitowała go bezpośrednio do tunera. Samo będzie to niewygodne, ponieważ będziesz musiał umieścić w pobliżu telewizor. Jeśli w pobliżu jest przyjaciel lub członek rodziny, może on pomóc, udzielając poleceń.

Najpierw podłącz tuner do telewizora. Można to zrobić za pomocą przewodu "tulipan" lub SCART - SCART. Następnie przykręć główny kabel z anteny do odpowiedniego złącza w tunerze (ma on napis LNB IN).
Włącz telewizor i tuner. Teraz możesz zobaczyć obraz, który nadejdzie.
Powoli przesuwaj antenę pionowo lub poziomo wokół miejsca, w którym znajduje się satelita. Gdy pojawi się sygnał, skalibruj obraz, aby uzyskać idealny obraz.
Pozostaje tylko bezpiecznie przymocować wszystkie pozostałe nakrętki, aby przymocować antenę we właściwym miejscu.
