Jak zrobić układ fundamentów

Struktury o dowolnej skali powinny opierać się na solidnych i niezawodnych podstawach. Trwałość domu zależy od niezawodności i jakości bazy. Aby nie napotkać najczęstszych błędów, musisz wiedzieć, jak poprawnie oznaczyć podstawę przyszłego budynku.

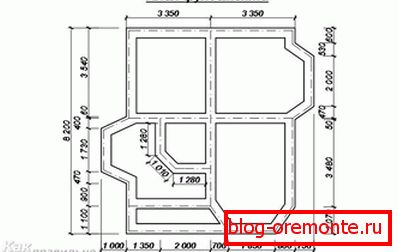

Dokumenty projektu

Rozpoczynając pracę nad układem podstawy, musisz rozwiązać problem z dokumentacją projektu.

Po oznaczeniu bazy możesz być pewien, że:

• nie będziesz miał trudności w budowie ścian;
• zakup materiałów budowlanych będzie kosztować znacznie mniej;
• Ponieważ budowa domu zostanie przeprowadzona zgodnie z projektem, nie napotkasz nieprzyjemnych niespodzianek.

W przygotowaniu dokumentów projektowych ważnym czynnikiem jest nie tylko faktura materiałów budowlanych, ale także parametry. Zakładając najmniejszą niedokładność podczas budowy znaku fundamentowego, wzniesienie konstrukcji wsporczej będzie przeciwstawne projektowi.

Zdarzenia wstępne:

1. Przed przystąpieniem do układania fundamentów konieczne jest określenie lokalizacji przyszłego budynku poprzez wybór płaskiej platformy do tego.
2. Następnie wybierz rodzaj fundamentu i jego wymiary. Wybór powinien zależeć od warunków klimatycznych i masy przyszłego domu.
3. Po wykonaniu pierwszych dwóch kroków możesz rozpocząć oznaczanie pierwszej ściany i bez względu na to, jaka będzie: z tyłu, z boku lub z przodu.

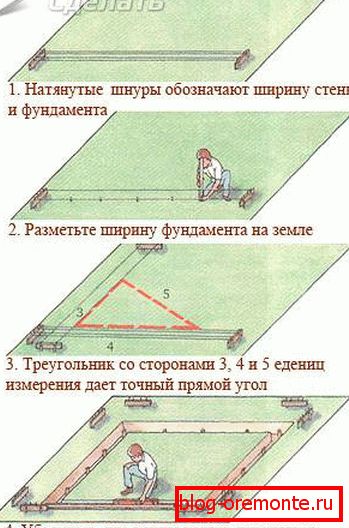

Znakowanie fundamentowe krok po kroku

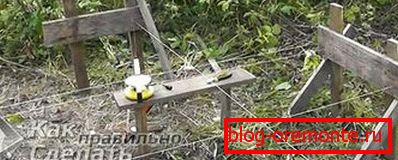

W miejscach o zamierzonych kątach wbija się kliny, a następnie naciąga się linkę między nimi. Powstały prostokąt będzie kierunkiem przyszłych ścian.

Przy wytwarzaniu oznaczeń pod podstawą taśmy konieczne jest wykonanie marginesu od długości ścian do 1 metra.

Układanie fundamentu zapewnia wykopanie pewnej ilości gleby. Dlatego przy zakładaniu słupków według dokładnych wymiarów, podczas kopania spadną, a my pomieszamy wszystkie oznaczenia.

Przy oznaczaniu słupów fundamentowych nie jest potrzebny dodatkowy materiał, dlatego trudniej jest go złożyć.

Tworzenie znaczników

Rozciągając pierwszy sznur i zaznaczając położenie pierwszej ściany, dostajesz punkt odniesienia. Następnie określ miejsce, w którym będzie położony narożnik fundamentu. Po ustaleniu tego punktu, oznacz go kołkiem, a następnie zmierz długość przyszłej ściany. Na końcu dostaniesz drugi róg bazy.

Jakość ułożonego fundamentu będzie zależeć od niezawodności przyszłej struktury.

Podobna procedura jest powtarzana dla drugiej ściany, umieszczonej prostopadle. Aby to zrobić, trzy są oznaczone na pierwszym przewodzie, które muszą być umieszczone daleko od siebie, aby uzyskać prosty kąt.

Oznacza to, że jeśli jednostka jest równa jeden metr, konieczne jest instalowanie kołków co trzy metry.

Zmierz cztery metry od miejsca połączenia sznurków i młotka w kołku, mierząc odległość między kołkami, powinieneś otrzymać wartość równą pięciu metrom (odległość mierzona jest za pomocą taśmy mierniczej z partnerem).

Kontynuuj w ten sam sposób: zaznacz trzy metry od punktu przecięcia na pierwszym przewodzie i cztery na drugim. Ponownie zabij odległość między dwoma biegunami. Takie pomiary są wykonywane w celu uzyskania wartości pięciu metrów.

Tylko w tym przypadku możliwe jest stwierdzenie o poprawnie wykonanym oznaczeniu bazowym i jego prostopadłym ułożeniu.

Po zmierzeniu długości drugiej ścianki kołek jest również wprowadzany, tworząc w ten sposób trzeci kąt. Następnie konieczne będzie określenie położenia ostatniego, czwartego rogu, z którym nie powinno być trudno nawet dla początkujących. Będzie na przecięciu trzeciego i czwartego kordonu.

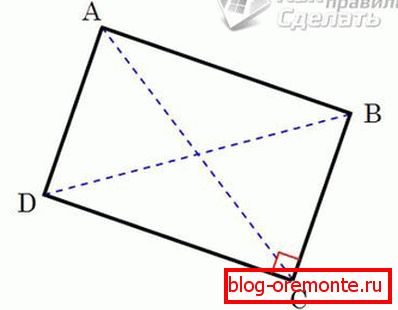

Jeśli po pierwszej próbie nie osiągnąłeś pożądanego rezultatu, nie powinieneś rozpaczać. Wszystkie usterki można łatwo naprawić. Kiedy odległość od przewodu do linki jest mniejsza niż wymagana wartość (5 metrów), sprawdź dokładność kąta, powinna wynosić dokładnie 90 stopni. Aby uzyskać pożądany kąt, przesuń jeden koniec drugiego sznurka w pożądanym kierunku, aż do uzyskania pożądanego wyniku.

Powyższa metoda nadaje się do zewnętrznego oznaczania fundamentów. Aby wykonać znakowanie na obwodzie wewnętrznym, musisz postępować inaczej. Wybierając rodzaj fundamentu, możliwe jest uzyskanie zewnętrznego oznaczenia fundamentu.

Jeśli chodzi o wytwarzanie typu taśmy fundamentowej, wymagane są dokładne obliczenia i obwód wewnętrzny, biorąc pod uwagę szerokość taśmy fundamentowej.

To wszystko, co dotyczy głównych punktów w obliczeniach i produkcji oznaczeń fundamentowych. Prace te wymagają maksymalnej ostrożności i dokładności, w przeciwnym razie niezawodność budynku nie wchodzi w rachubę.
