Jakie powinno być nachylenie rury kanalizacyjnej

Przy projektowaniu i późniejszej instalacji systemu kanalizacyjnego należy wiedzieć o prawidłowym nachyleniu rury kanalizacyjnej. System sam się spływa, dreny przepływają przez rury pod wpływem grawitacji. Brak wyboru nachylenia rury może prowadzić do nieprawidłowego działania systemu kanalizacyjnego. Jakie nachylenie rury kanalizacyjnej powinno być i jak wybrać ją poprawnie - dowiesz się o tym czytając artykuł.

Niewiele Rosjan może sobie pozwolić na kolektory ciśnieniowe w budownictwie prywatnym. Podczas projektowania kanalizacji przepływowej najważniejsze jest prawidłowe obliczenie kąta, przy którym należy zamontować rury kanalizacyjne. Błędy są obarczone awarią systemu, a nawet niemożliwością jego użycia.

Jak działa kanalizacja

Sieć rurociągów odprowadzających ścieki z urządzeń sanitarnych do oczyszczalni tworzy system kanalizacyjny. W przeciwieństwie do pomiaru różnych kątów w stopniach, nachylenie rury kanalizacyjnej jest określone w cm na metr rury.

Woda nie płynie pod górę, dlatego rurociąg jest zamontowany pod zboczem, a dreny poruszają się grawitacyjnie przez rury. Wydawałoby się, że wniosek sugeruje sam: im większe nastawienie, tym lepiej, ale tak nie jest. Odpływy ścieków mają różne wtrącenia: śmieci, tłuszcz, kawałki żywności. Jeśli wszystko to ustali się w rurze, to z czasem przejście będzie całkowicie zatkane, a woda nie będzie mogła przejść do oczyszczalni. System będzie działał dobrze, jeśli wybierzesz optymalną prędkość przepływu ścieków przez rury kanalizacyjne i będzie to zależało od kąta rury. Prędkość 1 m / s jest optymalna dla płynu w kanalizacji swobodnego przepływu. Przy tej prędkości woda zmyje wszystkie ścieki w szamba. System kanalizacyjny sam się oczyści, a blokady mogą wystąpić tylko w nadzwyczajnych przypadkach. Nie będziesz musiał stale z nimi walczyć.

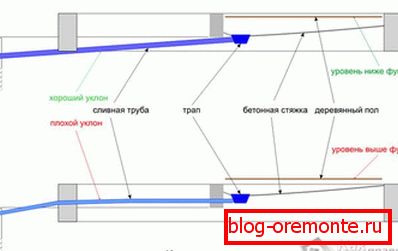

Nachylenie rury jest niewystarczające, co się dzieje w tym przypadku? Woda nie będzie w stanie wypłukać wszystkich ciał stałych, będą się wytrącać i tworzyć zator w rurze kanalizacyjnej.

Nachylenie wolnobieżnego systemu kanalizacyjnego jest duże, ale mogą pojawić się różne problemy:

• prędkość wody będzie wielka, po prostu nie ma czasu na zmywanie ciał stałych i nieczystości;
• duże nachylenie rury może prowadzić do rozerwania wrót wody podczas wyładowywania, a to spowoduje pojawienie się specyficznego zapachu ścieków do pomieszczenia.

Obliczanie nachylenia

Nachylenie rurociągu kanalizacyjnego określa się w centymetrach. Aby lepiej zrozumieć oznaczenie nachylenia rury, rozważ prosty przykład. Nachylenie rury wynosi 0,04 cm, co oznacza, że ​​wysokość suwaka wynosi 4 cm na metr rury kanalizacyjnej. Długość rurociągu wynosi 4 m, co oznacza, że ​​jego dolny punkt znajduje się 16 cm poniżej górnego (4x4 = 16).

Aby określić optymalne nachylenie rurociągu w pomieszczeniu, można obliczyć stopień napełnienia rury. Nie przystępuj do obliczeń matematycznych. Zdolność napełniania gładkich rur z tworzyw sztucznych wynosi 0,5, a dla rur o nierównej powierzchni 0,6.

Te wskaźniki napełnienia rur umożliwiają przepływ płynu przez rury kanalizacyjne w optymalnym tempie.

Wartości rampy

Nachylenie rurociągu zależy od średnicy rury. Istnieją normy nachylenia rury:

• przekrój rury 50 mm, kąt nachylenia 0,03;
• przekrój rury 85-100 mm, kąt nachylenia 0,02.

Standardowe wygięcia urządzeń sanitarnych

• umywalka, usuwanie rur ma średnicę, która wynosi 40-50 mm przy kącie nachylenia 0, 025-0.035;
• muszla klozetowa, rura o przekroju 100 mm służy do usuwania, przechyłu 0, 012-0.02.

Podczas instalacji ścieków o swobodnym przepływie ważną rolę odgrywa wybór nachylenia rur znajdujących się na zewnątrz budynku. Zazwyczaj rury te mają większą średnicę niż rury kanalizacyjne. Podczas instalowania rur o przekroju 150 mm należy obserwować kąt nachylenia 0,008, w wyjątkowych przypadkach 0,007. Jeśli do zewnętrznego montażu ścieków zostanie użyta rura o przekroju 200 mm, ich optymalne nachylenie będzie wynosić 0,007, a minimum 0,005.

Maksymalny dopuszczalny kąt nachylenia zewnętrznych rur kanalizacyjnych wynosi 0, 15. Oznacza to, że kanalizacja nie może działać skutecznie, jeżeli nachylenie rur zewnętrznych przekracza 15 cm na metr swojej długości.

Wybierz właściwe nachylenie - gwarancja sprawnego działania systemu kanalizacji swobodnego przepływu. W przypadku naruszenia norm obliczania i instalacji, wysoka jakość działania systemu jest niemożliwa, będzie stale tworzyć blokady.

Kiedy instalujesz ścieki samodzielnie, ściśle przestrzegaj wszystkich zasad i przepisów, jeśli zatrudniasz pracowników, a następnie upewnij się, że ściśle ich przestrzegają, to będziesz miał doskonale działający system kanalizacyjny w twoim domu.

Wideo

Podsumowując, oferujemy, w celach informacyjnych, obejrzenie filmu na temat zasad układania rur kanalizacyjnych:
