Jednorurowe ogrzewanie prywatnego domu robi to sam

Instalacja systemu grzewczego jest jednym z najważniejszych prac, które są częścią budowy domu. Zanim wykonasz pracę, musisz zdecydować o wyborze schematu. Można wybrać jedną lub dwie rury. Jednorurowe ogrzewanie domu prywatnego jest o wiele łatwiejsze do samodzielnego montażu. Jest prosty, ale niezawodny i wydajny. Co więcej, jego montaż wymaga znacznie mniejszej ilości materiału. Następnie zastanawiamy się, w jaki sposób można stworzyć taki system i jak różni się on od dwururowego i jakie są jego zalety.

Części składowe

Spójrzmy, jak działa ten system.

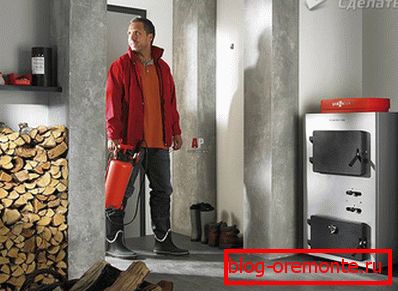

1. Podstawą jest kocioł grzewczy, który ogrzewa chłodziwo. Często wybieraj kotły gazowe. Są proste i niezawodne. W miejscach, w których gaz nie jest dostarczany, można użyć jednostki działającej na paliwie stałym.
2. Elementami grzewczymi są standardowe grzejniki. Przy ich wyborze należy wziąć pod uwagę, że starego radzieckiego żeliwa lepiej nie instalować. Nie są w stanie zapewnić właściwego ogrzewania pomieszczeń i nie spełniają dzisiejszych wymagań. O wiele bardziej wydajne jest stosowanie nowych bimetalicznych grzejników, które szybko się nagrzewają, mają wysoki transfer ciepła i wyglądają znacznie atrakcyjniej.
3. Zbiornik wyrównawczy - niezastąpiony element systemu jednorurowego. Działa jako stabilizator ciśnienia, kontrolujący stopień rozszerzalności chłodziwa. Gdy nośnik jest ogrzewany, jego nadmiar (związany z rozszerzalnością termiczną) dostaje się do zbiornika, zapobiegając nadmiernemu naciskowi układu.
4. Układ rur, czyli dostarczanie ciepła. Można do niego dodać krany spustowe i zawory odcinające.

Jak to działa

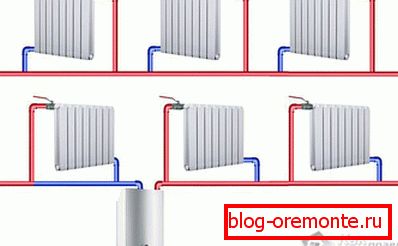

Schemat takiego systemu ogrzewania jest dość prosty. W sercu wszystkiego jest każdy kocioł. Ogrzewa chłodziwo dostarczane przez rurę pochodzącą z kotła. Dlaczego taki schemat nazywa się jednorurową? Ponieważ na całym obwodzie kładzie się jedną rurę, która wychodzi z kotła i wchodzi do niego. W odpowiednich miejscach na wspornikach zainstalowane są grzejniki i podłączone do rury. Nośnik ciepła (najczęściej woda) przemieszcza się z kotła, napełniając pierwszy grzejnik w węźle, następnie drugi i tak dalej. Na końcu woda powraca do punktu początkowego i cykl się powtarza. Istnieje ciągły proces cyrkulacji.

Należy zauważyć, że po zebraniu takiego schematu można napotkać jedną trudność. Ponieważ szybkość przesyłu chłodziwa może być niewielka, może wystąpić utrata temperatury. Dlaczego? Jeśli mówimy o systemie dwururowym, to zasada jego działania jest następująca: woda przepływa do baterii przez jedną rurę, z niej przez drugą. W tym przypadku jego ruch przechodzi natychmiast przez wszystkie grzejniki i nie ma strat ciepła.

W systemie z jedną rurą, płyn chłodzący stopniowo wchodzi do wszystkich akumulatorów i przechodząc przez nie traci temperaturę. Więc jeśli na wyjściu z kotła temperatura nośnika wynosiła 60? C, przechodząc przez wszystkie rury i grzejniki, można zmniejszyć do 50 ° C. Co robić w tym przypadku? Aby przezwyciężyć takie wahania, możliwe jest zwiększenie pojemności cieplnej akumulatorów na końcu łańcucha, zwiększenie ich wymiany ciepła lub zwiększenie temperatury w samym kotle. Wszystko to jednak prowadzi do dodatkowych kosztów, które są nieopłacalne i powodują, że koszt ogrzewania jest droższy.

Aby pozbyć się tego problemu bez wysokich kosztów, musisz zwiększyć prędkość chłodziwa przez rury. Można to zrobić na dwa sposoby:

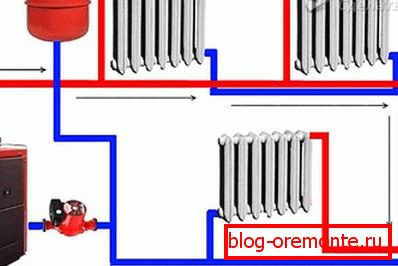

Umieść pompę cyrkulacyjną. Dzięki temu można znacznie zwiększyć prędkość wody w systemie. W takim przypadku straty ciepła na wylocie zostaną znacznie zmniejszone. Maksymalna strata może wynosić kilka stopni. Takie pompy są zasilane energią elektryczną. Należy zauważyć, że w przypadku domów wiejskich, w których często odcina się prąd elektryczny, opcja ta nie będzie idealna.

Zainstalować kolektor przyspieszający. Jest to prosta prosta rura, dzięki której woda przechodząca przez nią zyskuje dużą prędkość. Następnie płyn chłodzący w układzie z naturalną cyrkulacją powoduje, że koło jest szybsze, co rozwiązuje również problem utraty ciepła. Szczególnie dobrze jest stosować taką metodę w wielopiętrowym budynku, ponieważ w jednopiętrowym budynku o niskich sufitach praca będzie nieskuteczna. Dla prawidłowego funkcjonowania kolektora jego wysokość powinna być większa niż 2,2 m. Należy wiedzieć, że im wyższy kolektor przyspieszający, tym szybciej, bardziej efektywnie i ciszej ruchu w rurociągu.

W takim systemie musi być zbiornik wyrównawczy, który lepiej jest zainstalować na górze. Działa jako stabilizator, kontrolujący wzrost objętości płynu chłodzącego. Jak to działa? Po podgrzaniu zwiększa się objętość wody. Nadwyżki te trafiają do zbiornika, zapobiegając nadmiernemu wzrostowi ciśnienia. Kiedy temperatura spada, objętość maleje i ze zbiornika wyrównawczego płynie z powrotem do sieci grzewczej.

To jest cała zasada jednorurowego systemu grzewczego. Jest to zamknięta pętla, która obejmuje kocioł, główne rury, grzejniki, zbiornik wyrównawczy i elementy obiegające wodę. Odróżnia wymuszony obieg, gdy cała praca jest wykonywana przez pompę, i naturalne, w którym zamontowany jest górny kolektor. Różnica w tej konstrukcji polega na tym, że nie zapewnia ona rury odwróconej, przez którą chłodziwo jest zawracane do kotła. Druga połowa tego układu nazywa się powrotem.

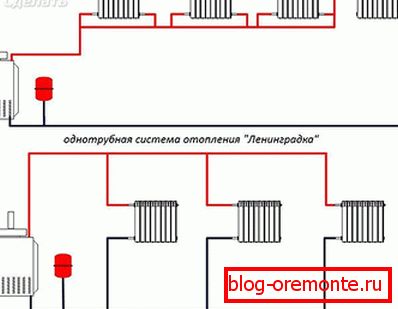

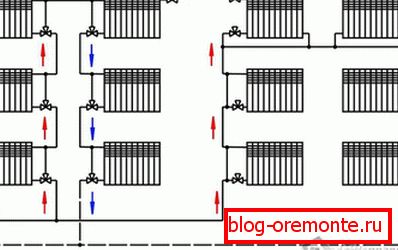

Jeden system rur może mieć dwa typy, w zależności od instalacji: poziomy i pionowy.

Mocne i słabe strony

Aby określić, jakiego systemu potrzebujesz, rozważ zalety i wady systemu jednorurowego.

Zalety:

• Jedyny system rur jest zamontowany wokół obwodu budynku, może być ukryty w podłodze lub w ścianach.
• Dzięki temu systemowi możliwe jest układanie rurociągu pod otworami drzwiowymi, zmniejsza się ilość materiału zużywalnego i koszt całej konstrukcji.
• Możesz stopniowo łączyć urządzenia grzewcze, a także osadzać inne elementy obiegu grzewczego: ogrzewanie podłogowe, podgrzewane wieszaki na ręczniki lub grzejniki. Dzięki równoległemu lub szeregowemu sposobowi łączenia stopień ogrzewania akumulatorów jest regulowany.
• Możliwość łączenia kilku rodzajów kotów. Możesz zainstalować kocioł gazowy, elektryczny lub na paliwo stałe. Jeśli się rozłączysz, po prostu włącz drugą.
• Kierunek przepływu wody do miejsca, w którym będzie bardziej opłacalny dla mieszkańców domu. Na przykład, na początku możliwe jest skierowanie strumienia gorącego do pokoju dziecięcego, gdzie wymagane jest więcej ciepła lub po zawietrznej stronie budynku.
• W przeciwieństwie do systemu dwururowego, przy wyborze rur o dużej średnicy mogą one służyć jako rejestry, a także wytwarzać ciepło. Z tego powodu obwód budynku, ściany i narożniki nie zamarzają.
• Nawet po zakończeniu wszystkich prac można dodatkowo osadzić i zainstalować więcej grzejników.
• Minimalne zużycie materiałów i wydajność.
• Łatwy montaż i naprawa.

Ale z takimi zaletami, system ten ma pewne wady i wady, które należy również zauważyć:

• Jeśli nie zostanie zaobserwowane wymagane nachylenie, mogą wystąpić zamknięcia powietrza, które zmniejszają przenoszenie ciepła.
• Po długim okresie niepracującym, na przykład w lecie, musi on zostać uruchomiony na długi czas.
• Podczas wykonywania prac remontowych w budynku wielopiętrowym nie będzie możliwe odłączenie jednego piętra, konieczne będzie odłączenie całego budynku.
• Podczas pracy może wystąpić utrata ciepła.

Powinno to być znane, zanim zaczniesz instalować system ogrzewania prywatnego domu.

Jak zrobić

Jeśli robisz wszystko od zera, musisz zadbać o dostępność takich materiałów:

• kocioł grzewczy;
• pompa obiegowa;
• zbiornik wyrównawczy;
• rury tulejowe Ø25 mm i rury Ø20 mm w celu podłączenia grzejników (dowolny materiał może być wybrany: stal, plastik, miedź, wzmocniony polietylen);
• złączki do łączenia kolanek z grzejnikami;
• Wymagana liczba grzejników, uszczelek i wtyczek;

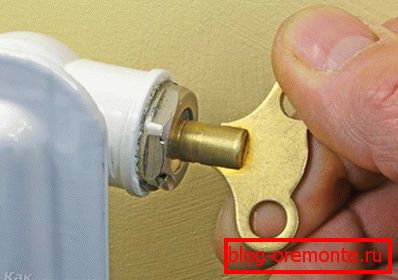

• Żurawie Mayevsky, dzięki którym można usunąć powietrze z każdego grzejnika;
• filtr, który zostanie zainstalowany przed kotłem w celu uzdatnienia wody.

Kolejna sekwencja prac wygląda następująco:

1. Musisz wybrać miejsce i zainstalować kocioł i filtr. Rura przychodząca lepiej wybrać metal.
2. Następnie zamontowany jest komin. Podłączenie do komina jest lepsze, aby wykonać falistą rurę metalową.
3. Teraz musimy zrobić rurociąg. Rury układane są wzdłuż obwodu całego domu. Ważne jest, aby schemat podłączenia był już dostępny, ponieważ podczas instalacji konieczne jest natychmiastowe zamontowanie opraw w miejscach, w których staną grzejniki. W najniższym punkcie instalacji zamontowany jest zawór spustowy, przez który obieg grzewczy może być napełniony wodą lub spuszczony. Podczas układania rurociągu ważne jest, aby wytrzymać w pewnym stopniu: w przypadku obiegu z naturalną cyrkulacją wynosi on 3? -5 ?, gdy porusza się w sposób wymuszony (za pomocą pompy) - 10 mm na 1 metr rury.
4. Rurociąg wzdłuż całego obwodu musi być przymocowany do ściany, aby wyeliminować ugięcia i gromadzenie się powietrza. Do tego możesz użyć klipów.

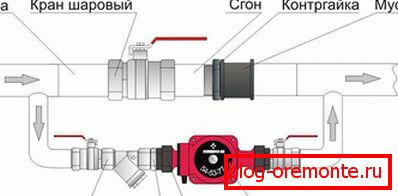

5. W wybranym miejscu umieść pompę. Jest cięty w głównej rurze w miejscu, w którym znajduje się gniazdo w pobliżu. Powinieneś wiedzieć, że pompa, w zależności od producenta, pracuje bezawaryjnie w temperaturze nie wyższej niż 60 ° C, dlatego położenie na rurze powrotnej w pobliżu kotła będzie optymalne.
6. Teraz czas na zainstalowanie zbiornika wyrównawczego. Zwykle montuje się go w pobliżu kotła, na wysokości większej niż 1,5 m.

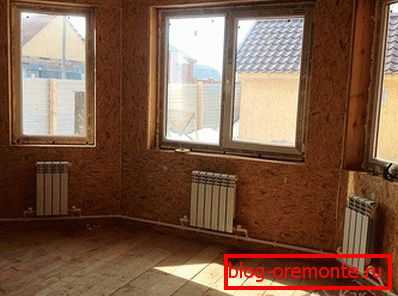

7. Pozostaje tylko zainstalować i podłączyć grzejniki. W odpowiednim miejscu są one ustalane za pomocą nawiasów. Aby zapewnić cyrkulację powietrza, nie muszą być instalowane wyłącznie pod parapetem, podłogą i ścianą tuż obok. Ważne jest zachowanie niewielkiej odległości.
8. Po instalacji grzejniki są podłączone zgodnie ze schematem. Na tym etapie zainstalowane są krany Mayevsky'ego, nakładające się krany i wtyczki.
9. Pozostaje tylko wykonać test ciśnieniowy, aby sprawdzić system pod kątem szczelności połączeń i rozpocząć ogrzewanie.

Jeśli masz dwupiętrowy dom, wszystko odbywa się w ten sam sposób, ale tylko jedna rura wychodzi z kotła na drugie piętro, przechodzi po obwodzie i ponownie opada.

To wszystko, jak widać, jednorurowy system grzewczy jest stabilny, wydajny i łatwy w instalacji. Może być stosowany zarówno w budynkach jednokondygnacyjnych, jak i wysokich. Zaoszczędzisz pieniądze na instalacji i zapewnisz sobie ciepło, które ogrzeje Cię w mroźne zimowe dni.
