Kocioł do kąpieli własnymi rękami

Jednym z ważnych atrybutów kąpieli jest kocioł. Współczesne kotły pracują na różnych źródłach paliwa, co decyduje nie tylko o jakości pracy, ale także o kosztach samej aparatury i jej konserwacji. Możesz wykonać takie urządzenie lub przynajmniej sam możesz je zainstalować, oszczędzając w ten sposób bardzo dużo. W tym artykule porozmawiamy o tym, jak zrobić to z rury (metal), rozważyć opcje instalacji, a także dostarczyć diagramy, rysunki, zdjęcia i instrukcje wideo.

Rodzaje kotłów

W zależności od rodzaju stosowanego paliwa wszystkie znane konstrukcje kotłów (piece metalowe) do kąpieli są obecnie podzielone na następujące klasy:

• jednostki gazowe;
• elektryczne;
• praca na paliwach stałych;
• пиролизные;
• praca na paliwie płynnym (Diesel).

Produkcja kotła gazowego, który jest najbardziej ekonomiczną opcją dla wszystkich wymienionych, jest możliwa tylko wtedy, gdy gaz został już dostarczony do Twojej witryny.

Cechą takich urządzeń jest to, że podczas pracy prawie nie emitują żadnego zapachu lub palenia i nie wymagają przygotowania zapasów paliwa przez cały rok.

Niewątpliwą zaletą urządzeń elektrycznych jest brak jakichkolwiek niebezpiecznych odpadów i możliwość obejścia się bez systemów wentylacyjnych. Te kotły dbają również o dostępność długoterminowych zapasów paliwa; ale przy takim wyborze nie powinniśmy zapominać o stałym wzroście kosztu zużytej przez nie energii elektrycznej.

Kotły na paliwa stałe są zdolne do utrzymania zarówno samego procesu spalania, jak i wymaganej temperatury ogrzewania przez długi czas. Ale w przeciwieństwie do swoich gazowych i elektrycznych odpowiedników, nie mogą działać w sposób ciągły i muszą regularnie ładować nowe partie paliwa.

Piroliza i kotły na paliwo ciekłe są z reguły wykonywane według złożonych schematów technologicznych i prawdopodobnie nie zostaną wdrożone w normalnych warunkach życia. Tylko trzy pierwsze z rozważanych przez nas rodzajów konstrukcji grzewczych nadają się do niezależnej produkcji. Proponujemy rozważenie najpowszechniejszej wersji urządzenia na paliwo stałe, które dzisiaj działa na konwencjonalnym drewnie.

Budowa

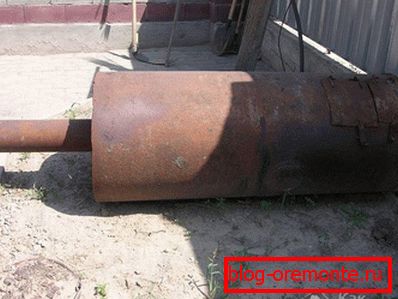

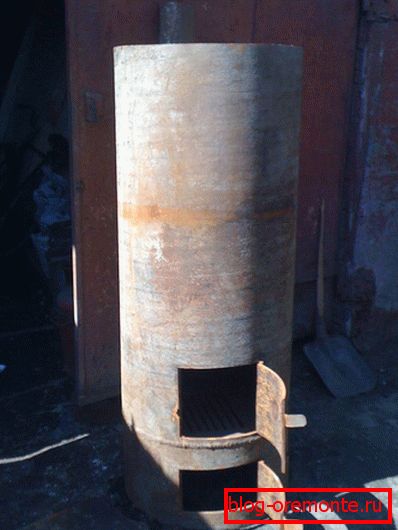

Na początek należy zaopatrzyć się we wszystko, co niezbędne do zamontowania takiego kotła z wyposażeniem i narzędziami. Będziesz potrzebował spawarki i "szlifierki" z narzędzia, a jako początkowego pustego może użyć 200-litrowej metalowej beczki (wersja pozioma). Aby wyposażyć kocioł pionowy, trzeba będzie podnieść odcinek grubościennej rury o średnicy około 50 cm i długości około półtora metra. Urządzenie wykonane z takiego materiału może ogrzać pomieszczenie o powierzchni do 10 metrów kwadratowych.

Rozważ tę opcję bardziej szczegółowo.

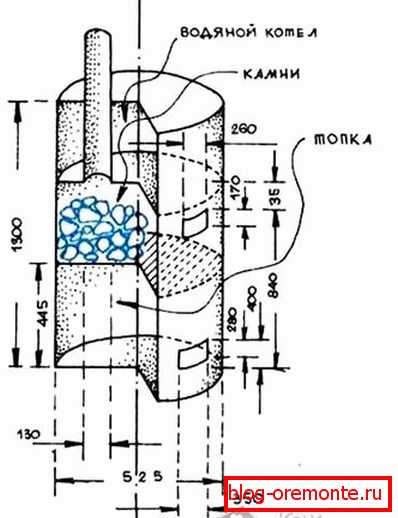

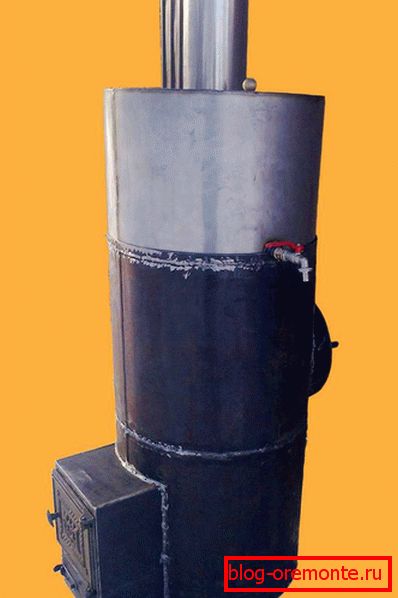

Cała rura jest podzielona na trzy części, z których każda reprezentuje pewną jednostkę funkcjonalną pieca, stosowaną zgodnie z przeznaczeniem. Najniższa i znajdująca się nad nią część przestrzeni rury jest używana pod paleniskiem i kamieniem. Zapewniają wymagany tryb pracy kotła i stwarzają warunki do jego normalnego funkcjonowania. W części podgrzanej kęsiska z wodą (cysterną) używana jest ta część kęsu, która znajduje się na samej górze (nad piecem i stoker).

Najniższe odcinki rury (dmuchanie, palenisko i grzałka) są wyposażone w przegrody, na których zawieszone są specjalne kraty - ruszty kratowe, swobodnie sprzedawane w specjalistycznych sklepach do odlewania w piecach. Sekcja grzejnika jest wypełniona małymi owalnymi kamieniami, których struktura pozwala na "utrzymywanie" ciepła przez długi czas.

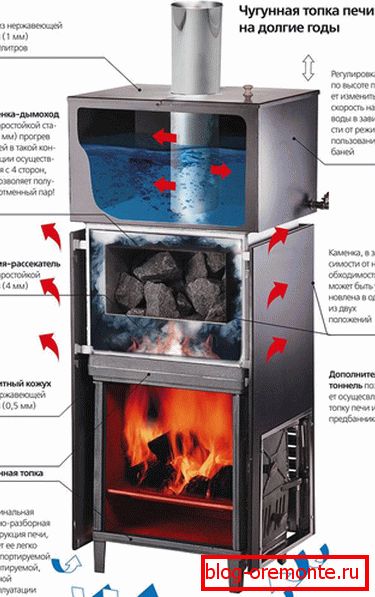

W piecu pionowym komora służąca jako zbiornik ciepłej wody jest ustawiona bezpośrednio nad grzejnikiem. W tym celu inna partycja jest zamontowana bezpośrednio nad nią, która jest dnem tego przedziału.

W tym przegrodzie należy przewidzieć specjalny otwór na rurę kominową, przesunięty bliżej tylnej ściany kotła. Z góry przedział ten ma przegrodę z otworem na komin, który pokrywa tylko część zbiornika. Pozostała niepokryta część przegrody służy jako otwór do nalewania wody i jest dostarczana ze specjalną osłoną.

Instalacja

Montaż kotła powinien rozpocząć się od przygotowania fundamentu; moc tego ostatniego zależeć będzie od tego, czy planujesz go zamurować, czy nie. Będziesz potrzebował tej wykładziny tylko wtedy, gdy przyzwyczaisz się do pary w kilku "wizytach" i chcesz, aby ciepło pozostało w łaźni parowej tak długo, jak to możliwe.

Podstawa kotła jest wykonana z cegieł ogniotrwałych, które umieszcza się na uprzednio przygotowanym miejscu w dwóch rzędach, a następnie wlewa do gotowej mieszanki betonowej. Wielkość terenu pod fundament i jego usunięcie ze ścian łaźni parowej zależy również od tego, czy zamierzasz wykonać okładzinę z cegły.

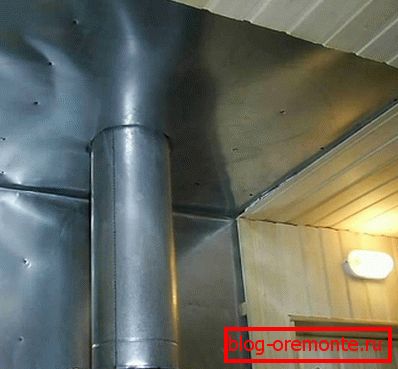

Aby bezpieczna eksploatacja kotła metalowego zainstalowanego w łaźni parowej, ściany w obszarze jego lokalizacji powinny być pokryte warstwą materiału ogniotrwałego (np. Isover). Miejsca układania rury kominowej przez drewniane elementy konstrukcji wanny należy zabezpieczyć specjalnym materiałem ogniotrwałym (azbestem).

Wideo

W poniższym wideo zobaczysz przykład pieca do kąpieli z kotłem do podgrzewania wody:
