Ogrzewanie wiejskiego domu zrób to sam

Obecność rozległego systemu ogrzewania w domu jest uważana za najważniejszy warunek dla zapewnienia wymaganego komfortu i przytulności w nim. W tym przypadku kwestie związane z wyborem i przygotowaniem systemu grzewczego są zwykle opracowywane podczas tworzenia projektu przyszłego budynku.

W tym artykule rozważymy system ogrzewania pomieszczeń, który nazywa się wodą. Ta metoda ogrzewania pomieszczeń jest stosunkowo prosta i bardziej wydajna niż tradycyjne ogrzewanie piecowe lub parowe.

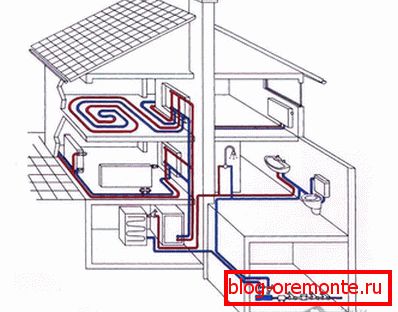

Układ systemu grzewczego

Przed przystąpieniem do przygotowania projektu ogrzewania wiejskiego domu własnymi rękami, musisz dokładnie zapoznać się z urządzeniem systemu jako całości, a także z jego głównymi elementami.

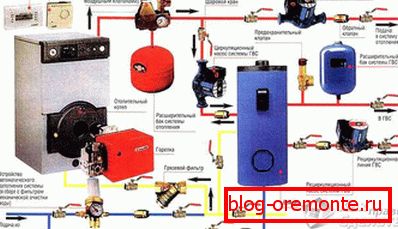

Klasyczny obieg grzewczy zawiera następujące elementy:

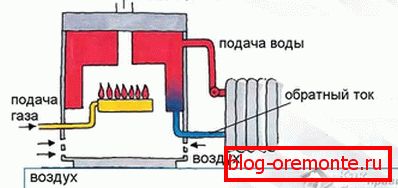

• kocioł grzewczy, który jest zbiornikiem z chłodziwem, który jest ogrzewany w taki czy inny sposób (gaz, elektryczny itp.);
• rozbudowana sieć rurociągów cyrkulujących chłodziwo przez obieg wody;
• elementy grzejne (na przykład grzejniki i "ciepłe podłogi" rurociągów);
• zbiornik wyrównawczy wymagany do skompensowania nadmiernego ciśnienia w obiegu wody.

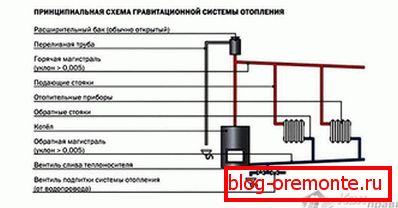

Podczas pracy kotła grzewczego, płyn w nim (przeciw zamarzaniu lub woda) jest ogrzewany do określonej temperatury i jest kierowany przez rurociąg do rozległej sieci grzejników. Po zakończeniu pełnego cyklu cyrkulacji schłodzona ciecz pod wpływem różnicy ciśnień dostaje się do kotła, gdzie ponownie się nagrzewa i ponownie przepływa do obwodu. Wymagany spadek ciśnienia powstaje z powodu różnicy temperatur między ogrzewanym a zimnym przepływem chłodziwa, dzięki czemu ochłodzona ciecz wychodząca z akumulatorów spada do kotła i wypiera gorącą wodę w pionie.

Samodzielna produkcja systemu ogrzewania prywatnego domu jest możliwa tylko wtedy, gdy posiadasz pewne umiejętności w pracy ze sprzętem technologicznym danej klasy. Ostateczna instalacja domowego systemu grzewczego przeprowadzana jest zgodnie z zaleceniami podanymi w poniższych sekcjach.

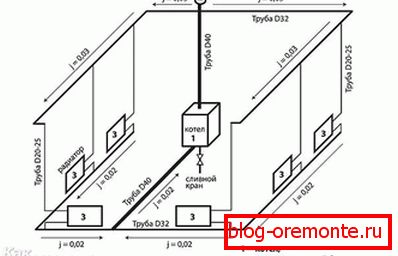

Schemat ogrzewania wody

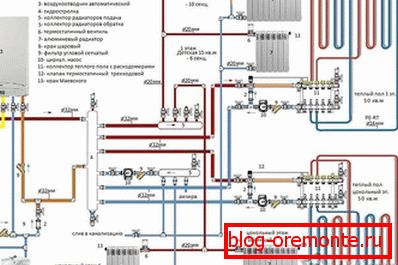

Rozważany system grzewczy zawiera w swoim składzie dwa wzajemnie połączone obwody chłodzące. Jeden z nich jest przeznaczony do dostarczania ciepłej wody, a drugi - do spuszczania schłodzonego płynu (tzw. "Powrót").

System poduszek do budowy systemu dwururowego obejmuje instalację rur z zimnym chłodziwem na tym samym poziomie, co baterie. Zgodnie z tym programem "zwrot" jest z reguły położony na poziomie podłogi lub nieco niższy. W przypadku podziemnego układu rur instalacja jakichkolwiek elementów łączących (np. Łączników) jest niedopuszczalna z powodu ograniczonego dostępu do kanału. Ponadto takie rury powinny być dodatkowo izolowane.

Rury gorącej wody są zwykle układane w górnej strefie pomieszczenia (w odległości około pół metra od sufitu).

Aby poprawić sprawność działania całego systemu jako całości, do jego składu wprowadzany jest tak zwany zbiornik rozszerzający, który przyspiesza nagrzewanie nośnika. Parametry techniczne zbiornika wyrównawczego zależą od wybranego schematu ogrzewania i od objętości ogrzewanego pomieszczenia. Dla domu wiejskiego wystarcza zbiornik o pojemności 20-30 litrów, położony na wysokości około 3 metrów nad kotłem grzewczym.

Funkcje instalacji

Instalacja systemu grzewczego jest niemożliwa bez następujących warunków:

1. Aby utrzymać wymaganą różnicę temperatur w układzie, główny pion powinien być dobrze izolowany, co znacznie zmniejszy straty ciepła zużywanego do ogrzewania powietrza.
2. Warunkiem bezproblemowego funkcjonowania systemu jest niezmienność napełniania chłodziwem wszystkich jego gałęzi; jednocześnie różnica temperatur między cieczą w pionie a rurą powrotną powinna wynosić co najmniej 25 ° C.
3. W celu zapewnienia efektywnego obiegu wody w instalacji należy znormalizować odległość między kotłem grzewczym a akumulatorami (co najmniej 3 metry wysokości). Właśnie dlatego kocioł znajduje się często w piwnicy.
4. W przypadku braku piwnicy w domu kocioł można umieścić na parterze. Powinien jednak znajdować się poniżej poziomu umieszczenia baterii grzewczych o około 10-20 cm.

Efektywne działanie instalacji grzewczej typu, który rozważamy, jest możliwe tylko przy odległościach do 20-30 metrów. Przy mniejszych odległościach między grzejnikami i kotłem zaleca się stosowanie rur o większej średnicy.

Porady ekspertów

Ogrzewanie wiejskiego domu własnymi rękami powinno być wyposażone w następujące zalecenia:

1. Wszystko, co niezbędne do złożenia sprzętu systemowego, a także złączki i adaptery muszą być przygotowane wcześniej i umieszczone zgodnie z wybranym schematem ogrzewania. W zestawie urządzeń grzewczych muszą być obecne następujące elementy:

• Grzejniki do ogrzewania pomieszczeń;
• kocioł grzewczy;
• system rurociągów;
• akcesoria pomocnicze (wtyczki, złączki, zawory, zawory itp.).

Zalecamy przeczytanie:

• jak zrobić pompę ciepła własnymi rękami;
• jak zrobić kocioł do pracy własnymi rękami.

Wideo

Analiza błędów instalacji grzejników:

Jak można urządzić kotłownię w wiejskim domu, można zobaczyć na przykład:
