Ogrzewanie wodne w prywatnym wiejskim domu

Ogrzewanie w prywatnym domu odgrywa ważną rolę, ponieważ w takim budynku można mieszkać przez cały rok. Aby wykonać taką pracę, konieczne jest przeprowadzenie projektu, który można następnie zorientować podczas pracy.

Zasada działania

Zgodnie z zasadą działania systemy grzewcze są podzielone na obowiązkowe i naturalne. W przypadku zwykłej dostawy chłodziwa proces odbywa się zgodnie z prawami fizyki, w przeciwnym razie pompa jest dostarczana w obwodzie konstrukcji.

Naturalny ruch chłodziwa odbywa się zgodnie z zasadą - ciepła woda po podniesieniu się kotła, schłodzeniu - spływa na dno układu. W rzeczywistości cyrkulacja odbywa się zgodnie z prostymi prawami: podgrzana woda po przejściu kotła przez rury grzewcze, dociera do baterii, przekazuje ciepło do pomieszczeń poprzez ich powierzchnię i wraca do kotła w stanie schłodzonym, aby powtórzyć obwód. Jeśli ogrzewanie planowane jest za pomocą pompy, która wykona wymuszoną cyrkulację, należy ją zainstalować w punkcie powrotu zimnej wody do kotła grzewczego.

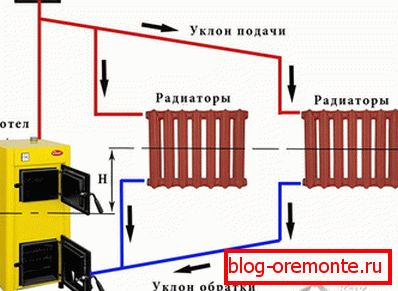

Aby zapewnić działanie systemu z naturalnym obiegiem, konieczne jest przestrzeganie pewnych zasad:

• punkt instalacji zbiornika wyrównawczego znajduje się nad grzejnikami;
• rura powrotna w jej najniższym punkcie znajduje się pod urządzeniami grzewczymi;
• Konieczna jest różnica między górnymi i dolnymi rurociągami;
• podczas instalacji rury zasilające i powrotne mają inną średnicę. Rura zasilająca musi mieć duży przekrój.
• Rurociąg ułożony pod zboczem. Z tego powodu woda porusza się grawitacyjnie ze zbiornika wyrównawczego do grzejników i dalej do kotła.

Wśród zalet naturalnego obiegu można wyróżnić niezależność od czynników zewnętrznych. Ponadto nie będzie potrzeby zakupu drogiego sprzętu pompującego, którego działanie spowoduje wzrost ciśnienia, przez co konieczne będzie zainstalowanie zaworów bezpieczeństwa.

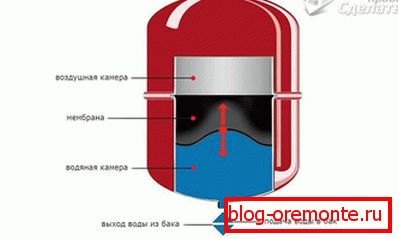

Należy podkreślić, że ustawione ogrzewanie może być zarówno otwarte, jak i zamknięte. W pierwszym przypadku powietrze ma możliwość kontaktu z czynnikiem grzewczym. W systemie zamkniętym jest to wykluczone. Dzięki temu tlen nie dostaje się do chłodziwa, co przyczynia się do zwiększenia trwałości elementów metalowych.

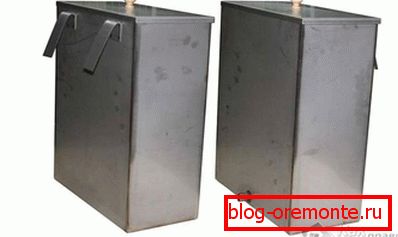

W wersji otwartej powietrze znajduje się w zbiorniku wyrównawczym, więc ciśnienie w układzie jest równe atmosferycznemu.

Należy zauważyć, że otwarta sieć z naturalną zasadą cyrkulacji wody wyróżnia się bezpieczeństwem i prostotą. A dla urządzenia zamkniętego cyklu ogrzewania domów wiejskich, ten system może zadowolić właścicieli. Co więcej, z biegiem czasu łatwo jest przekształcić ją w obowiązkową, jeśli jest taka potrzeba.

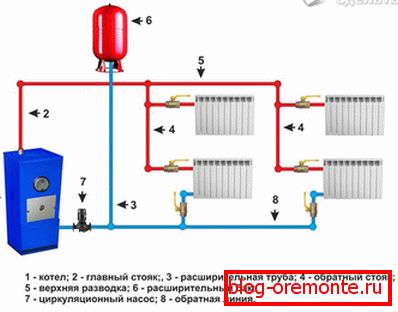

Aby to zrobić, należy zainstalować pompę do obiegu i, jeśli to konieczne, wymienić zbiornik wyrównawczy.

Zastosowanie schematu i ogrzewanie kotła

Podczas instalacji systemu grzewczego zawsze będzie istniała kwestia wyboru systemu - jednorurowy lub dwururowy. Pierwsza opcja przewiduje sekwencyjne połączenie grzejników, w których woda, gdy przechodzi przez rurociąg, stopniowo uwalnia ciepło przez akumulatory i chłodzi. W drugim wariancie grzejniki są niezależne od siebie, a zatem stopień ich ogrzewania jest w przybliżeniu taki sam.

System jednoprzewodowy jest znacznie prostszy i tańszy niż alternatywny. Dotyczy to użytych materiałów, kosztów i instalacji.

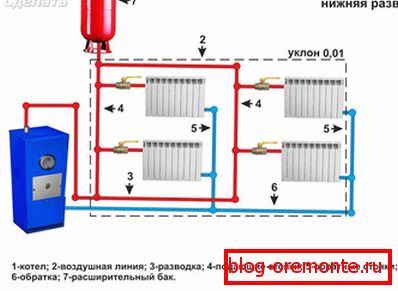

System dwururowy ma inne zalety. Jest odpowiedni dla różnych warunków, dlatego jest bardziej wszechstronny niż poprzedni. Ponadto ogrzewanie jest bardziej wydajne.

Jednym z decydujących momentów w instalacji systemu grzewczego jest dobór i instalacja kotła grzewczego. Powinien on wykorzystywać paliwo, które jest najbardziej odpowiednie dla niektórych ocen dla danego regionu. Może to być gaz, paliwo stałe, elektryczność. Cena tych zasobów w różnych regionach jest różna. Ponadto konieczne jest uwzględnienie wymiarów pomieszczeń, materiału mieszkania, pasa klimatycznego i geograficznego.

Najbardziej popularne ogrzewanie wody, ponieważ nadaje się do ogrzewania różnych budynków z różnych materiałów. Ważne jest tylko, aby poprawnie obliczyć system w określonych warunkach, wtedy zamontowana sieć wydzieli ciepło w maksymalnej ilości.

Zgromadzenie

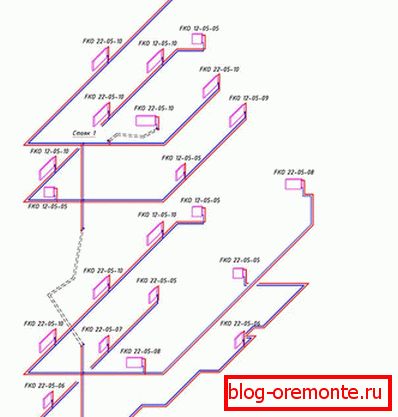

Przed przystąpieniem do instalacji konieczne jest wykonanie projektu w formie schematu aksonometrycznego, na którym należy zastosować okablowanie i wskazać wszystkie elementy konstrukcyjne.

Przy obliczaniu dla 3 m² powierzchni jedna część grzejnika powinna spaść. Mogą występować nieprzewidziane problemy w sieci, więc musisz dodać 20% do obliczonego wskaźnika. System będzie działał bardziej niezawodnie.

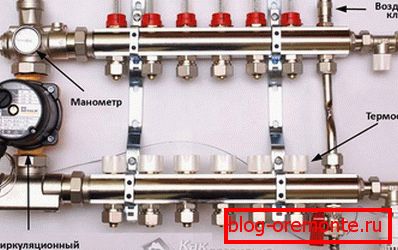

• Instalacja rozpoczyna się od prac przygotowawczych. Można to przypisać strugom otworów w rurach w przegrodach i wykańczających nisze, w których zostaną zainstalowane baterie. Następnie rysuje się linie zasilające i powrotne, instalowane są części i komponenty przewidziane przez projekt. Jeśli zostanie pomyślane ogrzewanie poddasza, należy zainstalować dystrybutory kolektorów.

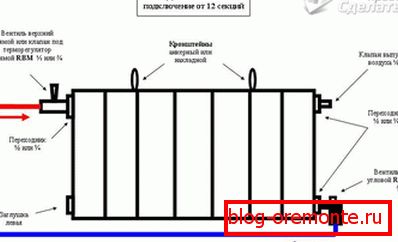

• Następnym krokiem jest zamontowanie grzejników. Aby zapewnić bardziej wydajną pracę, za bateriami materiał z folii jest przymocowany do ściany, aby skierować część strumienia cieplnego do pomieszczenia. Krany, krany i złączki są podłączone do akumulatorów. Przygotowane rury łączy się za pomocą spłuczek i kształtek. Główne rurociągi są połączone z grzejnikami, kotłem grzewczym, innymi elementami sieci i, jeśli to konieczne, z pompą.
• Jeśli cyrkulacja jest naturalna, wówczas wszystkie kurki otwierają się, a sieć jest wypełniona wodą, podczas gdy powietrze jest wypierane ze zbiornika wyrównawczego. Po napełnieniu systemu wodą, ta ostatnia zaleje zbiornik do pewnego punktu.

Woda w napełnionym systemie powinna stać około pół godziny. Jeśli są przecieki, muszą zostać wyeliminowane.

Na końcu kocioł jest włączony, woda jest podgrzewana do 70 ° C, a sieć jest ponownie sprawdzana. Jeśli nie ma wycieków, a system działa zgodnie z oczekiwaniami, możemy założyć, że praca się skończyła.
