Pasowanie kotła grzewczego własnymi rękami

Podłączenie kotła grzewczego jest obowiązkową procedurą, która będzie wymagana, jeśli sam zdecydujesz się na instalację całego systemu. Ten artykuł pomoże rozwiązać wiele niuansów i uwzględnić możliwe pułapki. Powinien zajmować się różnymi schematami i rozwiązaniami.

Co to jest?

Mówiąc najprościej, jest to sekwencja działań, która obejmuje obliczanie i łączenie różnych komponentów. Jest to konieczne, aby zapewnić, że cały system działa sprawnie i że kocioł może pracować z najwyższą możliwą wydajnością. Przyczyni się to do wysokiej efektywności i ekonomicznego zużycia energii.

Kompasowanie

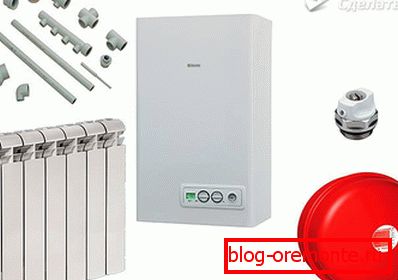

Zestaw komponentów będzie zależeć od wybranego typu systemu:

• krążenie naturalne lub grawitacyjne;
• wymuszony obieg;
• mieszane.

W przypadku pierwszej opcji będzie to następujące:

• Kocioł. To jest serce całego mechanizmu. To on, ogrzewając płyn, zmusza go do działania zgodnie z prawami fizyki - aby wznosić się w górę i przechodzić przez cały kontur. Potem, ochładzając się, wraca do pierwotnego punktu. Dla opcji naturalnej cyrkulacji używane są urządzenia do ogrzewania podłogowego.
• Rury. Dla takiego rozwiązania istotne będą rury metalowe o dużej średnicy (w niektórych przypadkach rura zasilająca może być 2 ".) Ważne jest, aby nie było żadnego oporu głównego dla swobodnego obiegu wody.
• Zbiornik wyrównawczy. Może być albo otwarty - w kontakcie ze środowiskiem - albo zamknięty - nie ma kontaktu z powietrzem. Nie stosuje dodatkowych membran, ponieważ nie ma potrzeby utrzymywania ustawionego ciśnienia. Jest zamontowany w najwyższym punkcie całego systemu.
• Baterie. Można stosować zarówno grzejniki żeliwne, jak i stalowe.
• Crane Mayevsky. Pożądane jest, aby był zainstalowany na wszystkich bateriach tam, gdzie jest taka potrzeba. W takim przypadku w dowolnym momencie możliwe będzie odprowadzenie powietrza z akumulatora.
• Okucia Najczęściej używane narożniki, trójniki, kolanka i inne łączniki gwintowane lub spawane z metalu.

Zaletami takiego systemu są łatwość instalacji, dostępność wszystkich komponentów, możliwość samodzielnego montażu. Wady obejmują znaczne wymiary komponentów, co znacznie wpływa na wygląd. Drugą stroną monety jest obojętność lub powolne rozgrzewanie całego okablowania.

W przypadku systemów z wymuszonym obiegiem elementy będą wyglądały następująco:

• Kocioł. W takim przypadku możesz użyć dowolnej opcji. Wiązanie jednostki ściany jest zasadniczo podobne, ale zawiera dodatkowe elementy. Również ten typ grzejnika jest wyposażony w dodatkowe systemy ochronne.
• Rury. Dzięki tej implementacji możliwe jest stosowanie zarówno metalu, jak i wszystkich rodzajów odpowiednich produktów z tworzyw sztucznych.
• Zbiornik wyrównawczy. Tutaj jest typu membranowego. Wewnątrz jest "gruszka", pozwala to utrzymać ciśnienie wewnątrz wszystkich obwodów na tym samym poziomie. Zwykle instalowane w pobliżu sprzętu.
• Grzejniki. Można zastosować te same opcje, co w poprzednim schemacie. Stal będzie bardziej ekonomiczna. Zawierają mniejszą ilość wody, więc jej ogrzewanie jest szybsze i zużywa się mniej paliwa.
• Crane Mayevsky. Instalacja przebiega tak samo, jak w poprzedniej wersji. Ponadto można zainstalować zawór odpowietrzający, który automatycznie usuwa go z obwodów.
• Kształtki są dobierane w zależności od tego, która rura jest używana do instalacji.
• Pompa cyrkulacyjna. Zazwyczaj jest już zainstalowany w urządzeniu grzewczym. Jeśli za pomocą kolektora jest wiele obwodów, montowane są dodatkowe jednostki.

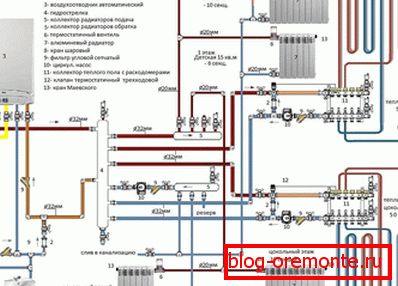

• Strzałka hydrauliczna. Jest to bardzo ważny element, który pozwala stworzyć równowagę pomiędzy różnymi konturami w układzie promieniowym. Został zaprojektowany w celu wyrównania ciśnienia i zapewnienia terminowego dostarczania gorących mediów w każdym punkcie.
• Manometr. Zwykle obecny we wszystkich nowoczesnych urządzeniach. Jeśli nie, to jest zainstalowany obok grzejnika. Jest to konieczne, aby kontrolować stałość ciśnienia w całym systemie.

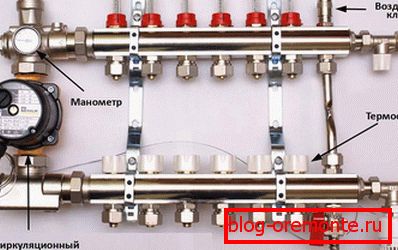

• Kolekcjoner. Na elemencie, z którego przewody różnych obwodów, przepływ płynu chłodzącego.

Pozytywne aspekty tego układu to wysoki wskaźnik ogrzewania całego płynu chłodzącego, bardziej ekonomiczne zużycie gazu lub energii elektrycznej. Dzięki tej opcji możliwe jest zwiększenie długości konturów w celu przeprowadzenia instalacji podłogi podgrzewanej wodą. Wadami są zazwyczaj wysokie koszty pracy, pewne trudności w obsłudze i niemożność funkcjonowania przy braku energii elektrycznej.

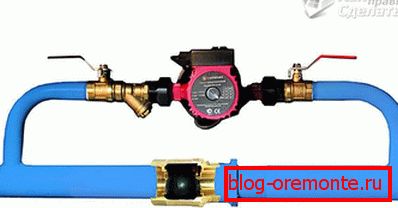

W systemie mieszanym obieg można przeprowadzić na dwa sposoby. Pompa tnie równolegle do obwodu głównego, nie otwierając go. Dwa żurawie są zainstalowane na liniach zasilających urządzenia, aby je odciąć w dowolnym momencie, a także jeden mechanizm blokujący na głównej rurze pod nim. Ten zawór jest wyłączany, gdy pompa pracuje. Jeśli chcesz, aby system pracował w trybie automatycznym, zamiast zaworu musisz zainstalować zawór zwrotny. Cały system zwykle składa się również z metalowych rur.

Zalecenia przy wiązaniu polipropylenu

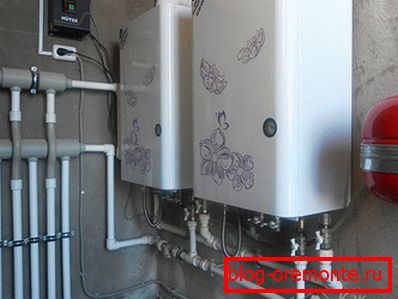

Rury z tworzyw sztucznych są szeroko rozpowszechnione. Wynika to z przystępnej ceny, a także z uniwersalności. Dzięki temu rozwiązaniu można ominąć wszelkie przeszkody i wykonać kontur o dowolnej złożoności. Połączenia rurowe wykonuje się przy użyciu okuć i lutownicy. Jeśli to możliwe, lepiej próbować uzyskać jak najmniej połączeń. Wynika to z faktu, że wewnętrzna średnica jest często zwężona w miejscach lutowania, co powoduje niepotrzebne napięcie hydrostatyczne i obniża sprawność. Jeśli pozwala na to konstrukcja, lepiej użyć kranów z płynnym przejściem, co wyeliminuje nagłe spadki. Nowoczesny polipropylen bez problemu wytrzymuje temperaturę nośnika do 95º, żywotność do 50 lat bez konieczności poważnej konserwacji.

Wybór lokalizacji

W przypadku naturalnych systemów cyrkulacyjnych zazwyczaj wybiera się kotły podłogowe. Jeśli chodzi o niego, jest jeden bardzo ważny warunek - musi on znajdować się w najniższym punkcie wszystkich obwodów. Wyjaśnia to fakt, że nie powinny w nim gromadzić się pęcherzyki powietrza. W przeciwnym razie wymiennik ciepła będzie się szybciej palił. Również na wylocie powinna być rura, która po przejściu ma położenie pionowe, jest to konieczne, aby powietrze mogło bez trudu unieść się, a następnie usunąć za pomocą specjalnego zaworu nadmiarowego lub przez otwarty zbiornik wyrównawczy.

W przypadku instalacji systemu wymuszonego warunek ten może nie zostać spełniony. Próbki ścian można instalować zarówno w najwyższym punkcie w niektórych przypadkach, jak i najniższym, gdy grzałka jest zainstalowana w piwnicy.

Przy wiązaniu podwójnego obwodu kotła, ponadto konieczne jest zapewnienie jego połączenia z systemem hydraulicznym. Jest to konieczne, ponieważ to nie tylko podgrzewanie czynnika grzewczego dla systemu grzewczego, ale także podgrzewanie bieżącej wody, które będzie wykorzystywane do potrzeb domowych. Dla jednego obwodu można również wdrożyć podobny schemat. Ale można to zrobić tylko przy instalacji wtórnego wymiennika ciepła. W jego roli może znajdować się metalowy pojemnik, przez który dysza doprowadzająca wchodzi do układu.

Nudności dla kotła na paliwo stałe

Sprzęt taki nie może być po prostu wyłączony, jak gaz lub elektryczny. Jeśli ładunek zostanie wykonany, nic się nie zmieni, dopóki paliwo nie zostanie całkowicie spalone. Dlatego przy takim wiązaniu konieczne jest zapewnienie systemów zabezpieczających. Mogą być kilku typów:

• Używanie wody z kranu. Aby wdrożyć tę opcję, zakupiono specjalne urządzenie. Z wyglądu przypomina TEN. Jest on wbudowany w wymiennik ciepła, niektórzy producenci specjalnie zapewniają dodatkowe wejście dla takich rozwiązań. Następnie następuje dostarczanie bieżącej wody, a rura odprowadzająca jest opuszczana do kanalizacji. Istota tej metody polega na tym, że gdy pompa obiegowa przestaje działać z powodu braku energii elektrycznej lub awarii, otwiera się zawór, który umożliwia przepływ zimnej wody; Proces trwa do momentu spalenia paliwa. W niektórych sytuacjach ta metoda będzie nieskuteczna, ponieważ po wyłączeniu światła ciśnienie w systemie zaopatrzenia w wodę również zanika.
• Bezprzerwowe zasilanie. Różne opcje są dostępne już dziś. Większość z nich obsługuje podłączenie zewnętrznych akumulatorów. Czas działania zależy od wybranej pojemności akumulatora. W takim przypadku pompa jest podłączona do sieci za pośrednictwem UPS. Gdy tylko energia elektryczna zostanie utracona, urządzenie wchodzi w materię, która utrzymuje wydajność pompy do momentu przywrócenia zasilania domu lub do momentu rozładowania akumulatorów.
• Mały kontur grawitacyjny. Oznacza to krążenie nośnika w małym kółku, co nie wymaga użycia pompy. Wykonany jest z zachowaniem wszystkich nachyleń i średnicy rury.
• Dodatkowy obwód grawitacyjny. Ta opcja oznacza obecność dwóch pełnych konturów. Co więcej, gdy pojawia się sytuacja awaryjna i zanika wymuszony obieg, gorąca woda nadal wpływa do drugiego koła pod wpływem praw fizycznych, podając temperaturę urządzeniom grzewczym.

Elementy bezpieczeństwa

Są to dodatkowe elementy, które w większości są już zawarte w składzie nowoczesnych kotłów.

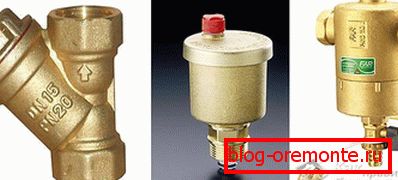

• Automatyczny zawór bezpieczeństwa. Z wyglądu może przypominać strukturę podobną do zaworu lub małej beczki z końcówką w górnej części. Aby dowiedzieć się, czy chodzi o konstrukcję urządzenia, konieczne jest przyjrzenie się cechom konstrukcyjnym połączeń dla połączenia, zwykle znajduje się tam.
• Pułapka na brud. Specjalna kolba, która pozwala na usunięcie niepotrzebnych przedmiotów z obiegów grzewczych, które się tam dostały podczas napełniania systemu. Jest instalowany przed wejściem do kotła. Okresowo należy przeprowadzić czyszczenie.
• Filtr gruboziarnisty. Używany zwykły hydraulik. Zwykle montuje się go przy wejściu głównej linii do urządzenia.

Kolejność montażu

• Instalacja. Jeśli używana jest wersja kotła na paliwo stałe, należy zadbać o to, aby pod nią znajdował się solidny fundament odporny na wysokie temperatury. W przypadku wersji z turbodoładowaniem i podłogą gazową wykonywany jest otwór w ścianie, przez który wyładowywana jest dysza do odprowadzania spalin i przedostawania się świeżego powietrza. W przypadku wariantu komina i wyposażenia na paliwo stałe wymagana jest dodatkowa rura, aby osiągnąć wymaganą wysokość w celu wytworzenia ciągu.
• Podłączenie komina. W przypadku nowoczesnych próbek przewidziana jest specjalna tuba z dwoma rękawami, jedna wchodzi w drugą. Jedna jest realizowana, a druga - archiwizacja. W innych przykładach wykonania do uszczelnienia szwu stosuje się roztwór glinki. Nie jest pożądane stosowanie cementu, ponieważ szybko pęknie.
• Zapewnienie dobrego zaopatrzenia w powietrze. W przypadku paliwa stałego można dodatkowo umieścić zawór wlotowy, za pomocą którego można regulować wchodzące powietrze i siłę spalania.
• Instalacja okablowania rur. Po zainstalowaniu urządzenia łatwiej jest poruszać się z najlepszym sposobem układania autostrady.
• Równolegle podłącza się systemy zapewniające bezpieczeństwo, a także zbiorniki wyrównawcze.
• W razie potrzeby zainstalowanie pompy cyrkulacyjnej.
• Instalacja dodatkowych czujników temperatury.
• Podłączenie do gazociągu. Należy pamiętać, że takie połączenie musi być sztywne bez użycia elastycznych węży.

W żadnym wypadku nie można zaoszczędzić na elementach i zaniedbać systemów ochrony. Który konkretny sposób okablowania rur będzie odpowiedni w twoim przypadku będzie zależeć od wielu czynników, z których głównym jest samo urządzenie.
