Pompuj, aby zwiększyć ciśnienie wody

Jeśli jesteś zmęczony słabym ciśnieniem wody w kranzie i chcesz rozwiązać ten problem, możesz od razu zasugerować instalację pompy w celu zwiększenia ciśnienia wody. Można powiedzieć, że jest to najprostsze rozwiązanie, jednak we wszystkich przypadkach nie jest to możliwe. Na przykład, co zrobić, jeśli w twoim mieście lub w okręgu zamkniętym woda jest wyłączona zgodnie z harmonogramem? Pompa nie rozwiązuje całkowicie problemu niedoboru wody. W takim przypadku istnieje potrzeba stworzenia dodatkowego źródła wody. Lub przynajmniej, należy kupić sprzęt do tworzenia kopii zapasowej niewielkiej ilości wody.

Jeśli zdecydowałeś się na wszystko, aw twoim przypadku instalacja pompy jest idealnym rozwiązaniem, to ważne jest, aby zapoznać się ze wszystkimi subtelnościami wyboru tego urządzenia. Przede wszystkim jednak trzeba poradzić sobie z przyczynami niskiego ciśnienia. Chociaż głównym tematem tego artykułu jest wybór pompy, rozważymy ten problem z wami w złożony i szerszy sposób. W szczególności zbadamy, jakie powinno być optymalne ciśnienie w krancie dla normalnej pracy urządzeń gospodarstwa domowego (pralka, zmywarka), łatwość użycia urządzeń sanitarnych i więcej.

Ciśnienie wody - jakie powinno być

Na ogół ciśnienie mierzy się w atmosferach lub w barach. Tak więc 1 bar jest równy 0,99 atmosfery. Jeśli mówimy o mieszkaniach w wielopiętrowych prywatnych domach, to istnieją normy, które regulują poziom nacisku na wejścia do domu i wejście do każdego mieszkania. Przepisy te są opisane w SNIP 2.04.02-84 i SNIP 2.04.01-85.

Tabela pokazuje ciśnienie w różnych obszarach, a także w mieszkaniu i domu:

W przypadku domowych instalacji sanitarnych i zaspokajania codziennych potrzeb wystarcza ciśnienie 2 atm. Są jednak wyjątki. Do kabiny prysznicowej z funkcją hydromasażu, a także do łazienki z jacuzzi wymagane jest ciśnienie do 4 atm.

Niektórzy mogą sądzić, że im większy nacisk w systemie, tym lepiej. Ale istnieje również odwrotna strona medalu. Jeśli ciśnienie jest zbyt wysokie, na przykład od 6,5 atm lub więcej, złączki na rurach i innych połączeniach mogą nie być w stanie wytrzymać. Baterie, krany i inny sprzęt hydrauliczny również mogą ulec uszkodzeniu.

Jak określić ciśnienie wody

Biorąc pod uwagę powyższe dane, ważne jest, aby móc określić ciśnienie wody w domu. Zadanie to jest uproszczone, jeżeli na wejściu do sieci wodociągowej znajduje się już urządzenie pomiarowe - manometr, jak widać na zdjęciu:

Jednak jak pokazuje praktyka, rzadko kto ma taki sprzęt. Z tego powodu w tej sekcji oferujemy kilka metod określania poziomu ciśnienia wody.

Stacjonarny wskaźnik - optymalne rozwiązanie

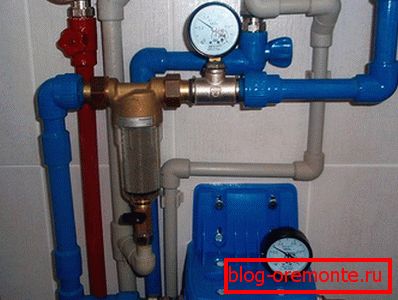

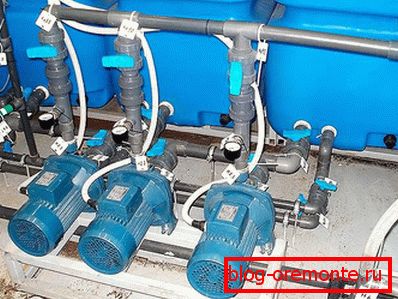

Jeśli instalujesz lub wymieniasz rurociąg, możesz zainstalować stacjonarny manometr do pomiaru ciśnienia wody w systemie. W takim przypadku nie trzeba uciekać się do improwizowanych środków.

Idealnie, manometr będzie zainstalowany w pobliżu każdego urządzenia sanitarnego. Jednak z estetycznego punktu widzenia jest to wyraźnie niekorzystne. Dodatkowo, jest to dość kosztowna przyjemność.

Jeśli wykonasz ćwiczenie, manometr zostanie zainstalowany natychmiast przy wejściu do mieszkania. W tym samym czasie do kontuaru. Dlaczego? To bardzo proste: filtr, zawór zwrotny i sam miernik już wytrącają ciśnienie. Dlatego jeśli jesteś zainteresowany wskaźnikiem bezpośrednio przy wejściu, miernik ciśnienia jest zainstalowany w ten sposób.

Należy jednak pamiętać, że na wszystkich konsumentów presja będzie inna, ponieważ spadnie, przechodząc przez wiele barier w przygotowaniu. Poniższe elementy mają największy wpływ na obniżenie ciśnienia wody:

• miejsca ze zmianą średnicy rury;
• montaż zaworów regulacyjnych i odcinających;
• filtry;
• koszulki;
• skręty;
• węże (na muszli klozetowej, w kabinie prysznicowej itp.).

Biorąc pod uwagę to wszystko, wskaźnik ciśnienia wody przy wejściu do mieszkania i przy wyjściu z określonego konsumenta będzie inny. Jeśli nie masz zainstalowanego manometru, to poniżej podajemy dla Ciebie 2 metody pomiaru, do których wymagany jest przenośny manometr i wąż.

Wideo: praca stacjonarna manometru

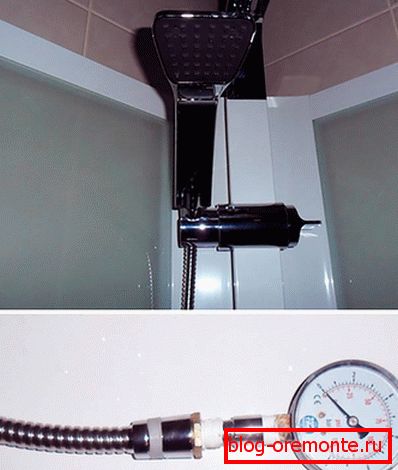

Manometr pod prysznicem do testowania

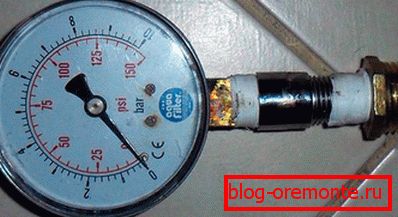

Jedną z najprostszych metod pomiaru ciśnienia jest zainstalowanie manometru zamiast głowicy prysznicowej. Aby to zrobić, musisz przygotować następujące elementy:

• przedłużenie wątku;
• manometr do wody o ciśnieniu do 6 atm;
• adapter do wątku?
• fum-taśma.

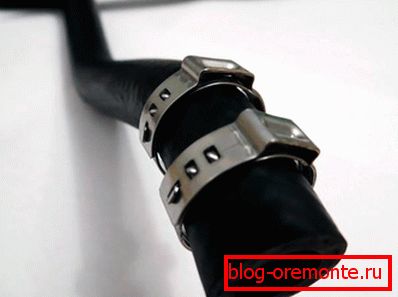

Wszystkie te elementy należy ze sobą połączyć. Aby to zrobić, przymocuj metalowy wskaźnik do wskaźnika, a po przejściu do? wątek. Aby zapieczętować wątek, koniecznie użyj taśmy fum. Ważne jest, aby uzyskać ścisłe połączenie, w przeciwnym razie dokładne pomiary się nie powiedzie.

Następnie odkręć konewkę w kabinie prysznicowej i przymocuj naszą konstrukcję za pomocą manometru. Ważne jest, aby uważać, aby nie zgubić gumy uszczelniającej w nakrętce spod konewki, wygląda to tak:

Teraz możesz otworzyć zawór i zmierzyć ciśnienie wody. Jednocześnie należy wykonać jedną operację: aby uniknąć powietrza pod prysznicem, należy kilkakrotnie zmienić dopływ wody z prysznica na kran. Powietrze wyjdzie i będziesz mógł dowiedzieć się ciśnienia.

Ale tutaj nie powinieneś spieszyć się z wnioskami. Faktem jest, że woda wchodzi do prysznica przez złożony system rur. Ponadto wiadomo, że im więcej zwojów przechodzi woda i im cieńsza jest rura (średnica węża jest znacznie mniejsza niż średnica rury wejściowej do mieszkania), tym silniejszy spadek ciśnienia. Dlatego w ten sposób będziesz mógł znaleźć tylko wskaźnik ciśnienia na tym urządzeniu sanitarnym. Jeśli taka czynność zostanie wykonana, na przykład w pobliżu pralki, wskaźnik będzie nieco się różnić, ponieważ średnica węża jest większa niż w przypadku prysznica.

Ta metoda jest wygodna, ponieważ można określić obecność blokady w rurze. Na przykład zauważysz, że ciśnienie wody w łazience jest dobre, a kuchnia jest stosunkowo niska. Instalując manometr i porównując wskaźniki, można łatwo określić, na którym odcinku rurociągu znajduje się blokada.

Natychmiast przed odłączeniem głowicy prysznicowej od węża lub demontażem innego uchwytu hydraulicznego, nie zapomnij wyłączyć wody. W przeciwnym razie nie można uniknąć zalania.

Wideo: manometr domowy

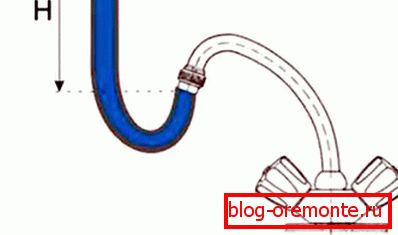

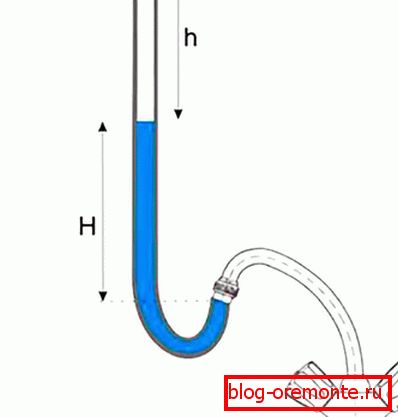

Za pomocą węża do obliczenia ciśnienia

Jeśli nie jest to dokładne, można dokonać przybliżonych pomiarów ciśnienia za pomocą konwencjonalnego węża o długości 2 metrów. Ta metoda jest używana głównie do pomiaru ciśnienia na wylocie z kranu.

Ważnym warunkiem jest użycie przezroczystego węża. Umożliwi to dokonanie niezbędnych pomiarów.

Proces pomiaru wygląda następująco:

Po wykonaniu wszystkich pomiarów należy wykonać pewne obliczenia za pomocą następującego wzoru:

P = Ratm? H0 H1

W tym wzorze:

• P - ciśnienie w rurociągu na wylocie zaworu, mierzone w atm;
• Ratm - ciśnienie w wężu aż do otwarcia zaworu, mierzone w atmosferach;
• H0 to długość węża przed rozpoczęciem badania od zera;
• H1 - długość węża między rurką a ustalonym poziomem wody.

Pamiętaj jednak, że takie obliczenia będą zbliżone do rzeczywistości, a dokładniej, ciśnienie można zmierzyć za pomocą metod opisanych powyżej.

Przyczyny niskiego ciśnienia wody w zaopatrzeniu w wodę

Przed podjęciem jakichkolwiek działań ważne jest ustalenie przyczyny niskiego ciśnienia. W niektórych przypadkach zakup i instalacja sprzętu pompującego nie rozwiąże całkowicie problemu. Powody mogą być różne:

• wyciek wody z drogi wodnej;
• zarastanie wewnętrznej średnicy rur;
• zatkany filtr wody;
• uszkodzony zawór lub inne zawory odcinające.

Często powodem niskiego ciśnienia jest zła obsługa dostawcy wody. Na przykład, media mogą celowo zamknąć działanie jednej lub więcej pomp w celu zaoszczędzenia. W rezultacie konsument otrzymuje wodę, jednak jej ciśnienie pozostawia wiele do życzenia.

Warto zauważyć, że zgodnie z postanowieniami SNIPA nr 2.04.02 z 1984 r., A także dekretem państwowym nr 307 z 2006 r. Minimalne ciśnienie wody dla domu parterowego wynosi 1 atm. Jeśli dom ma 2 piętra, to 2,4 atm.

Teraz rozważymy kilka metod, jak zwiększyć ciśnienie wody, a także szczegółowo rozważyć opcję instalacji sprzętu pompującego.

Wideo: przyczyny niskiego ciśnienia wody w rurociągu

Ten film wideo pokazuje, że ciśnienie wody może być niskie z powodu zatkania aeratora:

Tutaj dowiesz się, że ciśnienie wody może spaść ze względu na zatkany filtr do szorstkiego czyszczenia:

I tutaj jest powiedziane, dlaczego może być słaby nacisk ze względu na zawór zwrotny:

Jak zwiększyć nacisk

Biorąc pod uwagę, że instalacja pompy jest absolutnym panaceum na problem niskiego ciśnienia, byłoby absurdem. Ta opcja jest możliwa tylko w jednym przypadku - gdy woda wpływa bez zakłóceń do rurociągu. Przy stałych odcinkach wody, jeśli mówimy o autostradzie miejskiej, pompa na biegu jałowym może spowodować jej pęknięcie. Jeśli nie ma wody, pompa po prostu się przegrzewa, a silnik się pali. Woda jest naturalną chłodnicą. Istnieje jednak wyjście - instalacja specjalnej automatyki, na przykład:

• przekaźnik do ochrony przed suchobiegiem;
• czujnik poziomu wody;
• kontrola przepływu wody.

To urządzenie jest przeznaczone do wyłączania pompy w przypadku braku wody. W rezultacie pompa będzie w pełni chroniona przed możliwymi uszkodzeniami.

Wideo: chroń pompę przed pracą na sucho

Jeśli mieszkasz w bloku mieszkalnym, zainstalowanie pompy w celu zwiększenia ciśnienia znacząco pogarsza jakość zaopatrzenia w wodę u twoich sąsiadów. Aby temu zapobiec, można podjąć pewne środki. Jednocześnie rozwiązania dla mieszkania i domu prywatnego powinny być inne. Dlaczego? Teraz przekonaj się sam.

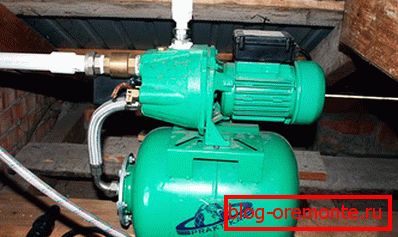

Niuanse związane z instalacją przepompowni

W tym przypadku obowiązkowym elementem jest pompa odśrodkowa typu samozasysającego. To urządzenie pozwoli nawet przy zerowym ciśnieniu podnieść wodę z pewnej głębokości do wejścia. Równocześnie zostanie zapewnione wystarczające ciśnienie wody.

Dodatkowo taka stacja wyposażona jest w presostat. Z tego powodu, gdy ciśnienie w rurociągu spada, pompa automatycznie się włącza / wyłącza. Dodatkowo w zbiorniku zostanie utworzony zapas wody pod wystarczającym ciśnieniem. Jest spożywany tylko w przypadkach, gdy nie będzie jej na autostradzie. W rezultacie instalacja ta zapewnia niewielki zapas wody i niezbędne ciśnienie. Ale ta metoda ma znaczenie tylko w domach prywatnych.

Rozważmy ten przykład: jak wiesz, na wyższych piętrach domu, najemcy najczęściej doświadczają problemu niedoborów wody. Jeśli zaczną rozwiązywać to w wyżej wymieniony sposób, to wkrótce cały dom, przynajmniej wśród lokatorów, będzie musiał walczyć o strumień wody. W rezultacie może to skutkować nałożeniem kar pieniężnych za narzędzia. W końcu instalacja urządzeń pompujących bez odpowiednich zezwoleń jest zabroniona. Ponadto zainstalowanie pompy spowoduje brak równowagi na całej linii. Należy również pamiętać, że pompy samozasysające mają ograniczenia techniczne. Są w stanie podnieść wodę na wysokość około 8 metrów. Tak więc, jeśli mieszkasz na trzecim piętrze, będzie działać z rozciągliwością, nie wspominając o podłogach powyżej.

Wideo: instalacja i uruchomienie pompowni

Instalacja zapasowej wody - jak wykonać

Ten system jest najskuteczniejszy, gdy wyłączysz wodę na czas. Zainstalowany zbiornik jest wypełniony zimną wodą. Cały następny przepływ wody zostanie przeprowadzony właśnie z niego. Jest wyposażony w pompę i inny sprzęt. Kosztem tego zapewnione jest wystarczające ciśnienie wody we wszystkich domach lub mieszkaniach. Plus problem wyłączenia wody jest rozwiązany, będziesz mieć go przez całą dobę. Nie będzie to tylko wtedy, gdy elektryczność zostanie wyłączona.

Instalacja zapasowej wody jest łatwiejsza do wdrożenia w prywatnym domu. Mieszkanie jest dość problematyczne, aby przeznaczyć miejsce na instalację rezerwowej mocy. Jeśli nie masz wielu pokoi i możesz je przydzielić na takie potrzeby, lub mieszkasz na ostatnim piętrze, a pojemność można zainstalować na poddaszu. Takie rozwiązanie nie spowoduje braku równowagi w pionie wody.

Aby zrealizować projekt, musisz znaleźć odpowiednią pojemność. Najczęściej używany do tego plastikowego zbiornika. Dzisiaj można znaleźć modele o różnych przemieszczeniach. Wybór objętości zbiornika zależeć będzie od szacowanego zużycia wody w rodzinie. Dla rodziny 3-4 osób wystarczająca pojemność do 500 litrów.

Wideo: zapasowa woda w mieszkaniu

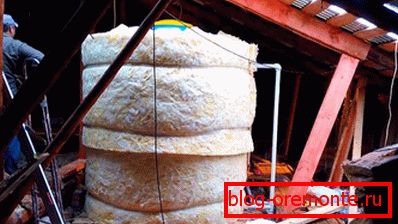

Miejsce do zainstalowania zbiornika

W przypadku mieszkań, odpowiednim miejscem może być balkon / loggia, pomieszczenie do przechowywania, łazienka i inne pomieszczenia, w których będzie do nich swobodny dostęp. Jeśli mieszkasz na ostatnim lub przedostatnim piętrze, warto rozważyć opcję zainstalowania zbiornika na strychu. Jednak w tym przypadku pojemnik musi być starannie zaizolowany i zaniepokojony środkami bezpieczeństwa, aby nie został skradziony.

Jeśli bęben zapasowy i sprzęt pompujący są zainstalowane w mieszkaniu, ważne jest, aby pompa była bezgłośna. W przeciwnym razie zirytuje cię i wywoła dyskomfort u twoich sąsiadów.

Jeśli chodzi o prywatny dom, wszystko jest znacznie łatwiejsze. Wybranym miejscem może być piwnica lub inny pokój techniczny. Głównym warunkiem jest to, że jest ogrzewany.

Montaż zbiornika magazynowego

Tak więc, oprócz zbiornika magazynowego, musisz kupić pompę, najlepiej cichą. W tej kategorii można znaleźć sprzęt takich znaków towarowych:

• Grundfos MQ;
• „S;
• Pedrollo 3 CPm i podobne.

Konieczne jest również zainstalowanie automatyki, która musi zawierać przekaźnik ochrony pompy przed suchobiegiem. Ten przekaźnik zasygnalizuje włączenie / wyłączenie pompy. W ten sposób sprzęt pompujący będzie chroniony przed stłuczeniem.

Aby zapobiec włączeniu pompy przy minimalnym przepływie wody, system może być wyposażony w akumulator hydrauliczny. Jego objętość będzie miała bezpośredni wpływ na częstotliwość włączania / wyłączania pompy.

Tak więc cały schemat rezerwowego zasobnika będzie działał zgodnie z zasadą: jak tylko woda w kranu lub mieszalniku się zapali, pompa włącza się i wydziela wystarczające ciśnienie. Jeśli pojemność zasobnika wody zostanie wyczerpana, przekaźnik wysyła sygnał, aby wyłączyć pompę. W rezultacie działanie całego systemu będzie bezpieczne i ekonomiczne.

Wideo: funkcje instalacji i montażu pojemności

Jeśli chodzi o beczkę, należy ją uzupełnić za pomocą pływaka. Po napełnieniu pływak odcina dopływ wody. System całkowicie przypomina zasadę działania cysterny spłukującej w toalecie. Zainstalowany jest również gruby filtr wody. Montuje się go przy wejściu do autostrady do domu, a także przed pompą. Dzięki temu żadne połączenia nie przedostaną się do zbiornika magazynowego, a także do pompy, co może spowodować jej uszkodzenie.

Możesz zainstalować dodatkowy system filtrowania, jest to opcjonalne. Należy jednak pamiętać, że obecność filtrów nieznacznie obniży ciśnienie.

Ponadto, zapasowy system przechowywania wody jest wyposażony w zawory odcinające, zawory zwrotne, niezbędne okucia i inne elementy. Możesz dowiedzieć się więcej o połączeniu, patrząc na schematy przedstawione w artykule.

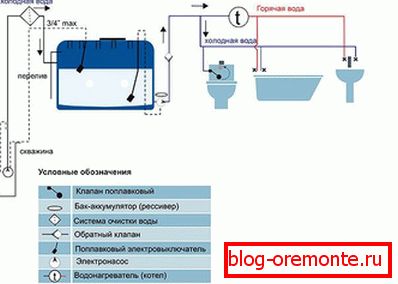

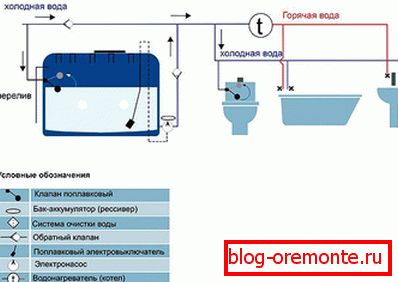

Obwody: podłączenie rezerwowego zasobnika wody

Przepompownia na całym pionie

Inną opcją, która pozwala zwiększyć ciśnienie wody w mieszkaniu, jest instalacja w piwnicy potężnej pompowni, dużego zbiornika i hydroakumulatora. W tym przypadku konieczne ciśnienie jest utrzymywane w pionie na klatce schodowej, a woda będzie przez całą dobę. Chociaż to rozwiązanie wydaje się być najlepszym rozwiązaniem, jest niezwykle trudne do wdrożenia. Nie wszyscy z twoich sąsiadów zgodzą się produkować tak dużą pracę, ze względu na względy finansowe. I niektóre, takie jak osoby starsze, i to ciśnienie wody w kranie jest wystarczające.

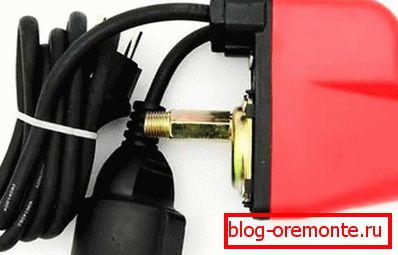

Zasada działania przekaźnika ochronnego na sucho

Przekaźnik służy do kontroli ciśnienia wody w systemie. Jeżeli ciśnienie spadnie poniżej nastawy, przekaźnik zostaje aktywowany, a obwód zasilania jest uszkodzony. Pompa jest wyłączona, a tym samym chroniona przed suchobiegiem. Jeden z głównych elementów przekaźnika - membrana. Bezpośrednio odpowiada na grupę kontaktową i presję. Jeśli ciśnienie wody spada, membrana naciska na grupę kontaktów, w wyniku czego wyłącza się moc.

Na podstawie ustawień fabrycznych przekaźnik może reagować na ciśnienie w zakresie od 0,1 do 0,6 atm. Przy tym ciśnieniu włączany jest przekaźnik, który uniemożliwia pracę pompy.

Wideo: przekaźnik pracujący na sucho

Przekaźnik i hydroakumulator: czy możliwe jest połączenie w jeden system

Jeśli używasz hydroakumulatora w swoim systemie, przekaźnik nie zapewni pompy 100% ochrony przed suchobiegiem. Wyjaśnia to funkcja systemu. Przekaźnik jest zainstalowany przed akumulatorem i presostatem. Zwykle pomiędzy zabezpieczeniem a pompą znajduje się zawór zwrotny. W rezultacie membrana wewnątrz przekaźnika jest zawsze pod ciśnieniem, które jest wytwarzane przez hydroakumulator.

Dla jasności przyjrzyjmy się następującej sytuacji: w akumulatorze znajduje się niewielka ilość wody, podczas gdy nie ma wody w zasobniku / rezerwie. Co więcej, dolny próg ciśnienia jest zwykle ustawiony w zakresie 1,4-1,6 atm, membrana w przekaźniku nie działa, ponieważ w rzeczywistości istnieje ciśnienie w układzie. Spowoduje to, że pompa będzie pracować na sucho. Pompa wyłączy się tylko w dwóch przypadkach: kiedy woda zostanie zużyta z hydroakumulatora lub gdy pompa spali się. Jeśli tak się stanie, gdy w systemie jest woda, nie ma niebezpieczeństwa. Kolejna rzecz, gdy dzieje się to przy braku wody. Na przykład w nocy zbiornik został opróżniony, ręce zostały umyte, a zbiornik napełniony wodą. W takim przypadku pompa oczywiście włącza się, ale nie ma sygnału wyłączenia. Rano pompa prawdopodobnie się zepsuje.

Biorąc to pod uwagę, jeśli system jest wyposażony w hydroakumulator, zaleca się stosowanie innych urządzeń w celu ochrony przed suchobiegiem.

Wideo: dlaczego potrzebujemy hydroakumulatora, jak go podłączyć i obliczyć

Z tego filmu dowiesz się o roli hydroakumulatora:

Ta historia mówi o zasadzie działania akumulatora:

Z tego wideo dowiesz się, jak obliczyć pojemność akumulatora:

Czujnik poziomu wody - alternatywa dla przekaźnika pracującego na sucho

Takie czujniki są montowane w zbiornikach rezerwowych, a także w przypadku studni / studni. W naszym przypadku rozważ czujnik pływakowy, chociaż jest jego analog - elektroniczny.

Czujnik pływakowy ma dwa typy:

1. Po opróżnieniu (czujnik zapobiega suchobiegowi pracy pompy).
2. Podczas napełniania (czujnik zapobiega przepełnieniu wody).

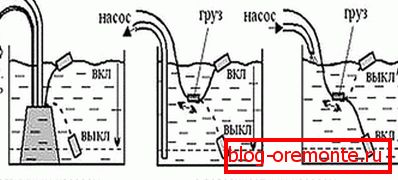

W naszym przypadku czujnik opróżniania jest właściwą opcją, aby całkowicie wyeliminować suchobieg pompy:

Zasada działania jest prosta: gdy w zbiorniku znajduje się ciecz, czujnik pływakowy znajduje się u góry, gdy poziom jest obniżony, tak że obwód sieci elektrycznej jest odłączony, czujnik jest opuszczany. W rezultacie pompa zostanie całkowicie wyłączona. Nie włącza się, dopóki poziom nie zostanie przywrócony do wymaganej wartości, a czujnik ponownie daje sygnał do włączenia.

Aby uniemożliwić pracę pompy na biegu jałowym, kabel pływakowy jest podłączony do zerwania przewodu fazowego.

Wideo: zabezpieczenie pompy przed suchobiegiem

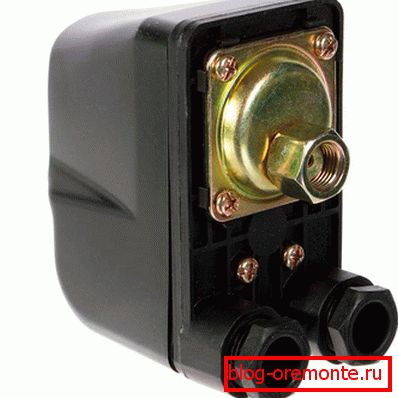

Przełącznik ciśnienia wody do sterowania pracą pompy

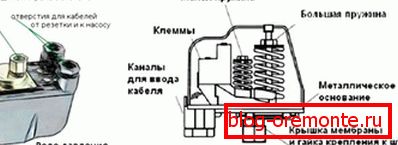

Presostat składa się z dwóch elementów: jednego hydraulicznego, drugiego elektrycznego. W części hydraulicznej znajduje się membrana. Naciska na dwie sprężyny (małe i duże). Z tego powodu podawany jest sygnał do włączania / wyłączania pompy. Jeśli chodzi o część elektryczną, tutaj jest grupa styków, które zamykają / otwierają obwód elektryczny, aby uzyskać więcej szczegółów, patrz schemat:

Warto zauważyć, że przekaźnik jest dostępny w dwóch typach:

• elektroniczny;
• mechaniczne.

Biorąc pod uwagę, że przekaźnik mechaniczny jest tańszy, jest częściej stosowany przy układaniu systemów zaopatrzenia w wodę.

Schemat podłączenia przełącznika ciśnienia

Na podstawie jego struktury staje się jasne, że połączenie odbywa się w dwóch etapach, najpierw do części elektrycznej, a następnie do źródła wody. Tego urządzenia nie trzeba przenosić, dlatego jego instalacja odbywa się na stałe. Zastanów się, jak wykonać połączenie z instalacją elektryczną i wodociągową.

Łączymy część elektryczną

Nie jest to konieczne, ale lepiej jest zorganizować oddzielną linię elektryczną do przełącznika ciśnienia, więc istnieje większe prawdopodobieństwo, że będzie trwać dłużej. W tym celu drut jest doprowadzany do rozdzielnicy i montowany jest indywidualny RCD.

Podczas podłączania presostatu konieczne jest uziemienie Wyjaśnia to fakt, że urządzenie to łączy wodę i elektryczność, co już jest niebezpieczne.

Wewnątrz przekaźnika znajdują się 3 pary styków, z których każda ma swój własny cel:

1. Uziemienie
2. Aby podłączyć przewody zerowe i fazowe z panelu sterowania.
3. Do przewodów z pompy.

Połączenie odbywa się zgodnie ze schematem producenta.

Łączymy się z zaopatrzeniem w wodę

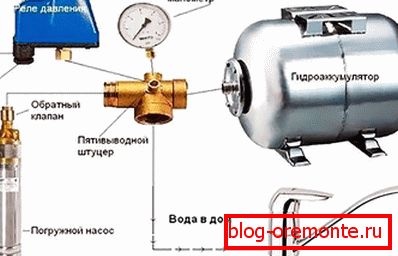

Najłatwiejszym i najtańszym sposobem podłączenia presostatu do sieci wodociągowej jest zainstalowanie specjalnego adaptera, który posiada niezbędne gniazda. W tym celu stosuje się połączenie pięcio pinowe, patrz schemat połączeń:

Łączy się z tą armaturą: manometr, hydroakumulator, pompa, wyjście do sieci wodociągowej wewnątrz domu i sam wyłącznik ciśnieniowy. Dzięki manometrowi znacznie łatwiej będzie monitorować ciśnienie w układzie i regulować przekaźnik.

Ten schemat połączeń ma swoje zalety. Woda wpłynie do domu, omijając hydroakumulator. Najpierw woda wpłynie do kranów, a dopiero potem zbiornik zostanie napełniony.

Wideo: połączenie przełącznika ciśnieniowego

Regulacja przekaźnika

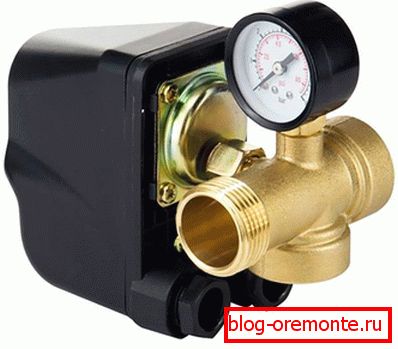

Proces regulacji zostanie rozważony na przykładzie modelu presostatu RDM-5:

W nim można dokonać indywidualnej regulacji w ramach tego lub tego systemu hydraulicznego. Z reguły nowy (fabryczny) przekaźnik ma standardowe ustawienia, ma minimalny próg ciśnienia 1,5 atm i maksymalny próg 2,9 atm. Jeśli nie jest to konieczne, wskaźniki te można niezależnie zainstalować ponownie.

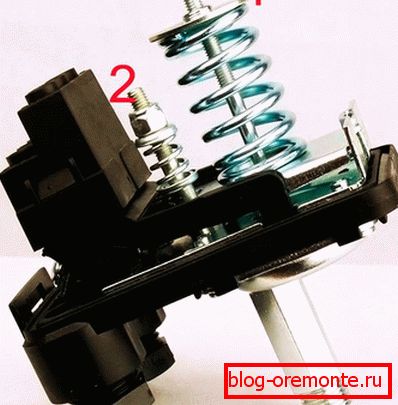

Jak powiedzieliśmy powyżej, przekaźnik ma dwie sprężyny - małą i dużą. Regulację przeprowadza się przez dokręcenie nakrętek na sprężynach. Jeśli nakrętki zostaną poluzowane, ciśnienie spadnie, jeśli zostanie zaciśnięte, ciśnienie wzrasta. Jeden obrót nakrętki wynosi średnio 0,6-0,8 atm. Z tego powodu nie zamieniaj ich zbyt wiele.

Klasyfikacja pomp для увеличения давления воды

Wyróżnia się charakterystyki techniczne, według których odróżnia się pompy:

• tryb pracy;
• zasada chłodzenia;
• aplikacja.

Pompownia i przepompownia: zalety i wady

Pompa i pompownia mają swoje własne cechy charakterystyczne, które zaznaczono w tabeli:

Przepompownia: zasada działania

Jeśli chodzi o pompownię, aby zwiększyć presję, jej wdrożenie wymaga dużego nakładu pracy. Jednak wzrost ciśnienia wody w rurociągu będzie imponujący. Tak więc do jego realizacji będzie potrzebne dodatkowe wyposażenie:

• przekaźnik do sterowania systemem;
• pompa odśrodkowa;
• hydroakumulator.

Podczas korzystania z niego konsument korzysta z wody gromadzącej się w hydroakumulatorze. Jego zastosowanie całkowicie eliminuje możliwość skoków ciśnienia. Będziesz mógł korzystać z wody, nawet jeśli zasilanie wodą zostanie zatrzymane. Praca pompowni jest regulowana przez przekaźnik. Jeśli ciśnienie spadnie, pompa wyłączy się.

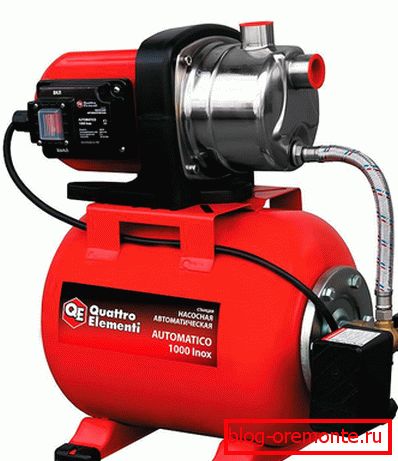

Rodzaje pompowni

Wszystkie przepompownie są podzielone na 2 typy:

• wyrzutnik ze zdalnym lub wbudowanym wyrzutnikiem;
• bez wyrzutnika.

Co do ejektora, są one wyposażone w pompę odśrodkową (samozasysającą). Modele z wbudowanym wyrzutnikiem są mniej wrażliwe na obecność powietrza w układzie i zapewniają wysokie ciśnienie wody. Minus - niemożność podniesienia wody z dużej głębokości i silnego hałasu podczas pracy.

Aby podnieść wodę z głębokości 20 metrów lub więcej, potrzebujesz stacji z przenośnym wyrzutnikiem. Ta stacja pomp może być umieszczona w oddaleniu od studni do 40 m. Jeśli mówimy o niedociągnięciach, jest to wysoka wrażliwość na brudną wodę i obecność powietrza w układzie.

Jeśli chodzi o pompy nie wyrzutnikowe, do zaopatrzenia w wodę stosowana jest specjalna wielostopniowa konstrukcja. Jej praca jest niemal bezgłośna. Ta pompa zużywa mniej energii. Jednak głębokość pochłaniania nie przekracza 9 metrów.

Pompownie są podzielone według rodzaju używanego zbiornika:

• Łącznie. Zbiornik jest montowany oddzielnie od stacji, zamontowany pod sufitem, zainstalowany na strychu i tym podobnych. Taki napęd praktycznie nie jest obecnie używany, ponieważ jest ciężki, stwarza ryzyko zalania i nie zapewnia wystarczającej siły nacisku.
• Zbiornik membranowy. Wydajność jest montowana w piwnicy, ponieważ poziom wody jest regulowany przez akumulator. Zbiornik jest mały. Przeważnie używany do płytkich studni.

Ponadto przepompownie są dzielone przez źródło wody:

• Głęboko. Obecność wiarygodnego przypadku. Urządzenie można całkowicie zanurzyć w wodzie.
• Zanurzalny. Wyrzutnik jest umieszczony na górze, a wąż jest zanurzony w wodzie. Jednak pompa ta może być używana, gdy woda znajduje się nie głębiej niż 9 metrów.

Na co zwrócić uwagę przy wyborze urządzenia

Jeśli już zdecydowałeś się na zakup pompy w celu zwiększenia ciśnienia, ważne jest, aby zwrócić uwagę na kilka ważnych parametrów:

• przekrój średnicy rury;
• maksymalna moc i ciśnienie wyjściowe;
• wydajność;
• jaki poziom hałasu wytwarzany jest podczas pracy;
• dla których instalacje hydrauliczne mogą być używane ciepłą / zimną wodą;

Pamiętaj, aby wziąć pod uwagę fakt, że pompa, którą kupiłeś średnio, może zwiększyć ciśnienie wody do 4 atm i do 40%. Dlatego ich stosowanie jest możliwe w warunkach stałego ciśnienia wody w rurociągu 1,5 atm.

Między innymi należy określić jakość okablowania. Często nowo zainstalowana pompa nie jest w stanie dostarczyć wymaganego ciśnienia z powodu niskiego napięcia. Dlatego może być konieczne przeprowadzenie indywidualnej linii.

Ważne specyfikacje techniczne

Poniższa tabela przedstawia niektóre specyfikacje techniczne, na które należy bezwzględnie zwrócić uwagę przy wyborze pompy:

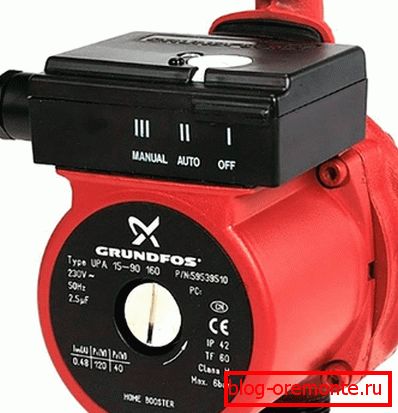

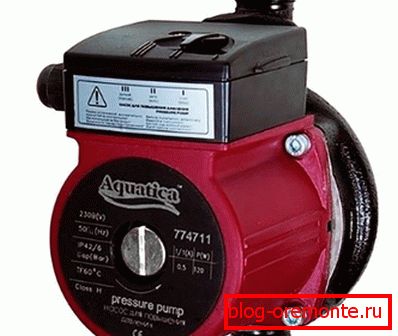

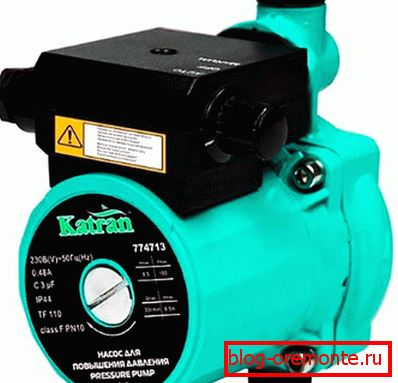

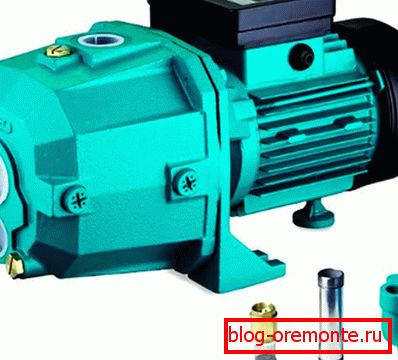

Modele pompy wspomagającej

Rozważmy teraz modele i funkcje różnych pomp wodnych, które mogą być użyte do zwiększenia ciśnienia. Warto również zauważyć, że ceny w każdym oddzielnym regionie naszego kraju mogą nieznacznie różnić się:

Wideo: cechy pomp wspomagających

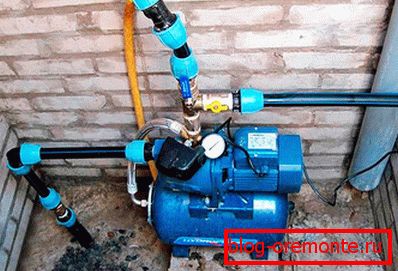

Niezależna instalacja pompy nadciśnieniowej

Technologia montażu pompy w celu zwiększenia ciśnienia praktycznie nie różni się od instalacji konwencjonalnej pompy cyrkulacyjnej. Proces pracy składa się z kilku następujących po sobie etapów:

1. Wybór odpowiedniego miejsca dla pompy i akumulatora.
2. Instalacja hydroakumulatora.
3. Montaż rur do podłączenia.
4. Pompa łącznika.
5. Strapping pompy i akumulatora.

Taki zestaw pomp w rzeczywistości przypomina konwencjonalną pompownię.

Tak więc praca odbywa się w następującej kolejności:

• Najpierw należy naprawić pompę domową w wybranej lokalizacji, niektóre modele pomp należy montować tylko poziomo, dlatego należy wziąć pod uwagę ten parametr.
• Устанавливаете hydroakumulator.
• Ponieważ pompa jest zamontowana na zasilaniu wodą, natychmiast po wejściu do domu zainstalowano zawór zwrotny.
• Już po linii łączy pompę, aby zwiększyć ciśnienie.
• Następnie poprzeczka jest podłączona, zawór zwrotny jest również zamontowany w kierunku od pompy.
• Pozostałe 3 wyjścia na poprzeczce zostaną skierowane do akumulatora hydraulicznego, przekaźnika sterowania pompą i do źródeł wody.
• Wszystkie połączenia elektryczne powinny być możliwie jak najmocniejsze.
• Ten system może być wyposażony w stacjonarny manometr do pomiaru ciśnienia wody w systemie.
• Pojedynczy RCD jest zainstalowany w systemie sterowania (przekaźnik).

Zasada tego połączenia opiera się na poniższym schemacie:

Ważne jest, aby wziąć pod uwagę niektóre niuanse, jeśli pracujesz w prywatnym mieszkaniu. Na wejściu musi być zainstalowany dźwig. Bezpośrednio przed rozpoczęciem pracy należy go zablokować. Podczas instalowania pompy wspomagającej nie należy mylić kierunku strzałek, które powinny być skierowane w kierunku przeciwnym do kierunku podawania.

Wszystkie połączenia powinny być jak najmocniejsze, aby uniknąć wycieku wody i ciśnienia. Dlatego starannie zapakuj każde złącze. Inne szczegóły edycji można znaleźć w proponowanym materiale wideo do tego artykułu. Nauczysz się samodzielnego instalowania sprzętu pompowego z automatyką.

Tak więc, rozważaliśmy z wami kwestię zwiększenia ciśnienia w systemie zaopatrzenia w wodę z różnych stron. Oczywiście nie można opisać wszystkich sytuacji. Jeśli masz inne doświadczenie w tej dziedzinie lub pamiętasz inne niuanse pracy, koniecznie napisz komentarze na temat tego artykułu.
