Potbelly piec do garażu zrób to sam

Kuchenka do ogrzewania pomieszczeń zaczęła być szeroko stosowana sto lat temu. Po pojawieniu się centralnego ogrzewania, piece metalowe przeniosły się z mieszkań i domów do domków letniskowych i garaży.

Jedną z najbardziej znaczących wad pieca można uznać za warunki jego wymiany ciepła. Jego ciepło nie jest gromadzone przez nic, a prawie wszystko wychodzi przez rurę. Taki piec działa tylko w pobliżu miejsca instalacji i tylko podczas spalania paliwa.

Aby poprawić wydajność pieca, musisz użyć utraconego ciepła. Maksymalne straty występują w kominie, który jest ogrzewany podczas pracy pieca.

Komin można przekształcić w element grzewczy, zmieniając jego kształt bezpośredni na schodkowy, dzięki czemu zwiększa się powierzchnia wymiany ciepła.

W tym artykule wyjaśnimy, jak zrobić garnek z potbelly do garażu własnymi rękami z różnych materiałów. Najłatwiejszym wyjściem jest pobranie starego butli gazowej (w której transportowany jest gaz propan). W przypadku braku butli można użyć 40-litrowej kolby do mleka lub innej metalowej sztabki.

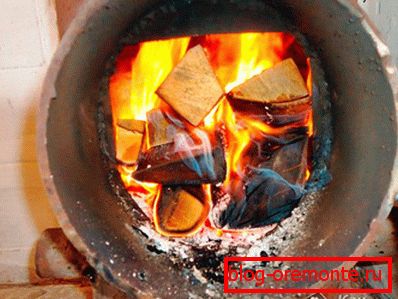

Z butli z gazem

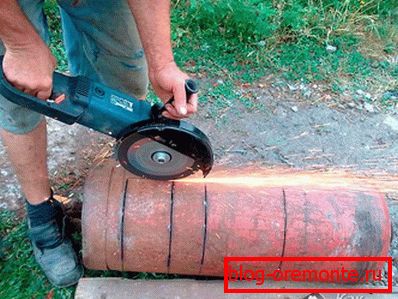

Konieczne jest rozpoczęcie prac od rysunku, ale nie na papierze i na cylindrze. Marker oznacza przyszłe drzwi paleniska i dmuchnął. Drzwi powinny znajdować się w środku cylindra, a dmuchawa - w jego dolnej części. Odległość między nimi nie przekracza 10 cm, aw środku znajduje się zamknięta linia. Na niej bułgarski cylinder jest pocięty na dwie części.

Z 16-milimetrowych prętów zbrojeniowych spawane kraty, które są przyspawane do dolnej połowy, po czym obie części cylindra są ponownie połączone.

W miejscach przeznaczonych na pętle powstają nacięcia. Następnie zgrzewa się zawiasy i przecina drzwi. Ta sama operacja jest wykonywana za pomocą dmuchawy.

Pozostaje wyposażyć komin. W tym celu szlifierka odcina zawór, a na jego miejscu spawana jest metalowa rura, której średnica powinna wynosić 80-90 mm. Komin rozbija się w układzie wydechowym garażu lub jest prowadzony przez ścianę na zewnątrz.

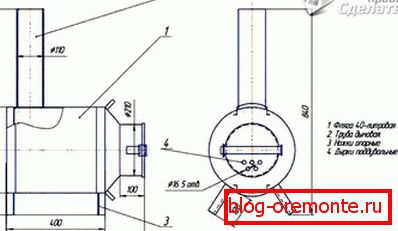

Z kolby na mleko

Metalowa puszka to doskonała rzecz w gospodarstwie domowym, odpowiednia do przechowywania farb, olejów silnikowych, paliwa. Konstrukcja kolby jest idealna do produkcji pieca na drewno, ale jako urządzenie grzewcze nie będzie tak wytrzymała, jak byśmy chcieli, ściany nie są wystarczająco grube. Z pewnością możemy powiedzieć, że wystarczy na 2-3 sezony.

Jako niezależna produkcja pieca musisz wykonać kilka operacji.

Najpierw trzeba oznaczyć, a następnie przeciąć dno puszki, prawie na samym dole, otwór na komin. W końcowym etapie prac rura jest spawana. Średnica komina jest wybrana w zakresie od 8 do 12 cm, komin jest przedłużany po wyprodukowaniu i zainstalowaniu pieca.

Wieko puszki to gotowe drzwi pieca z udanym zatrzaskiem, pozostaje tylko wywiercić kilka otworów dmuchawy, których średnica może wynosić 15-18 mm. Odbywa się to na dole okładki.

Cztery nogi o jednakowej długości wykonane są z narożnika lub skrawków rur, które są następnie symetrycznie spawane do dna puszki. Przed drzwiami można ułożyć metalową blachę, aby przypadkowo upuszczony węgiel nie dostał się do łatwopalnego materiału.

Uchwyty do butelek - poręczna rzecz do przenoszenia pieca z miejsca na miejsce, trzymania ich, możesz łatwo wstrząsnąć popiołem nagromadzonym w piekarniku. Do tej operacji najlepiej jest zdemontować komin.

Cóż, to wszystko, pozostaje tylko doświadczyć nowego pieca.

Instalacja

Korzystanie z pieca wytwarzanego w domu, a także wszelkich innych systemów grzewczych, wymaga ścisłego przestrzegania przepisów bezpieczeństwa. Początkowo powinieneś wybrać miejsce instalacji pieca. Ta jednostka, jak pokazuje praktyka, lepiej jest zainstalować w rogu, a mianowicie w pobliżu ścian, naprzeciwko w miejscu do bramy garażowej.

Nie ustawiaj pieca bliżej niż 1,5 m od miejsca, w którym znajduje się samochód. Warto wziąć pod uwagę, że wszystkie łatwopalne materiały i produkty powinny znajdować się w odległości co najmniej 1,5 m od pieca.

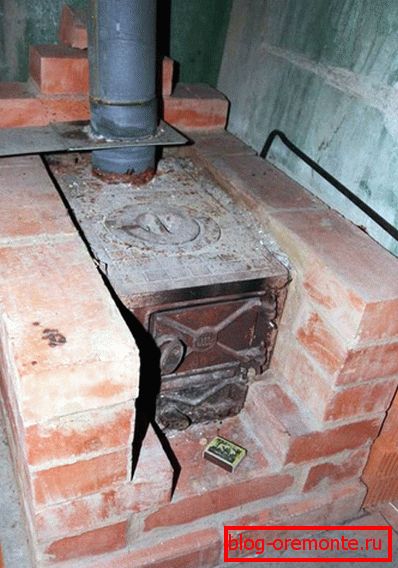

Piec lepiej nakładać ze wszystkich stron ceglane ściany. W ten sposób wyeliminowane zostanie prawdopodobieństwo dotknięcia gorącego pieca, a ciepło wytworzone z jego pieca zostanie również zgromadzone. W ten sposób kilkakrotnie zwiększysz wydajność urządzenia.

Jeżeli ściany garażu wykonane są z drewna, to musi istnieć pewna odległość między nimi a piecem, a mianowicie nie mniejsza niż 100 cm. Ponadto, aby uniknąć zapłonu, ściany w pobliżu pieca powinny być wyłożone arkuszami azbestu / cegłą lub innymi materiałami ogniotrwałymi.

Jako podstawę do pieca można użyć blachy stalowej o grubości 1-2 cm Inną opcją jest wypełnienie jastrychu betonowego. Dzięki tym działaniom można zapobiec rozprzestrzenianiu się ognia, jeśli nagle węgle / iskry itp. Wypadną z paleniska.

Aby korzystać z pieca w garażu, musisz najpierw wykonać wysokiej jakości wentylację. Świeże powietrze powinno się tu dostać w wystarczającej ilości, co zapewni normalne spalanie ognia. Mała szczelina między podłożem a bramą garażową może służyć również jako wentylacja. W przeciwnym razie będziesz musiał stworzyć specjalny kanał do szybkiego przepływu powietrza do garażu, co nie jest opłacalne z ekonomicznego punktu widzenia.

Podczas palenia w palenisku piec płonie bardzo gorąco, dlatego nie można pozostawić w pobliżu łatwopalnych materiałów, takich jak drewno, oleje i smary, benzynę itp. Może to doprowadzić do katastrofy.

Jeśli wyposażysz piec w zbiornik na wodę, wówczas piec może być używany do podgrzewania go. Po zainstalowaniu na nim pierścienie, będziesz miał możliwość przeprowadzenia również podgrzewania jedzenia.

Cała praca przy produkcji pieca zajmie nie więcej niż 2 godziny i będzie można cieszyć się z wyników swojej pracy przez kilka sezonów.

Wideo

Dobry przykład tworzenia pieca z poręcznych narzędzi w formacie wideo:

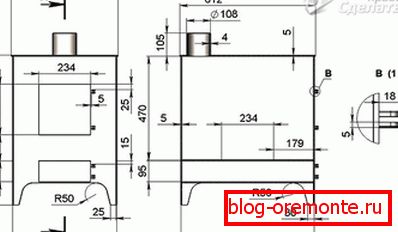

Rysunki

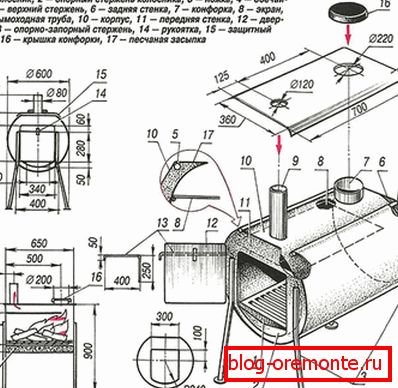

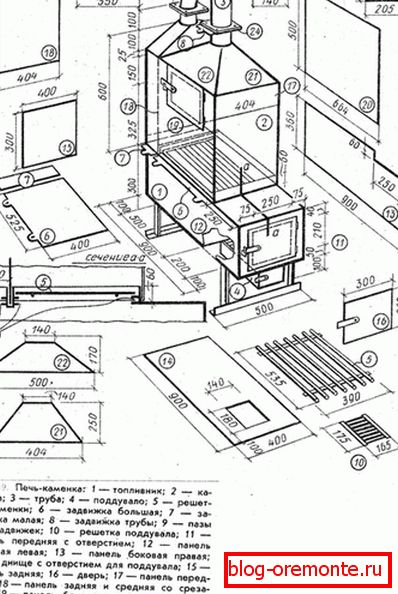

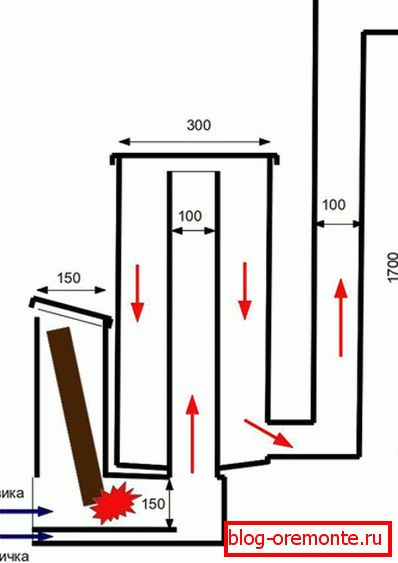

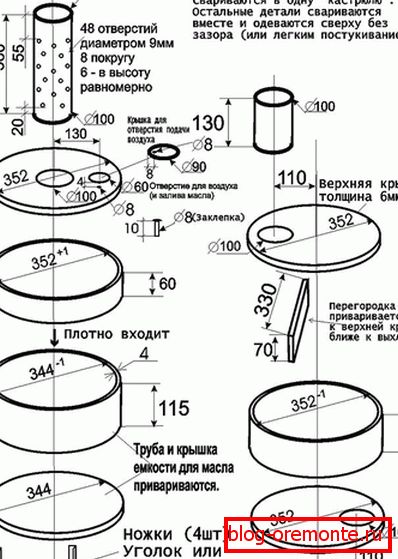

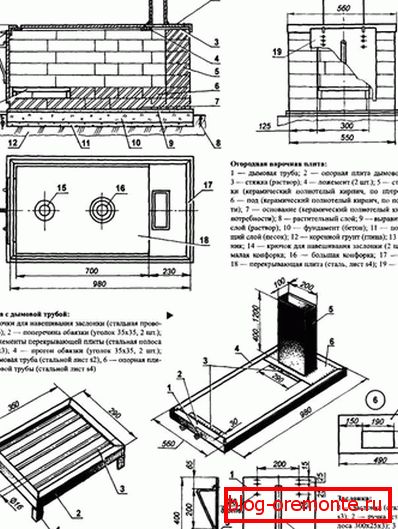

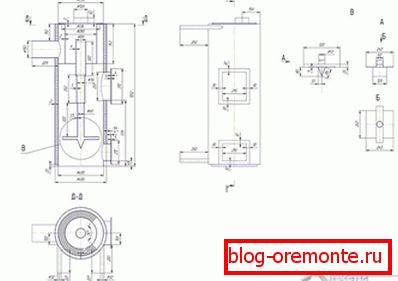

Nasze proponowane rysunki i schematy pomogą Ci zrozumieć zasadę wykonania pieca do ogrzewania garażu:
