Schemat połączeń pompy zanurzeniowej

Każdy posiadacz mieszkań podmiejskich wie, że sprzęt do pompowania zatapialnego jest powszechnie stosowany w systemach zaopatrzenia w wodę studzienną. Ponadto sprzęt ten może być obsługiwany w sieciach grzewczych prywatnych gospodarstw domowych.

Tak zwany schemat bezpośredniego podłączenia pompy zanurzeniowej do sieci energetycznej (bez udziału wyposażenia pomocniczego) jest dość prosty i obejmuje bezpośrednie połączenie z grupą styków przewodów zasilających, określaną jako "faza", "zero" i "uziemienie".

Należy zauważyć, że ta metoda łączenia może być stosowana nie we wszystkich przypadkach układania systemów poboru wody. Wręcz przeciwnie, najczęściej sprzęt pompujący jest używany w połączeniu z automatyzacją jednego lub drugiego typu, co znacząco poprawia właściwości eksploatacyjne systemu, a także zwiększa jego użyteczność. Zasadniczo takie rozszerzone schematy obejmują następujące elementy:

  • styczniki elektryczne (rozruszniki);
  • przełączniki (przekaźnik pośredni);
  • czujniki poziomu i ciśnienia;
  • hydroakumulator.

Cel automatyzacji

Zastosowanie elementów automatyki zainstalowanych w obwodach zasilania urządzeń pozwoli na podłączenie pompy zanurzeniowej w taki sposób, aby system pracował w trybie automatycznym.

Podstawą tego schematu jest stycznik z normalnie otwartą grupą stykową, do której wejścia doprowadzane są przewody zasilające (faza, zero i masa). Cóż, sama pompa jest podłączona do wyjścia stycznika, który pobiera z niego prąd z sieci.

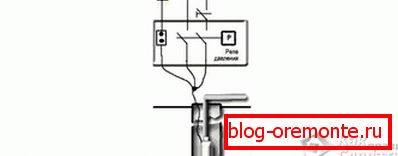

Zastosowanie takiego schematu podłączenia pompy zakłada obecność specjalnego akumulatora, który zawiera zawór zwrotny. To w tym urządzeniu zainstalowany jest presostat, który steruje działaniem grupy styczników, która dostarcza i usuwa napięcie z pompy.

Działanie całego systemu w trybie automatycznym jest następujące.

  1. Kiedy ciśnienie w układzie spadnie do minimalnego poziomu, przekaźnik wysyła sygnał do włączenia; w tym samym czasie styki grupy roboczej zamykają obwód zasilania pompy.
  2. Gdy woda dostaje się do układu, ciśnienie w akumulatorze stopniowo wzrasta.
  3. Gdy ciśnienie osiągnie górny próg (wartość graniczną) przez sygnał z czujnika ciśnienia, stycznik działa, aby się wyłączyć. Jego styki są otwarte, a sprzęt jest automatycznie odłączany od sieci.

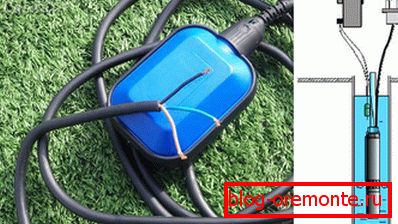

W przypadku domowych systemów zaopatrzenia w wodę zaprojektowanych dla znacznych objętości cieczy, obwód elektryczny czujników pływakowych jest bardziej odpowiedni, zapewniając automatyczną kontrolę poziomu cieczy w zbiorniku wyrównawczym (hydroakumulator). Schemat podłączenia urządzenia pompującego w tym przypadku nie różni się znacząco od poprzedniego, z tym, że zamiast przekaźnika ciśnienia jest on zainstalowany w czujniku poziomu cieczy.

Warto zauważyć, że aby podłączyć zasilacz do pompy zanurzeniowej (otworowej), potrzebne będą specjalne kable. Wodoodporny drut pod oznaczoną drogą startową lub KVV najlepiej nadaje się do tego celu. Dobra wydajność dla hydroizolacji to również importowana marka AQUA RN8.

Montaż budowlany z elementami automatyki

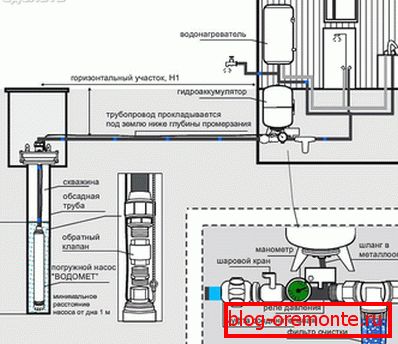

W przypadku, gdy planowane jest zmontowanie systemu zaopatrzenia w wodę, którego uruchomienie i wyłączenie zostanie wykonane z zaworu zasilania wodą, należy zakupić specjalny akumulator hydrauliczny używany w połączeniu z przekaźnikiem ciśnienia.

Jednocześnie połączenie automatyki z pompą może być zorganizowane z betonowej studni znajdującej się w bezpośrednim sąsiedztwie samej studni z pompą.

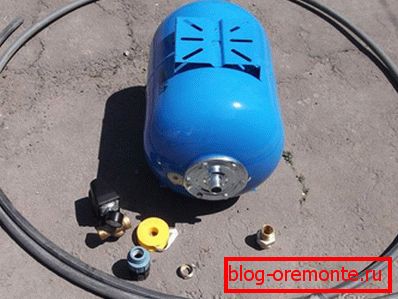

Aby zmontować system zaopatrzenia w wodę w oparciu o pompę zanurzeniową, potrzebne będą następujące urządzenia i komponenty:

  • typowy hydroakumulator o odpowiedniej pojemności;
  • presostat, przeznaczony do pracy z wybranym przez ciebie typem hydroakumulatora;
  • specjalne sprzęgło przejściowe (tak zwane "amerykańskie") o wielkości instalacji 1 ";
  • jeszcze jedno sprzęgło wyposażone w uchwyt tulei zaciskowej;
  • specjalny adapter z mosiądzu;
  • plastikowe rury, kształtki, taśmy FUM.

Główne prace instalacyjne przy montażu obwodu sterującego pompą zwykle nie są wykonywane w dobrze przygotowanym wcześniej, ale na górze, w otwartej przestrzeni. Po zakończeniu montażu tej części konstrukcji, będziesz mógł obniżyć ją do dna studni, gdzie w ciasnych warunkach będziesz musiał podłączyć ją tylko do pompy.

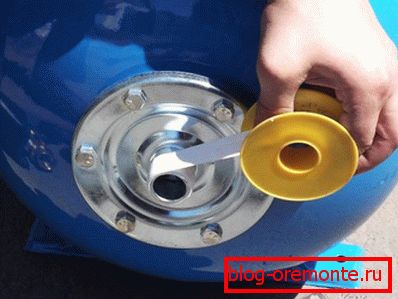

Prace nad montażem obwodów sterujących i sterowaniem, zwykle rozpoczyna się od spinania akumulatora; w tym samym czasie, w celu niezawodnego uszczelnienia połączeń i ułatwienia późniejszej konserwacji systemu, wszystkie połączenia gwintowane są uszczelniane za pomocą specjalnej taśmy FUM.

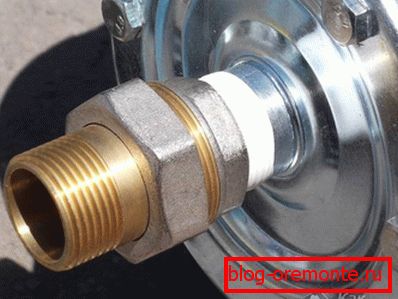

Należy zauważyć, że presostat podłączony jest bezpośrednio do akumulatora ciśnienia, ale za pośrednictwem specjalnej przejściówki o nazwie "American". Zastosowanie elementu przejściowego ułatwia rozmontowanie połączenia w razie potrzeby, a także znacznie upraszcza wszystkie operacje związane z łączeniem i konfigurowaniem automatyzacji.

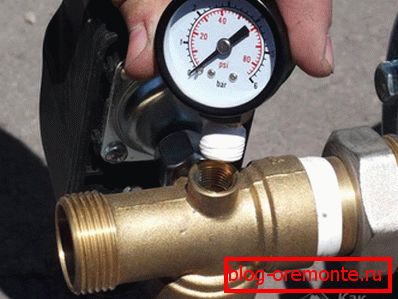

Instalując presostat, spróbuj umieścić go w taki sposób, aby w razie potrzeby "wziąć" manometr w dowolnym momencie (bez zejścia na dół do studni). Należy również zwrócić uwagę na to, że niezawodność i szczelność połączenia przekaźnika z taśmą należy zapewnić specjalną uszczelką.

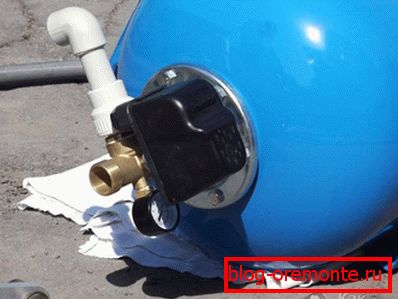

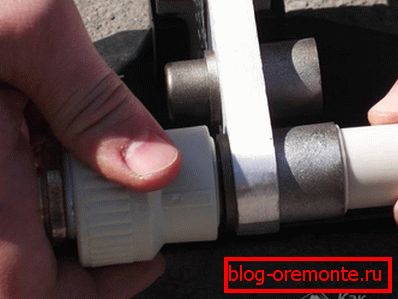

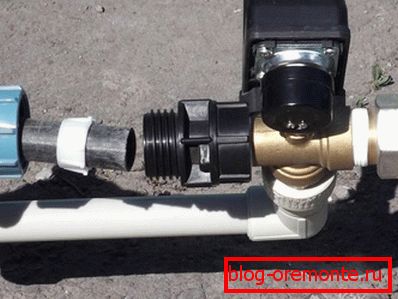

W przyszłości, aby utworzyć linię wody konsumenta (połączoną z wylotem z presostatu), trzeba będzie wykonać specjalne kompozytowe wygięcie lutowane z kształtki i kawałka plastikowej rury. Na końcu rury z tworzywa sztucznego lutowane jest złącze z gwintem zewnętrznym (typ MPH), które jest hermetycznie przymocowane do wylotu z presostatu (patrz zdjęcie po lewej).

W tej części prac, które powinny być wykonane poza studnią, można uznać za zakończone.

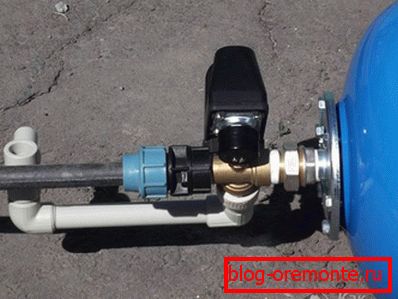

Struktura zdjęcia

Łączenie konstrukcji z pompą

Wszystkie nadchodzące operacje łączenia zmontowanej konstrukcji z pompą będą musiały być wykonywane bezpośrednio w studzience. Jeśli to konieczne, można rozbić (nieużywane) istniejące okablowanie na dwie oddzielne linie, z których jedna trafi bezpośrednio do domu, a druga może służyć do nawadniania ogrodu. Aby wyłączyć tę gałąź na okres zimowy, konieczne jest zapewnienie oddzielnego zaworu odcinającego.

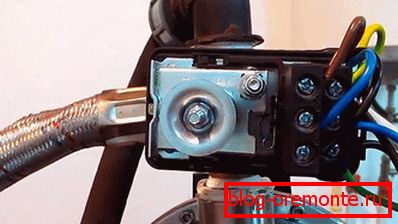

Na ostatnim etapie prac instalacyjnych należy podłączyć część elektryczną obwodu do presostatu. W tym celu należy najpierw zdjąć pokrywę regulatora, zapewniając swobodny dostęp do zacisków przyłączeniowych urządzenia.

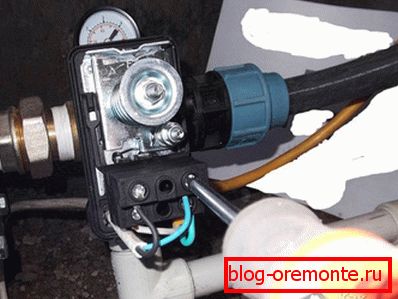

W dolnej części obudowy znajdują się otwory do wprowadzania przewodów zasilających i kabel sygnałowy z pompy. Ostrożnie wsuń wszystkie przewody w te otwory i podłącz ich końce do odpowiednich zacisków. Najczęściej terminale do podłączenia przewodu sygnałowego od pompy są oznaczone jako "SILNIK", a zaciski do podłączenia kabla sieciowego - jako "LINIA".

Po zakończeniu tych prac wystarczy tylko wymienić pokrywę przekaźnika-regulatora.
