Ścienny drenaż piwnicy

Aby budynek mieszkalny w sektorze prywatnym w mieście lub poza nim nie był zanurzony, należy wykonać odwodnienie ścienne fundamentu. Taka konstrukcja pozwala na ograniczenie wysokości przepływu wody gruntowej, tak aby nie przepływały przez punkt krytyczny, zalewając piwnicę lub piwnicę (lub zagłębienie w garażu). Oprócz zalewania niektórych lokali, może pojawić się wiele problemów. Na ścianach, suficie i podłodze pomieszczeń będzie wilgoć i pleśń, dekoracja i inwentarz zostaną uszkodzone, fundament zostanie zniszczony.

Jak wygląda schemat drenażu? Poniżej poziomu piwnicy, odpowiednio poniżej poziomu piwnicy (lub innego pomieszczenia, które znajduje się poniżej wszystkich innych), buduje się konstrukcję, aby zapobiec przedostawaniu się wód gruntowych i deszczowych do pomieszczeń piwnicznych. Zastanów się, co stanowi fundament urządzenia odwadniającego.

Właściwości

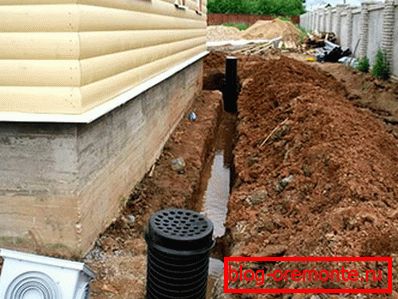

W rzeczywistości dzisiaj niewiele osób powie, że system odwadniania nie jest potrzebny. Dla tych, którzy mają dom z piwnicą lub jest piwnica w budynku, po prostu konieczne jest odprowadzenie wilgoci w pobliżu ściany. Oczywiście lepiej będzie się nim zająć nawet podczas budowy, kiedy kładzie się właśnie fundament. Cóż, w przypadku, gdy budynek jest już zbudowany, ale nie ma wycieku wilgoci, trzeba będzie znaleźć czas i pieniądze, aby stworzyć system ochrony przed wodą gruntową. Początkiem urządzenia drenażowego będą prace wykopaliskowe wokół domu.

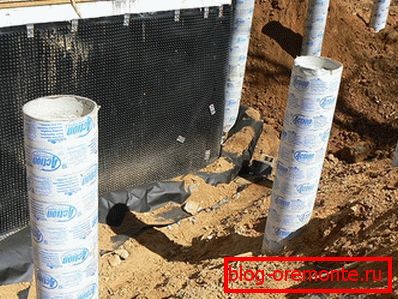

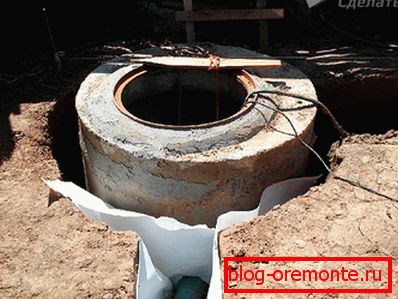

Rury nawilżające, zwane również drenami, są umieszczane wokół budynku wokół obwodu. W narożnikach domu, gdzie rury są ze sobą połączone, wykonywane są otwory kontrolne. Studnia pompująca znajduje się w najniższym miejscu obszaru podmiejskiego. Jego celem jest doprowadzenie nadmiaru wilgoci poza granice terytorium do najbliższego systemu kanalizacji burzowej lub części wód.

Jeśli umieścisz gliniany zamek w odległości pół metra od fundamentu, możesz dodatkowo zabezpieczyć go przed wodą.

Aby ustawić ochronę przed wilgocią na ścianie, należy użyć kilku rodzajów elementów odwadniających:

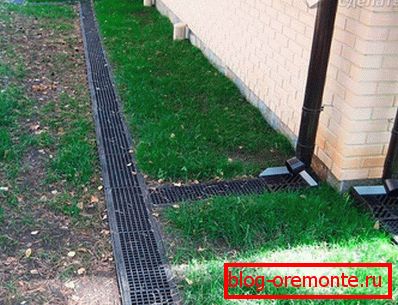

• Liniowy. Wykonany jest z sekcji wykonanych z polichlorku winylu. Sekcje te mają kilka rynien, a także kratki ochronne, które są montowane w poprzek ślepego obszaru wokół domu. Wchodząc do tych sieci, woda przez rury przechodzi do studzienki studzienki.

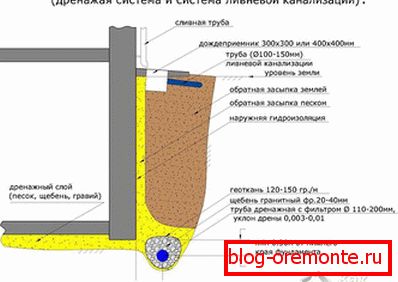

• Plast. Ten rodzaj drenażu jest wyposażony bezpośrednio pod fundament, ustawiając go na tym samym poziomie, co poduszka z piasku. W wyniku tego cała nadwyżka cieczy wpływa do studni odbierającej wzdłuż drenów z perforacjami, nad którymi piasek wylewa się z rzeki i gruzu (wcześniej wypłukany). Zgnieciony kamień i piasek są potrzebne, ponieważ pełnią rolę filtra ochronnego.

Wykonanie obliczeń instalacji drenażu

Decydując się na hydrauliczną ochronę fundamentu budynku, należy pamiętać o kilku ważnych czynnikach:

• Głębokość fundamentu. To zależy od głębokości ułożenia drenażu, który powinien znajdować się na poziomie poduszki, a nawet nieco poniżej.
• Odwodnienie drenażu. Jeśli system odwadniający jest równomiernie obniżony do strony, w której znajduje się kolektor, dając rurociągowi nachylenie 2 cm na metr bieżący, możliwe jest zapewnienie odprowadzenia nadmiaru wody bez przerw, zapobiegając stagnacji w rurach, uzyskując nieprzyjemny zapach.

Aby prawidłowo wykonać drenaż, konieczne jest wcześniejsze oznaczenie punktów układu, które znajdują się na samej górze i na samym dole. Oznaczenie głębokości, na którym należy ułożyć górny poziom systemu, zależy w najbardziej bezpośredni sposób od miejsca, w którym będzie zlokalizowany punkt poboru wody i jego wylot. Z reguły za taki znak brany jest róg domu, a odwiert-odbiornik może służyć jako dolny znak.

Aby zrozumieć, w jaki sposób odbywa się drenaż i jakie są związane z nim obliczenia, zastanów się nad małym przykładem. Weźmy za przykład przykładowy dom o długości 8 mi szerokości dokładnie 5 m. Studnia będzie znajdować się 9 m od budynku, a górny poziom będzie wzniesiony 28 cm nad ziemią.

Oblicz długość rowy. Długość pojedynczych odcinków wykopu do miejsca, w którym nastąpi zmiana kierunku wody, wynosi 13 m (suma szerokości i długości domu, odpowiednio 5 i 8 m). Całkowita długość wykopu do odwiertu odbiorczego wynosi 22 m (13 m, obliczone powyżej, a 9 m do studni). W rezultacie wartość równą 44 cm (2 cm x 22 m długości) będzie uznana za dopuszczalne nachylenie.

Jeśli punkt, w którym woda zostanie rozładowana, jest z jakiegoś powodu zbyt wysoki, należy zainstalować pompę odwadniającą, którą można wypompować z miski olejowej.

Niezależnie od tego, co jest wymagane w twoim przypadku, odwodnienie wokół płyty podstawowej powinno znajdować się w odległości co najmniej 3 m od budynku. A wypełniacze - piasek i żwir, zasypiają na głębokość, która nie pozwoli pęcznieć tych materiałów, jeśli zamarzną one przez wody gruntowe. Ponadto wokół budynku konieczne jest ustawienie obszaru niewidomego o szerokości nie mniejszej niż metr.

Układ

Ogólnie rzecz biorąc, nie jest trudno wykonać odwadnianie ścian, najważniejszą rzeczą jest wykonanie całej pracy etapami, w następującej kolejności:

• Podczas tworzenia poduszki z piaskiem należy dokładnie zmierzyć różnice wysokości w różnych miejscach za pomocą poziomu (przyrządu geodezyjnego mierzącego różnicę wysokości na różnych wysokościach). Etykiety lub kamienie milowe są ustawione w oznaczonych miejscach. Tam, gdzie głębokość jest mniejsza niż wymagana głębokość piasku, należy wypełnić, gdzie jest więcej - przeciąć ziemię. Spowoduje to równomierne nachylenie, wzdłuż którego można ułożyć rury, tak aby woda przepływała wzdłuż nich równomiernie, bez użycia pompy.

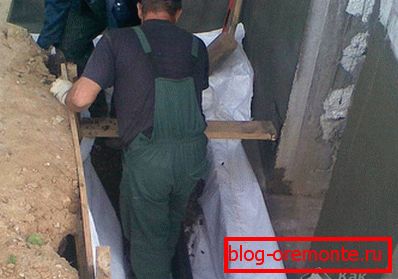

• Nad warstwą piasku musisz rozłożyć geowłókninę, a następnie wylać na nią przemyty żwir. Kiedy żwir jest rozproszony, tworzą wcięcie, w którym zostanie położony drenaż. Podczas układania należy upewnić się, że nachylenie jest takie samo na całej długości rowów.

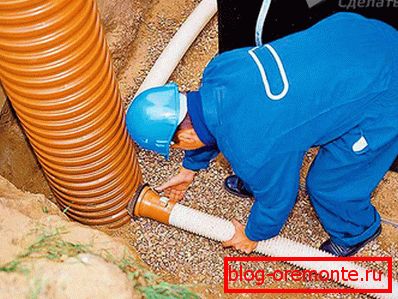

• Perforowane rury z polichlorku winylu powinny być układane na żwirze. Otwory w nich muszą mieć rozmiar, który nie pozwoli, aby małe cząstki żwiru utworzyły blokadę.
• Po zakończeniu wszystkich połączeń sprawdzamy ogólne odchylenie jako całość. Możesz to zrobić, pociągając za przewód. Na każdej parze metrów nachylenie powinno wzrosnąć o 2 cm, czyli po 2 m wylot odpływowy spadnie o 2 cm, po 4 m - o 4 cm, i tak dalej.

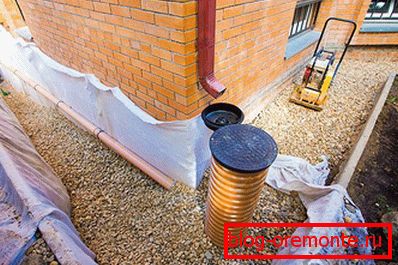

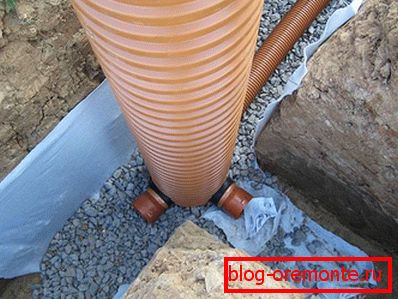

• W narożnikach używamy trójników do wykonania połączeń narożnych i podniesienia pionowej rury, która będzie miała ściśle dopasowane wieko. Dzięki takim kranom zainstalowanym w każdym rogu, system może łatwo wypłukać wszelkie zanieczyszczenia lub osady.
• Rury ułożone w rowach są owinięte geowłókniną, a uzwojenie powinno być bez szczelin. Nie powinien też dostawać żwiru lub piasku. Że geowłóknina nie rozwinęła się, jest związana z nitką z kapronu.
• Po nawinięciu zasypka jest wykonana z czystego żwiru, warstwa o grubości około 17 cm. Powstała poduszka żwiru musi być pokryta tą samą geowłókniną, aby zapobiec przedostawaniu się gleby do otworów.
• Duża część piasku rzecznego wylewa się na żwir, co pozwoli dodatkowo filtrować ścieki.
• Uwolnienie rur kanalizacyjnych z domu, konieczne jest zaizolowanie. W tym celu można użyć pianki o grubości co najmniej 20 cm.

W rzeczywistości jest to ostatni etap budowy dna ściany fundacji. Na zdjęciu na końcu artykułu można zobaczyć, jak wyglądają te lub inne etapy aranżacji takiej ochrony. Gotowy system może działać przez kilka dekad, jeśli się nim zajmiesz i utrzymasz go w odpowiednim czasie.
