System ochrony przed wyciekiem wody

Inteligentne domy stają się coraz bardziej popularne. Ich infrastruktura obejmuje automatyczne sterowanie oświetleniem elektrycznym, temperaturą powietrza wewnątrz, poziomem wilgotności itp. Wszystko to ma jednak drugorzędne znaczenie, jeżeli system zapobiegający wyciekom wody nie jest zainstalowany.

Co to jest?

Być może znasz sytuację, w której mała przerwa w systemie zaopatrzenia w wodę doprowadziła do poważnych konsekwencji. Np. Nieoczekiwane połączenie gwintowane, zgniły mikser lub rura wlewa się do wielkiego rachunku, którego kwota obejmuje nie tylko koszt własnego sprzętu, ale także naprawę obudowy sąsiadów od dołu.

W skrócie, system ochrony przed wyciekiem jest kombinacją kilku modułów zapobiegających zalaniu domu lub mieszkania. Wszystkie z nich można podzielić na dwa główne typy:

  • Lokalny. Sugerować częściową ochronę przed zalaniem. Zainstalowany na urządzeniach, które mogą powodować nieprzyjemną sytuację. Na przykład może to być półka z pralką. Łączy się z częścią elektryczną urządzenia. Jeśli woda zacznie się przelewać, podniesie pływak, który zamknie styki i uruchomi pralkę w trybie awaryjnego rozładowania cieczy. Do tej roli wykorzystywane są również węże zasilające z dodatkowym zaworem. Po jej pęknięciu woda wchodzi do komory ochronnej, gdzie następuje zamknięcie styków i aktywacja mechanizmu blokującego. Można je również stosować do zmywarek i suszarek.
  • Skala. Zawiera trzy główne komponenty: jednostkę sterującą, czujniki i automatyczne mechanizmy blokujące. Jednostka sterująca jest stacją centralną, która odbiera sygnały z czujników i, jeśli to konieczne, uruchamia napędy zaworów. Dźwigi nie są instalowane w żadnym konkretnym pomieszczeniu (chociaż jest to również możliwe), ale na przewodach centralnego wejścia. Dlatego cały dom jest całkowicie zablokowany. Sygnalizatory mogą być zarówno przewodowe, jak i bezprzewodowe. W tym ostatnim czasie czas reakcji jest znacznie krótszy, więc system działa szybciej, a wraz z nim zużywa się mniej energii elektrycznej. Są instalowane w miejscach zagrożonych: pod pralką, blisko zlewu, w pobliżu łazienki lub kabiny prysznicowej. Nie musisz się martwić, że jeśli spadnie na nie rozprysk podczas kąpieli, pozostaniesz w pianie, zwykle konieczne jest, aby poziom cieczy osiągnął co najmniej 1 mm na całym obszarze czujnika. Zasilanie całego mechanizmu może pochodzić z sieci lub z baterii lub akumulatorów. Mechanizm autonomiczny jest lepszy, ponieważ kiedy elektryczność znika, może być postrzegana jako sygnał, a zasilanie zostanie zablokowane.

Jeśli nadal zdarzyło się, że wylałeś wodę na podłogę i czujniki zadziałały, wystarczy wziąć zwykłą suszarkę do włosów i dobrze osuszyć czujniki lub użyć przycisku otwierania wymuszonego. W takim przypadku system nie zareaguje na przecieki w ciągu godziny.

Dziś na rynku istnieje kilka firm, które sprawdziły się w produkcji systemów ochronnych. Będzie to właściwe, jeśli możesz dokonać porównania systemów przed ich zakupem.

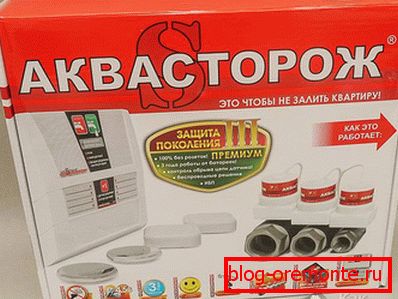

Aquastorozh

На данный момент Aquastorozh является самой прогрессивной системой. Для того чтобы оценить все преимущества, рассмотрим каждый модуль в отдельности:

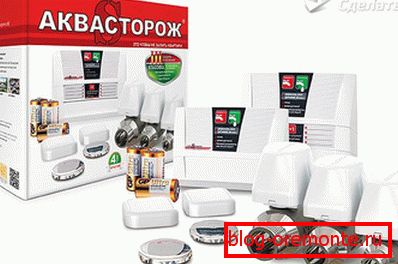

  • Centralna baza. Jest to mały układ, na którym znajdują się złącza rozszerzeń. Obsługuje połączenia czujników przewodowych i bezprzewodowych, ich całkowita liczba może osiągnąć 20, tj. Jeden można umieścić w pobliżu każdego zagrożonego miejsca. Zasilanie dostarczane jest zarówno z akumulatora, jak iz sieci. Zapewniona jest obecność 3 elementów standardowego C. Można zamontować dodatkowy zestaw, który zwiększy autonomię całego systemu do 5 lat (dla czujników bezprzewodowych ze standardowym modułem, 1 rok, z dodatkowym - 3). Ale nawet jeśli zasilanie elektryczne zostanie wyłączone, a akumulatory nagromadzone, ładunek zgromadzony przez jonizatory wystarczy na więcej niż 10 otworów i zamknięć zaworu. Na przednim panelu znajdują się dwa duże klawisze, które są przeznaczone do sterowania mechanizmami blokującymi w trybie ręcznym. Wyświetlana jest również duża liczba diod LED, które sygnalizują awarię lub podejmowane działania.
  • Czujniki. W tym zestawie są bardzo proste, ale jednocześnie tak niezawodne, że po instalacji można zapomnieć o ich istnieniu, ponieważ nie wymagają konserwacji. Na plastikowej podstawce znajduje się małe kontakty chipowe, które są pokryte pozłacana, więc atak na korozję nawet nie jąkanie. Aby nadać im reprezentacyjny wygląd, od góry są pokryte piękną nakrętką ze stali nierdzewnej. Zasada działania jest zredukowana do faktu, że gdy woda dostanie się do środka, opór spada i sygnał jest wysyłany do centralnego panelu. Kabel można wydłużyć do 100 metrów. Czujniki bezprzewodowe w swojej konstrukcji mają ten sam układ, ale ponadto w plastikowej obudowie znajduje się moduł do komunikacji radiowej. Dodatkowo mogą znajdować się klucze wymuszające aktywację lub dezaktywację ochrony.
  • Zawory kulowe. Podczas obracania mechanizmu blokującego opracowano specjalne elementy o niskim oporze. Bardzo ważne jest, aby nie poświęcać dużo czasu i energii na aktywację. Obrót odbywa się za pomocą elektrycznych silników niskonapięciowych. Dzięki małej metalowej skrzyni biegów przekazywana jest transmisja siły obrotowej. Co dwa tygodnie następuje kontrola testowa w trybie automatycznym. Odbywa się to w taki sposób, że w decydującym momencie mechanizm nie zawodzi, a jeśli są jakieś wady lub coś może zostać zablokowane, wtedy będzie można je ujawnić na wczesnym etapie. Nawiasem mówiąc, system sterowania jest również dostępny w zaworach. W bloku z tworzywa sztucznego znajdują się dwa mikroprzełączniki wskazujące podstawę, w której znajduje się obecnie zawór.

Zasadniczo jest to konstruktor, który może być uzupełniony o dowolne moduły dostępne do sprzedaży. Instalacja może przebiegać niezależnie, sprowadza się do kilku podstawowych kroków:

  • Montaż zaworów. Przeprowadza się go bezpośrednio po wodomierzu (w niektórych rejonach wolno to robić przed licznikiem). Połączenia muszą być uszczelnione taśmą holowniczą lub teflonową.
  • Zainstaluj kontroler. Może być umieszczony w dowolnym dogodnym miejscu. Jest przymocowany do ściany za pomocą specjalnego wspornika.

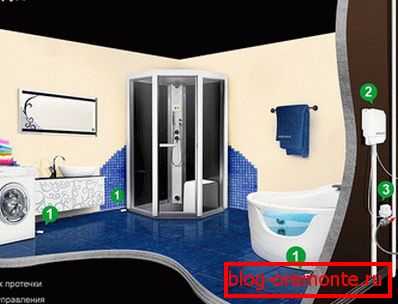

  • Dystrybucja czujnika. Są one układane w stos w pobliżu jakiegokolwiek sprzętu, w którym dostarczana jest woda, a także w pobliżu punktów poboru wody.
  • Łączenie wszystkich elementów w jeden system. Odbywa się to za pomocą przewodów lub technologii bezprzewodowej.

W wersji eksperckiej dostępne są czujniki z zabezpieczeniem przed zerwaniem. W normalnej konfiguracji, gdy drut pęka, system zostaje wyzwolony. Jest również wbudowany dodatkowy kondensator, a jeśli kontakt zniknie, centralny panel wyemituje sygnał dźwiękowy.

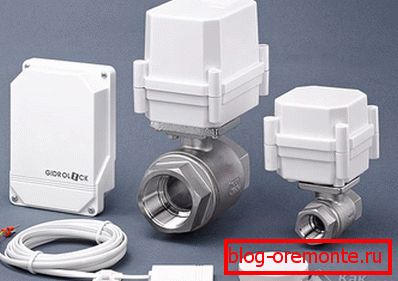

Hydrolock

Zasada działania systemu Gidrolock jest pod wieloma względami podobna do poprzedniej. Składa się on również z trzech głównych modułów, ale istnieją pewne różnice.

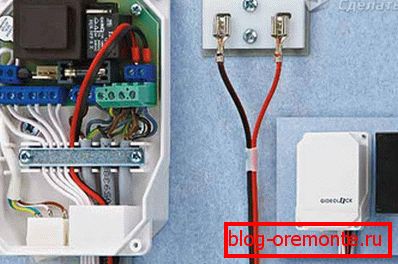

  • Sterownik centralny znacznie mniejsze i umieszczone w szczelnej plastikowej obudowie. Panel przedni nie jest tak interaktywny. Na bocznej ścianie znajduje się jeden przełącznik. Zasilanie jest zasilane z sieci o napięciu 220 V. Mikroukład zapewnia urządzenie do ładowania akumulatora, które włącza się przy braku pierwszego źródła. Wdrożono obsługę 20 przewodowych czujników. Są one połączone za pomocą zacisków, a nie specjalnych łączników. Dodatkowe kołki są dostępne pod przełącznikiem, który może gwałtownie otwierać i zamykać kurki. Po uruchomieniu rozlega się dźwięk przenikliwy.
  • Czujniki. Oprócz przewodowych czujniki są również obsługiwane z transmisją sygnału przez kanał radiowy. Aby z nich skorzystać, potrzebny będzie dodatkowy moduł. Można go umieścić w osobnej obudowie lub zainstalować wewnątrz jednostki głównej. Aby system mógł zrozumieć, że ma do dyspozycji urządzenia bezprzewodowe, należy go "wyszkolić". Aby to zrobić, zamknij dwa kontakty wymienione w instrukcjach. Następnie czujnik jest zwilżany wodą. Pomyślne połączenie zostanie powiadomione przez diodę LED. Dalej jest uruchomienie testowe. Gdy bateria znajduje się w czujniku, kontroler powiadamia o migającym zielonym wskaźniku. Liczba błysków wskazuje numer porządkowy urządzenia, co upraszcza jego identyfikację.

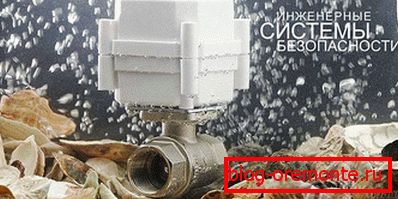

  • Dźwigi. Mogą mieć różne średnice, w zależności od potrzeb klienta. Jako materiał na obudowę wybrano stal nierdzewną, która może służyć przez długi czas. Serwo jest znacznie większe niż poprzedni system, który może być krytyczny podczas instalacji w ograniczonej przestrzeni.

Установка осуществляется таким же методом, как и в случае с Aquastorozhем, но дополнительно придется позаботиться о подводе электрической сети. Придется потратить больше времени на подключение всех датчиков.

Hydrolock przeprowadza również test, ale robi to raz w tygodniu. W tym przypadku mechanizm blokujący w żurawiach wykonuje pełny obrót wokół osi, co pozwala na pozbycie się koksowania, jeśli zostało ono utworzone.

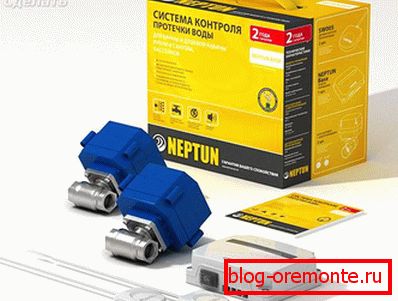

Neptun

Neptun zapewnia użytkownikowi duży wybór kontrolerów. Mogą być przewodowe i bezprzewodowe. Wykonanie obudowy zależy od konkretnego zestawu i warunków instalacji. Istnieje opcja kolejek. Oznacza to, że można go zamontować bezpośrednio w panelu elektrycznym w pobliżu urządzeń. W roli elementów zasilających mogą znajdować się akumulatory, a także sieć 220 V. Zaletą tego systemu jest możliwość ręcznego sterowania zaworami. Aby to zrobić, w niektórych wariantach korpusu serwonapędów wykonano specjalne flagi.

Czujniki można montować bezpośrednio w podłodze, ale należy je odwrócić do góry za pomocą styków. Po uruchomieniu sygnału dźwiękowego i świetlnego. Czas od momentu sygnalizacji do całkowitego zazębiania się wody może wynosić od 5 do 20 sekund i zależy od tego, które zawory producenta są stosowane w konkretnym przypadku. Możliwe jest współdziałanie z systemami alarmowymi, przeciwpożarowymi, a także z inteligentnym systemem domowym.

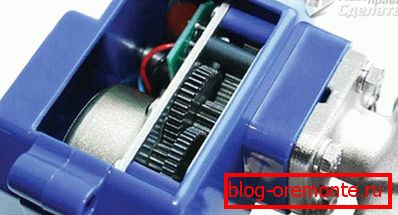

В системе Neptun установлены одни из самых мощных сервоприводов на запорной арматуре. Момент усилия при вращении может достигать 16 Нм, это значение сопоставимо с усилием бытового шуруповерта. Питание подается только в момент срабатывания и только в значении 12 V.

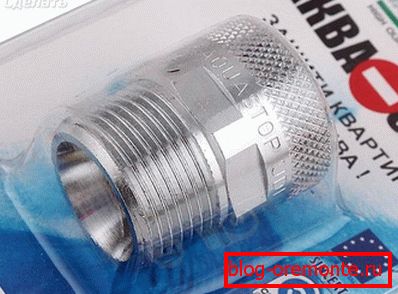

Aquastop

Ta opcja wymaga najniższej inwestycji w porównaniu do wszystkich poprzednich. Nie ma potrzeby podłączania instalacji elektrycznej lub innych akumulatorów. System jest urządzeniem mechanicznym, które jest wykonane ze stali nierdzewnej. Wewnątrz znajduje się sprężyna, która utrzymuje tuleję w kształcie stożka. Jak tylko przepływ wody przekroczy 13 litrów na minutę, wzrasta różnica ciśnień, która naciska tuleję na wystający element, a przepływ zatrzymuje się. Instalacja jest bardzo prosta. Wystarczy zamontować tę małą rurkę między kranem a wężem pasującym do miksera lub innego urządzenia. Musisz więc zrobić z każdym punktem analizowania.

Wszystkie opisane sposoby ochrony przed wyciekiem okazały się niezawodne, zdolne do sprostania zadaniom. Wybór opcji zależy od Twojego budżetu, liczby pokoi, a także od potrzeby integracji z innymi elementami inteligentnego domu. Dzięki umiejętnemu podejściu możesz zaimplementować alert za pomocą wiadomości SMS, które zawsze będą świadome tego, co się dzieje lub będą współpracować zdalnie z całym systemem.

Wideo

System ochrony przed wyciekiem: co to jest i czy powinno się go używać? Zostanie to omówione w filmie wideo:

Посмотрите видео о системе защиты от протечек воды Aquastorozh:
