System ogrzewania z obiegiem naturalnym

Pomimo tego, że zaawansowane technologie ogrzewania pomieszczeń są obecnie powszechne, system ogrzewania z naturalnym obiegiem jest bardzo potrzebny. Wynika to przede wszystkim z faktu, że jest łatwy do zainstalowania, a jeśli weźmiesz pod uwagę niestabilność dostarczania energii elektrycznej przez sektor prywatny, popularność takiego autonomicznego systemu grzewczego staje się jasna.

Jak to działa

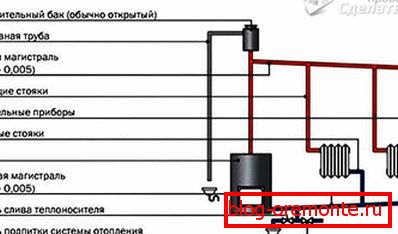

Natychmiast należy powiedzieć, że dzięki specjalnemu urządzeniu system działa bez wymuszonego obiegu chłodziwa. Ruch wody w rurach wynika z faktu, że po ochłodzeniu gęstość wody wzrasta i spływa do kotła rurami zainstalowanymi na zboczu, wypychając z niego gorącą wodę.

Chociaż system ogrzewania cyrkulacyjnego może pracować bez pompy, lepiej go zainstalować. Gdy pompa jest włączona, płyn chłodzący przepływa szybciej przez rury, dzięki czemu pomieszczenie szybciej się nagrzewa.

Po opuszczeniu kotła woda dostaje się do przyspieszającego kolektora, dociera do niego do punktu szczytowego, a poprzez rury zainstalowane na zboczu z kotła, podczas chłodzenia, krąży w kółko.

Wady i zalety

Najpierw porozmawiajmy o niedociągnięciach. Takie podejście pomoże ustalić, czy taki system ogrzewania będzie dla Ciebie odpowiedni.

• Jeśli w systemie nie ma pompy, należy poczekać dość długo, aż gorąca woda dotrze do baterii i przejdzie przez nie.
• Nierówne nagrzewanie grzejników. Wynika to z tego samego niuansu - gorącej wody z góry i zimnej od dołu.
• Instalacja odbywa się za pomocą droższych rur o dużej średnicy.
• Konieczne jest zainstalowanie otwartego zbiornika wyrównawczego, w wyniku czego woda paruje i okresowo musi być dodana do systemu. Instalacja zamkniętego zbiornika wyrównawczego może obniżyć wydajność systemu.
• Projekt pokoju cierpi.
• Nie naruszaj nachylenia rur, nawet jeśli potrzebujesz ominąć drzwi.
• System powinien być tak mały, jak to tylko możliwe.
• Planując system ogrzewania bez pompy, konieczne jest prawidłowe określenie poziomu akumulatorów, zbiornika wyrównawczego i kotła, które powinny być zainstalowane w najniższym punkcie.

Korzyści

• Elektropojedność Nawet jeśli zainstalowana jest pompa, gdy wystąpi awaria zasilania (lub gdy pompa nie działa), system grzewczy nadal działa.
• Instalacja и дальнейшее обслуживание не требует особых навыков.
• Cicha praca.

Rodzaje systemów

Jak już wspomniano, w systemie ogrzewania grawitacyjnego nie powinno być różnic wysokości, w przeciwnym razie po prostu nie będzie działać. Z tego powodu można wykonać kilka konturów.

Pojedynczy obwód

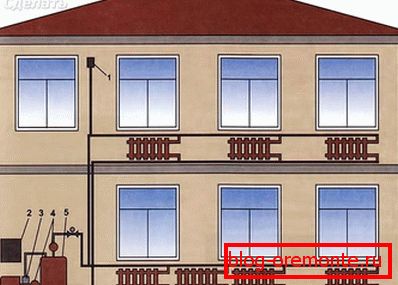

Wszystko jest tu jasne - jedna rura wychodzi z kotła, a druga idzie do niej, a baterie są ze sobą połączone. Przedstawiony schemat pomoże to zrozumieć.

System jednoprzewodowy może być jednoprzewodowy, tylko w tym przypadku konieczne jest uwzględnienie czynnika, który powoduje, że każda kolejna bateria w systemie grawitacyjnym będzie bardziej wrażliwa na chłód niż poprzednia.

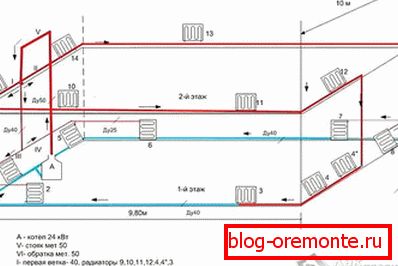

Podwójny obwód

Układy dwuobwodowe mogą różnić się kierunkiem ruchu chłodziwa:

1. Z nadjeżdżającym ruchem.
2. Z ruchem ulicznym.

Wybór metody montażu rur, biorąc pod uwagę kierunek przepływu chłodziwa, zależy głównie od tego, gdzie drzwi znajdują się w pomieszczeniu, lub są inne niuanse, dzięki którym instalacja zwrotu w tym miejscu jest niemożliwa.

Niezależnie od wybranego układu kąt nachylenia rur nie ulega zmianie.

Jak obliczyć moc baterii i ogrzewanie kotła

Nie trzeba mówić o dokładnych wynikach, ponieważ każdy dom jest indywidualny i może różnić się wieloma parametrami, których nie można uwzględnić w ogólnym schemacie i nie ma takiej potrzeby. W idealnych warunkach uważa się, że do ogrzewania 1 m² wystarczające 60 watów mocy chłodnicy. Jest całkiem jasne, że jeśli dom nie jest izolowany, zainstalowane są w nim proste drewniane okna, wtedy trzeba będzie zainstalować mocniejsze baterie.

Aby później nie przystąpić do przeróbek, ważne jest, aby nawet na etapie planowania dowiedzieć się, jaka powinna być moc baterii (lub akumulatorów) do zainstalowania w konkretnym pomieszczeniu. Aby to zrobić, możesz użyć jednej z dwóch metod.

Według objętości

Można uzyskać dokładniejsze dane, biorąc pod uwagę objętość pomieszczenia. Wykonujemy pomiary i po otrzymaniu danych dotyczących wysokości, szerokości i długości pomieszczenia pomnożymy je razem i pomnożymy wynik przez 40 watów. Biorąc pod uwagę specyfikę struktury, wprowadzamy współczynnik korygujący. Dla:

• jednopiętrowy prywatny dom z nieizolowanym poddaszem - 1,5;
• pokoje z ocieplonymi ścianami - 1,1;
• pokoje z nieocieplonymi ścianami - 1,3;

Ważne jest, aby wziąć pod uwagę liczbę drzwi i okien.

• Jeśli w pokoju znajdują się drzwi wejściowe, do uzyskanej figury należy dodać kolejne 150-200 W.
• Jeśli okna są małe i energochłonne, to każda z nich będzie wymagać kolejnych 70 watów.
• W przypadku dużych lub nieizolowanych okien należy dodać po 100 watów.

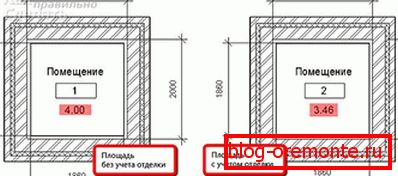

Według obszaru

Obliczając liczbę baterii nad powierzchnią podłogi, stosuje się wskaźnik średni - 1 kW na 10 m². Ta sama zasada służy do obliczenia mocy kotła grzewczego zakupionego dla domu.

Zastanów się, jak wykonać obliczenia.

• Jest dom o wymiarach wewnętrznych 9? 8 m. Mnożymy szerokość przez długość i uzyskujemy obszar - 72 m².
• 72 m² podzielony na 10 (1 kW na 10 m²), a otrzymujemy 7.2 - to moc kotła w kW.
• Teraz odkrywamy moc baterii, która może pomieścić 2? 4 m.
• Teren wyniósł 8 m².
• Korzystając z tych samych obliczeń jak dla kotła, otrzymujemy wartość 0,8 - moc akumulatora w kW.

Teraz wprowadzimy poprawki w strefach klimatycznych. Rozważ współczynniki:

1. W regionach południowych - 0,8-0,9.
2. Na dalekiej północy - 1,5-2.
3. W strefie środkowego pasma - 1,2-1,4.

W naszym przykładzie wymagany był kocioł o mocy 7,2 kW. Biorąc pod uwagę współczynnik, obliczymy ostateczne dane dla zespołu środkowego:

• 7,2?1,4=10,08.
• Biorąc pod uwagę, że kocioł musi mieć rezerwę mocy, nabywamy urządzenie grzewcze o mocy 12-15 kW.
• W podobny sposób podchodzimy do obliczeń mocy akumulatora dla pomieszczenia użytego w przykładzie: 0,8 - 1,4 = 1,12 kW. Zaokrągl się i uzyskaj 1,2 kW.

Moc baterii jest podana w paszporcie produktu. Jeśli nie masz pewności co do poprawności obliczeń, kup bardziej wydajny grzejnik, instalując na nim termostat.

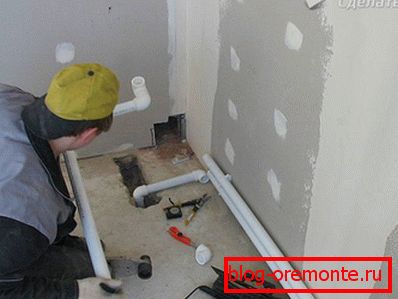

Instalacja

• Jak już wspomniano, kocioł musi być zainstalowany w najniższym punkcie.
• Żadna rura nie powinna znajdować się poniżej poziomu wejścia rury powrotnej do naszej grzałki. Zaniedbanie tego wymogu doprowadzi do znacznego pogorszenia się systemu grzewczego.
• Na ścianach zaznaczono położenie rur i grzejników.
• Grzejniki są zamontowane - ich pozycja jest sprawdzana przez poziom budynku.
• Kolektor dopalający jest montowany z rury zasilającej kocioł. Powinna to być rura o dużej średnicy.

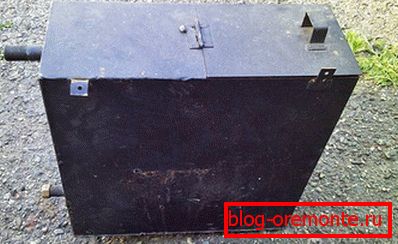

• Otwarty zbiornik wyrównawczy jest zainstalowany na górze. Jeśli znajduje się na poddaszu, wówczas statek i rurociąg muszą być dokładnie izolowane.
• Rury są montowane ze spadkiem 1 cm na metr bieżący rury. Jeśli nie można spełnić tej normy, można zmniejszyć spadek do 0,5 cm, ale nie mniej. Należy pamiętać, że wraz ze spadkiem nachylenia rury spada sprawność całego systemu grzewczego.
• W odpowiednim miejscu znajduje się rura łącząca, która przechodzi do grzejnika. W rurociągu metalowym wylot można spawać lub łączyć za pomocą trójnika. Podczas pracy z plastikowymi rurami należy używać złączek, lutować je, nie zapominając o kranach i termostatach (jeśli ich instalacja jest przewidziana).
• W najniższym punkcie instalacji (zwykle w pobliżu kotła) konieczne jest zainstalowanie kranu z kranem - przez to woda zostanie nalana do systemu.

Planując produkcję systemu grawitacyjnego w dwupiętrowym domu, należy wziąć pod uwagę, że przepływ chłodziwa odbywa się na drugim piętrze, a następnie jest on opuszczany na grzejniki zainstalowane na pierwszym piętrze.

Pozostaje napełnić system wodą i, sprawdzając, czy nie ma wycieków, ogrzać pomieszczenie, nie martwiąc się o to, że mogą wyłączyć prąd.
